НЕФТЕГАЗОНОСНОСТЬ ФУНДАМЕНТА ШЕЛЬФА СЕВЕРНОГО И ЦЕНТРАЛЬНОГО ВЬЕТНАМА
В.С. Вовк, В.Л. Гулев, А.Д. Дзюбло, В.И. Соколов (РАО ГАЗПРОМ), Ю.А. Тронов (МГЭ-Энергодиагностика), О.А. Шнип (РГУ нефти и газа им. И.М. Губкина),
На шельфе Северного и Центрального Вьетнама выделяют следующие осадочные бассейны (рис. 1).
Бейбуван (Beibu Wan) расположен на северо-востоке рассматриваемого региона, большей частью на шельфе Китая. В докайнозойское время он образовывал единую структуру с бассейном Шонг-Хонг (Shong Hong), ныне эти два бассейна разделены глубинным разломом Шонгло (Shong Lo) и поднятием Батьлонгви (Bach Long Vi).
Шонг-Хонг занимает большую часть залива Бакбо (ВаК Во); в пределах бассейна исследователи этого региона выделяют более мелкие структуры - Ханойский прогиб (На Noi graben), впадину Хуэ (Hue), Центральный прогиб и др. Его восточным ограничением является разлом Шонгло, который отделяет этот бассейн от бассейнов Бейвуван и Южный Хайнань (S.Hainan) на шельфе Китая. На севере и западе бассейн Шонг-Хонг ограничен береговой линией Вьетнама.
Фукхань (Phu Khanh) расположен на шельфовом продолжении континентальных докембрийских массивов (Контум и др.). Бассейны Шонг-Хонг и Фукхань разделены зоной разломов Нгоклинь. На юге бассейн Фукхань ограничен зоной разломов Туихоа (Тиу Ноа), а далее расположены поднятие Коншон (Konshon) и основные нефтегазоносные бассейны шельфа Южного Вьетнама - Кыу- лонг (Cuu Long) и Южный Коншон.
Рассматриваемый регион изучался многими исследователями и, прежде всего, Е.Г. Арешевым, Do Bat, Л.З. Бать, P.T. Dien, T.L. Dong, Н. Зао, H.M. Huyen, Р.Д. Родниковой, N.T. Tin, Х.Д. Тьен, L.V. Truong, Ю.А. Троновым, Qiming N.T.San, N.X.Vinh и др.
Шельф Северного и Центрального Вьетнама находится в зоне сочленения Индо-Австралийской, Тихоокеанской и Евроазиатской литосферных плит. Он сложен корой континентального (Шан Н.Т., 1978) или переходного [1] типа.
Значительную роль в формировании структуры региона сыграли процессы рифтогенеза. По представлениям Л.З. Бать и др. (1998), P.T. Dien и др. (1997), эти процессы начались в середине эоценового времени и продолжались вплоть до нижнего миоцена. По другим данным, первый этап рифтогенеза начался еще в раннем мезозое и тогда он соответствовал фазе тектоно-магматической активизации Гонхоай (253-188 млн лет). Наиболее же интенсивно процессы рифтогенеза протекали в позднемеловое время в рамках тектоно-магматической фазы Канна [5]. Как бы то ни было, бассейны рассматриваемого региона претерпели все фазы рифтогенеза и последующего сжатия, связанного с движением литосферных плит. Тектонические события, происходящие в регионе, обусловили сложность его современного строения.
Надо отметить, что геологическая история рассматриваемого региона схожа с историей других нефтегазоносных бассейнов Юго- Восточной Азии - Кыулонгского, Южно-Коншонского, Малайского и др. Это позволяет проводить некоторые аналогии при описании слабоизученных бассейнов Северного и Центрального Вьетнама.
В строении региона принимают участие как минимум три структурных этажа. Нижний из них, который можно назвать кристаллическим фундаментом, не вскрыт ни одной скважиной. Однако данные полевой геофизики показывают наличие такого этажа в нижних частях разрезов (рис. 2). На суше докембрийские и раннепалеозойские породы, относимые к кристаллическому фундаменту, выходят на поверхность, образуя массивы Шонг-Хонг, Шонгло, Контум и др. Это разного характера магматические и метаморфические породы - гнейсы, сланцы, амфиболиты, кварциты, гранитоиды, измененные вулканиты и др. На акватории эти породы под толщей вышележащих отложений образуют сложную блоковую структуру, причем различные блоки имеют, по-видимому, разное время консолидации. Наиболее погружен центральный блок в бассейне Шонг-Хонг, где кристаллический фундамент залегает на глубине до 16 км.
Кристаллический фундамент в большей части региона перекрыт верхним ярусом фундамента (промежуточным, переходным, параплатформенным комплексом) (рис. 3). В практике геолого-разведочных работ этот ярус называют “фундаментом”. Породы, относимые к такому фундаменту, почти не изменены процессами регионального метаморфизма, а если и метаморфизованы, то в серицитовой субфации фации зеленых сланцев. В их составе магматические образования встречаются лишь в отдельных блоках. Кроме того, эти породы дислоцированы больше, чем вышележащие толщи осадочного чехла, изменены процессами перекристаллизации, катагенеза, имеют иную структурную позицию. Подобные образования между кристаллическим фундаментом и осадочным чехлом описаны в Западной Сибири, на Туранской плите, в других регионах (Васильева М.Ю. и др., 1992). Отмечены они и в наземном обрамлении залива Бакбо (Аннамский хребет, массив Халонг, другие участки), откуда прослеживаются под его осадочным чехлом [2].
В рамках рассматриваемого этажа объединены несколько толщ пород разных состава и возраста. В пределах Ханойского прогиба на отдельных участках развиты известняки эйфельско-живетского возраста, известняки и алевролиты триаса. На северо-востоке прогиба скважинами вскрыты карбонатные породы палеозоя, перекрытые угленосными триас-юрскими образованиями. Среди них описаны крупнозернистые темно-серые и черные известняки девона; преимущественно кремнистые известняки раннекаменноугольного возраста; серые, массивные, глинистые известняки среднего - позднего карбона; афанитовые, серые, массивные известняки перми. Отдельные пласты могут различаться интенсивностью окраски, зернистостью, характером фауны (фораминиферы, стебли криноидей и др.). Среди известняков встречаются прослои черных аргиллитов.
В северной части бассейна Бейбуван фундамент представлен песчаниками, алевролитами и сланцами, сменяющимися вверх по разрезу известняками эйфельского возраста. Карбонаты девона - перми преобладают в фундаменте западной части бассейна Шонг- Хонг, во впадине Хуэ. Представительный материал имеется по фундаменту впадины Хуэ. Здесь пробурены четыре скважины (рис. 4, таблица).
Из рассматриваемых участков шельфа наименее изучен бассейн Фукхань. Бурение в бассейне не проводилось, но были выполнены сейсморазведочные работы 2D. Предполагается, что здесь фундамент сложен магматическими и метаморфическими образованиями, аналогичными породам докембрийских блоков Индосинийского массива. В фундаменте южной части бассейна могут быть встречены выступы гранитоидов мелового возраста. По данным [3], в пределах бассейна Фукхань докайнозойские образования сложены эффузивами и интрузивными породами мезозоя.
Палеообстановка времени образования пород фундамента представляется в следующем виде.
Возникшая в начале девона морская трансгрессия заканчивается в среднем девоне. Фациальный характер позднедевонских образований свидетельствует уже о значительном поднятии морского дна, связанном с началом герцинского орогенеза. Прерывистое поднятие и регрессия моря продолжались в начале каменноугольного времени.
После герцинской фазы тектонических движений наступил период относительного покоя, разрушения герцинских сооружений и новых трансгрессий - позднекаменноугольной и пермской. В течении всего этого времени на суше и шельфе Северного и Центрального Вьетнама накопились толщи известняков мощностью более 1200 м с горизонтами терригенных, кремнистых, глинистых пород. В пермотриасовое время произошло общее поднятие Индостана. Главная фаза индосинийской складчатости пришлась на верхний триас (норийский век), она сопровождалась вулканической деятельностью (риолиты, дациты, андезиты).
По данным Л.З. Бать и др. (1998), шельф Вьетнама в палеоцен-раннеэоценовое время представлял собой приподнятую систему, испытавшую интенсивную эрозию. Применительно к породам фундамента это означает, что они в той или иной степени подвергались воздействию гипергенных процессов.
Нефтегазоносность фундамента
На шельфе Северного и Центрального Вьетнама фундамент вскрыт единичными скважинами преимущественно в пределах Ханойского прогиба и бассейна Хуэ, а также на Китайском шельфе в бассейне Бейбуван. По нефтегазоносности имеются следующие данные.
На о-ве Хайнань известны примазки (выпоты) нефти в девонских известняках. То же самое отмечено в районе Куи-Ньон (Qui Nhon) на побережье Среднего Вьетнама. Выходы нефти и газа из девонских известняков встречены и на побережье о-ва Хуанг-Зе, входящего в Парасельский архипелаг.
В начале 90-х гг. прошлого столетия в северной части бассейна Бейбуван (КНР) открыто месторождение Вейчжоу 11-1 (Weizhou). Здесь из карбонатных образований девонского возраста с глубин около 3 км были получены притоки нефти с дебитами до 1000 т/сут.
В 1996 г. австралийско-новозеландская компания “Anzoil”, проводившая поисково-разведочные работы в Ханойском прогибе, в восточной его части (грабен Донгкуан), в скв. B-10-IX на структуре Тьенбинь получила притоки нефти (15-35 т/сут) из трещиноватых доломитов и доломитизированных известняков пермокарбона. Скважина была заложена на погребенном структурном выступе палеозойских образований.
В 1993-2004 гг. в бассейне Хуэ были пробурены четыре скважины, вскрывшие эрозионно-тектонические выступы фундамента, сложенные доломитами, известняками, сланцами девонского возраста. В трех из этих скважин, где проводились испытания, из пород палеозоя были получены притоки УВ (см. таблицу).
Особенностью рассматриваемого региона является то, что в газовых проявлениях в фундаменте шельфа весьма значительно содержание СO2. Оно колеблется в пределах 27-98 % (по Т.А. Кирюхиной). Углекислый газ имеет глубинное происхождение, и его появление является следствием высокой геологической активности региона. По-видимому, он поступает по разломам, вдоль которых и найдены скопления газа. Это необходимо учитывать при поисках и разведке УВ в фундаменте.
Таким образом, везде, где были вскрыты карбонатные и сопутствующие им породы палеозоя, получены нефтегазопроявления того или иного масштаба. Характеристики этих пород предполагают возможность их участия в создании массивных и структурных ловушек. В эти ловушки могут мигрировать УВ из генерирующих комплексов, в том числе и из облекающих ловушки отложений раннего кайнозоя. Существенным фактором возможной продуктивности служит наличие в разрезе нефтематеринских черных глинистых пород олигоцена озерно-болотного происхождения с аномально высоким (1-5 %) содержанием Сорг [4].
Фильтрационно-емкостные свойства карбонатов палеозоя определяются следующими факторами:
интенсивной разрывной тектоникой, приводящей к образованию многочисленных трещин;
легкой растворимостью карбонатных пород пластовыми водами, что приводит к формированию каверн разного размера;
доломитизацией и возможным проявлением на некоторых участках гипергенных процессов, что способствует образованию пор;
стилолитизацией, особенно характерной для зон повышенного давления.
Перечисленные процессы формируют сложные коллекторы, гдепустотность может доходить до 8-10 %, а проницаемость может измеряться десятыми долями и единицами квадратных микрометров. В некоторых скважинах Ханойского прогиба (8а, 14, 81) из карбонатов получены притоки воды дебитом до 1000 м3/сут, что свидетельствует о высоких фильтрационно-емкостных свойствах этих пород.
Покрышки над выступами фундамента могут быть представлены глинистыми породами эоцена и нижнего олигоцена, аргиллитами миоцена, глинами плиоцена. Наиболее надежная региональная покрышка сложена мощными (сотни метров) пластами аргиллитов среднего миоцена. В их составе определены иллит (55 %), каолинит (28 %), хлорит (17 %) (по данным Р.Д. Родниковой).
Как упоминалось, в бассейне Фукхань породы фундамента бурением не вскрыты. Однако, если подтвердится предположение о наличии здесь меловых гранитоидов, то бассейн можно считать одним из наиболее перспективных участков на шельфе.
В целом предполагается, что фундамент шельфа Северного и Центрального Вьетнама является перспективным комплексом, в котором при надлежащей постановке разведочных и поисковых работ будут найдены крупные скопления УВ. Месторождения нефти и газа в породах подобного состава и структурного положения открыты в Восточном Китае, синеклизе Корат Тайланда и других регионах.
1. Арешев Е.Г. Нефтегазоносность окраинных морей Дальнего Востока и Юго-Восточной Азии. - М.: Аванти. - 2003.
2. Довжиков А.Е. Геология Северного Вьетнама. - Пояснительная записка к геологической карте масштаба 1:500 000. - Ханой, 1965.
3. Тиен Х.Д. Условия нефтегазообразования и формирования углеводородных скоплений в кайнозойских осадочных бассейнах континентального шельфа СРВ: автореф. дис. ... докт. геол.-минер, наук, 1999.
4. Quiming Zhang, Нао Fang. Evolution and petroleum systems of the Ying-Qiong Basin // Science in China. Series D. - V. 40. - № 5. - 1997.
5. San N.T., Dong T.L., Shnip O.A. Magmatic rocks on the continental shelf of Southern Vietnam // Int. Symp. Geology, exploration and development potential of energy and mineral resources of Vietnam and adjoing regions. Hanoi, 1994.
© Коллектив авторов, 2008
The shelf of the Northern and Central Vietnam is in the zone of jointing In- do-Australian, Pacific and Euroasian lithosphere plates and is composed of crust of continental or transition type. On the shelf of Northern and Central Vietnam the basement was drilled in by single wells, mainly within Hanoi trough and Hun basin as well as on China shelf in Beibuan basin. Geological history of the region under consideration is similar to that of other oil and gas basins of South-Eastern Asia - Kyulong, South-Konshon, Malai etc. This allows to accept some analogies when describing not sufficiently investigated basins of the Northern and Central Vietnam. As a whole it is suggested that the basement of the Northern and Central Vietnam appears to be prospective complex where under proper exploration and prospecting activity the large hydrocarbon accumulations will be discovered. Oil and gas fields in rocks of similar composition and structural position were found in the East China, in Korat syneclise of Thailand and other regions
|
Скважина |
112-BT-IX (RDR) |
112-HO-IX |
112-AV-IX |
VGP-112-BT-IX |
|
|
Компания, проводившая бурение |
“Шелл” |
“Шелл” |
“Шелл” |
СОК “Вьетгазпром” |
|
|
Время бурения |
04-08.1991 |
02-03.1991 |
01.1992 |
11.2003-01.2004 |
|
|
Интервал вскрытия, м |
Нижний миоцен |
2420-3667 |
1418-1448 |
1670-1698 |
2328-2860 |
|
Верхний олигоцен |
3667-3936 |
- |
- |
- |
|
|
Палеозой (девон) |
3936-4111 |
1448-1585 |
1698-1744 |
2860-3493 |
|
|
Состав пород фундамента |
|
Доломиты, известняки, доломитизированные известняки, глинистые известняки |
Конгломераты, слабоперекристализованные и рассланцованные с аутигенными хлоритом и доломитом |
Доломитизированные известняки, глинистые сланцы, кварцитовидные песчаники |
Доломиты, известняки, доломитизированные известняки, глинистые известняки; в низах разреза сланцы серицитовые, хлорит- серицитовые, глинисто-углистые с прослоями доломитов и алевролитов |
|
Результаты испытания фундамента |
|
Приток газа. Испытания прекращены в связи с наличием H2S (0,0667 %). В пробе флюида газ (3600 см3) и нефть (450 см3) плотностью 47°АР1. В газе 27,4 % СO2 |
Приток воды с газом. В газе 57-62 % СO2 |
Не испытывался |
Пластовая вода (до 690 м3/сут) и газ (до 83 тыс. м3/сут), содержащий 96,8-98,0 % СO2 |

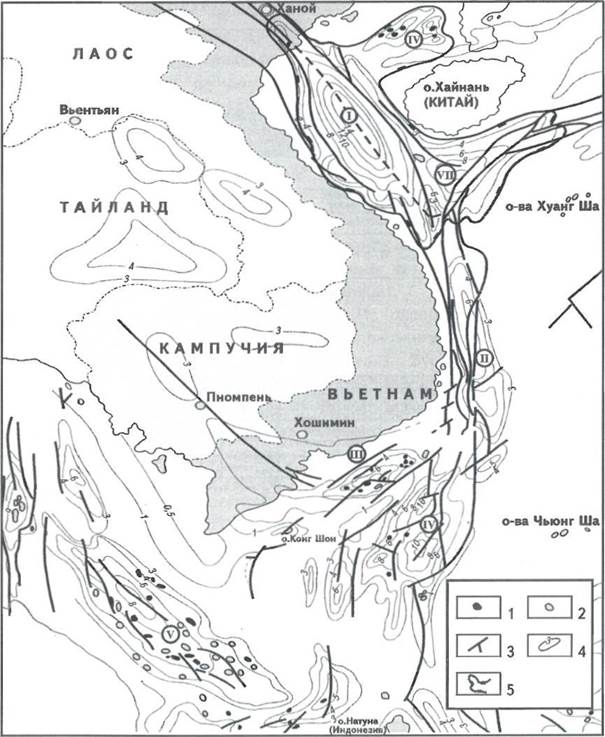

Рис. 1. БАССЕЙНЫ ШЕЛЬФА ВЬЕТНАМА (с использованием данных Х.Д. Тиена и др.)
Месторождения: 1 - нефтяные, 2- газовые; 3 - тектонические нарушения; 4 - изопахиты осадочного чехла, км; 5- граница бассейнов залива Бакбо; бассейны (цифры в кружках): I- Шонг-Хонг, II-Фукханьский, III-Кыулонгский, IV- Южно-Коншонский, V-Малайский, VI-Бейбуван, VII- Южный Хайнань

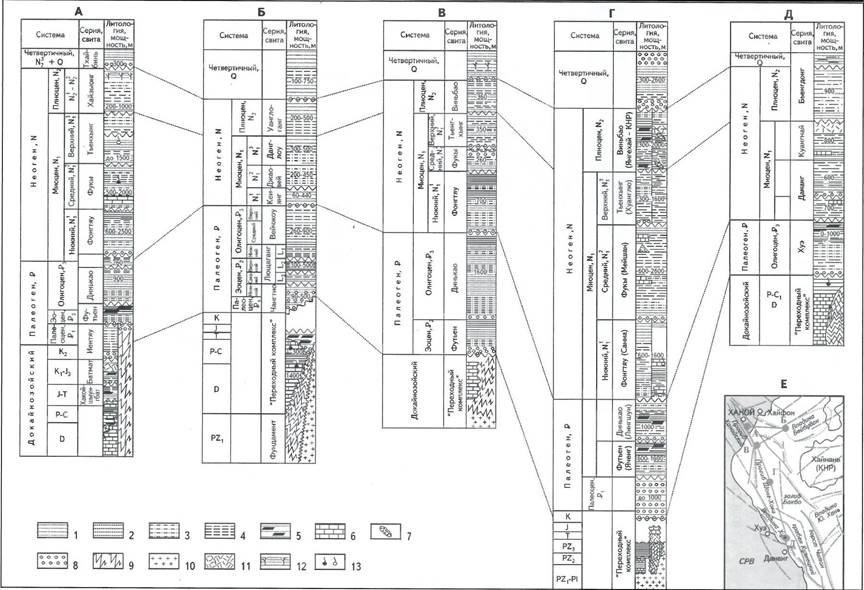

Рис. 2. ЛИТОЛОГО-СТРАТИГРАФИЧЕСКИЕ РАЗРЕЗЫ ОСНОВНЫХ СТРУКТУРНЫХ ЭЛЕМЕНТОВ ШЕЛЬФА СЕВЕРНОГО И ЦЕНТРАЛЬНОГО ВЬЕТНАМА (по Ю.А. Тронову)
А - Ханойский прогиб. Б- впадина Бейбуван (запад), В - прогиб Шонг-Хонг (север). Г- прогиб Шонг-Хонг (дипоцентр), Д- впадина Хуэ, Е- положение литолого-стратиграфических колонок в бассейнах залива Бакбо; 1 - пески, песчаники; 2- гравелиты; 3-алевролиты; 4 - глины; 5- аргиллиты, углисто-глинистые сланцы; 6-карбонаты; 7-турбидиты; 8-конгломераты; 9-метаморфические сланцы; 10-магматические породы; 11-туфы; 12-торфяники; 13-залежи и нефтегазопроявления

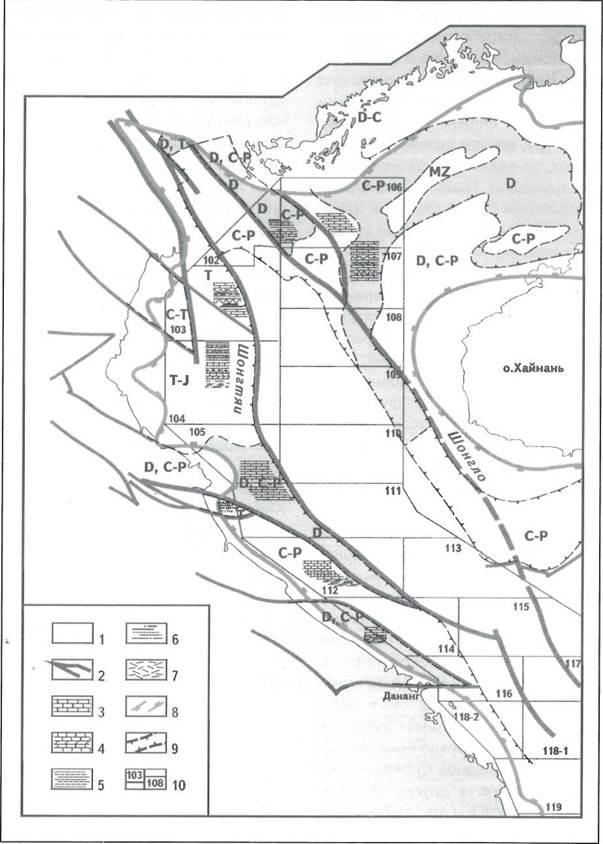

Рис. 3. СХЕМАТИЧЕСКАЯ КАРТА РАСПРОСТРАНЕНИЯ ВЕРХНЕГО ЭТАЖА ФУНДАМЕНТА (переходного комплекса) НА ШЕЛЬФЕ СЕВЕРНОГО И ЦЕНТРАЛЬНОГО ВЬЕТНАМА (по Е.Г. Арешеву, Ю.А. Тронову)
1 - протерозой-раннепалеозойский фундамент; 2 - региональные разломы; 3 - предполагаемый литолого-стратиграфический разрез “переходного комплекса”; преимущественное развитие отложений: 4 - карбонатных, 5 - терригенных, 6 - угленосных, 7 - вулканогенно-осадочных; границы: 8 -бассейнов Бакбо, 9-области развития “переходного комплекса”, 10 - лицензионных блоков

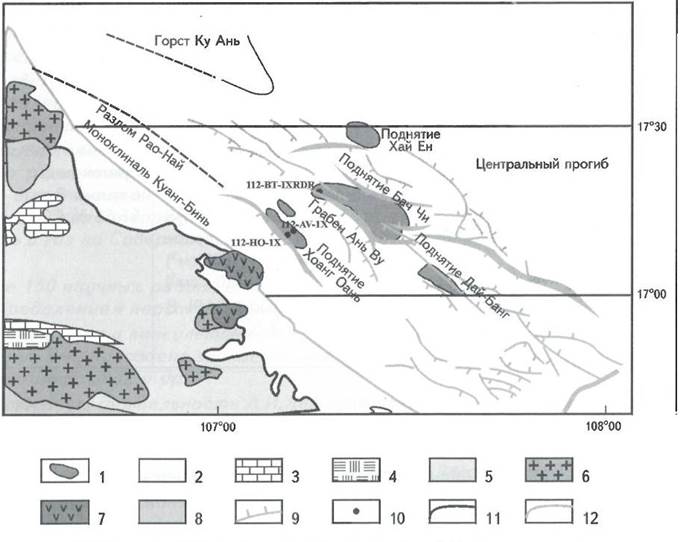

Рис. 4. СХЕМАТИЧЕСКАЯ КАРТА ЦЕНТРАЛЬНОЙ ЧАСТИ ВПАДИНЫ ХУЭ (с использованием материалов “Вьетгазпром”, “Петровьетнам”, “Шелл”)
1 - антиклинальные поднятия; выходы на поверхность (на суше) отложений: 2 - третичных и четвертичных, 3 - пермь-каменноугольных, 4 - девонских, 5 - ордовикских и силурийских, 6 - гранитов, 7 - четвертичных вулканических, 8 - метаморфических палеозойских; 9-разрывные нарушения; 10-скважины; 11 -береговая линия; 12- границы лицензионного участка
