ГИГАНТСКИЕ АСТРОБЛЕМЫ ЗАПАДНОГО КАЗАХСТАНА И НОВЫЙ СПОСОБ ПРОГНОЗА НЕФТЕГАЗОНОСНОСТИ В ОСАДОЧНЫХ БАССЕЙНАХ МИРА

Б.С. Зейлик, О.М. Тюгай, Д.В. Гуревич (ТОО "Горно-экономический консалтинг"), К.Ж. Сыдыков (ОАО "ТНК")

Бомбардировка планет Солнечной системы астероидами и кометами - широко известный факт. Следы грандиозных космогенных взрывов, представляющие собой ударные бассейны, - характерная особенность архитектурного облика планет и их спутников. Космические снимки не оставляют сомнения в том, что в формировании внешнего вида планет ударно-взрывной процесс является одним из основных.

Земля не является исключением. Достаточно вспомнить космогенный взрыв на Подкаменной Тунгуске (1908), метеоритный дождь в Сихотэ-Алине (1947), метеоритный дождь в Китае (1973), взрыв в Сасово (1990), удар метеорита в районе Стерлитамака (1990), астрономические наблюдения (почти "пропущенный" астероид 1989 FC, бомбардировку Солнца кометами Г. Крейца (1979, 1981), бомбардировку Юпитера (1994) 21 осколком кометы Шумейкер-Леви-9) и многое другое, чтобы понять, что непредвзятый анализ геологических и геофизических данных должен неизбежно установить массовое распространение на Земле астроблем различных масштабов и возраста.

Обнаружение и исследование космогенных кольцевых структур, изучение их влияния на образование и локализацию месторождений полезных ископаемых, включая нефть и газ, представляются целью и предметом ударно-взрывной тектоники (Зейлик Б.С., 1999; [1]).

Ударно-взрывная тектоника как новая геотектоническая концепция развивается с 1972 г. За прошедшее время изучение многочисленных космических и аэровысотных фотоснимков земной поверхности позволило выявить большое число ранее неизвестных линейных и кольцевых структур.

Исследование кольцевых структур показало, что многие из них не могут быть интерпретированы как результат эндогенных процессов. В особенности это касается гигантских кольцевых структур с поперечниками до сотен и тысяч километров.

В Западном Казахстане выявляется несколько подобных кольцевых структур, рассматриваемых как гигантские астроблемы. Рассмотрим три кольцевые структуры: Северокаспийско-Горномангышлакскую, Актюбинскую и Бузачинскую (рис. 1).

Северокаспийско-Горномангышлакская кольцевая структура

Эта структура была выделена как предполагаемая гигантская астроблема (гиаблема) в 1975 г. [1]. Проведенные исследования подтвердили ее космогенную природу. Предполагается, что структура является следствием косого удара космического тела, летевшего под пологим углом к земной поверхности в западно-северо-западном направлении (Зейлик Б.С., 1999).

Впадина Северного Каспия образует гигантскую отчетливую дугу, обрамляющую полуострова Мангышлак и Бузачи. Общая протяженность северной, северо-западной и юго-западной береговых линий этой громадной водной дуги около 1300 км. Продолжение северного контура этой водной дуги с сохранением характера ее кривизны, т.е. собственно северного контура береговой линии Каспия на район Южной Эмбы и далее на восток и юго-восток, позволяет очертить границы гигантской кольцевой структуры со срединной приподнятой зоной полуостровов Мангышлак и Бузачи, а также Горного и Восточного Мангышлака. Нижние течения рек Волга, Урал, Эмба и Кума имеют почти правильные линейные простирания. Если их мысленно продолжить, то они пересекаются в одной точке, приходящейся на Горный Мангышлак, т.е. как раз на центральное поднятие этой гигантской кольцевой структуры. В этой же точке сходятся прямые линии, соответствующие простиранию восточного берега залива Кара-Богаз-Гол и в какой-то мере определяющие форму дна в Северном Каспии (см. рис. 1).

Пересечение в одной точке линий простирания прямолинейных составляющих рельефа регионального значения вряд ли может быть случайным. Все они контролируются мощными и протяженными зонами разломов, являющимися радиальными элементами Северокаспийско-Горномангышлакской кольцевой структуры. Мощность этих разломов в наибольшем удалении от точки их взаимного пересечения на Горном Мангышлаке достигает нескольких десятков километров. Значительной мощностью разломов объясняются отклонения русел рек от строго прямолинейной формы, их "блуждание" в границах разломов. Протяженность этих разломов составляет 825-875 км. Таким образом, с учетом радиальных компонентов зона влияния Северокаспийско-Горномангышлакской кольцевой структуры простирается до этих размеров диаметром порядка 1650-1750 км. Происхождение этой структуры в наиболее полной степени можно объяснить концепцией, в основу которой положена космогенная бомбардировка Земли, т.е. в рамках парадигмы ударно-взрывной тектоники (Зейлик Б.С., 1999; [1]).

Суть концепции состоит в том, что мощные космогенные бомбардировки Земли астероидами и кометами вызывают обширные радиально-кольцевые возмущения в земной коре, возникающие в результате распространения во все стороны от точки взрыва продольных и поперечных волн. Первые ответственны за возникновение концентрических зон растяжения и сжатия, вторые создают концентрические антиклинали и синклинали. Так возникают ударно-взрывные кольцевые и радиально-кольцевые структуры - астроблемы. Они представляют собой крупные и гигантские кратеры, окруженные валами в виде горно-складчатых кольцевых, полукольцевых и дугообразных сооружений. В зонах соударений происходит "всплеск" земной коры, формирующий характерное для астроблем упомянутое выше центральное поднятие. Помимо этого возникают мощные протяженные радиальные зоны разломов, подобные тем, что контролируют русла упомянутых рек. Последующее осадконакопление приводит к захоронению этих кратеров и окружающих их валов. Этот процесс сопровождается формированием нефтегазоносных бассейнов, приуроченных к этим погребенным или полупогребенным структурам. При этом в бассейнах формируется большое число нефтяных и газовых месторождений в кольцевых и линейных зонах, наложенных на осадочные толщи мишени, в которых возник ударно-взрывной бассейн, или проецирующихся на выполняющие и перекрывающие бассейн толщи из его фундамента-мишени. Иными словами, в постударных, выполняющих и перекрывающих бассейн толщах месторождения УВ вследствие их значительной вертикальной миграции [5] локализуются в зонах, находящихся над соответствующими зонами растяжения в толщах фундамента-мишени.

В традиционных технологиях прогнозирования перспективных площадей не учитывается кольцевое строение многих осадочных бассейнов. Например, Северокаспийско-Горномангышлакская структура, имеющая ярко выраженное радиально-кольцевое строение, как единый кольцевой нефтегазоносный бассейн нигде не рассматривается и как гигантская кольцевая тектоническая форма ни на одной из геологических, тектонических или каких-либо иных карт не показывается. Остается незамеченной такая гигантская полукольцевая подковообразная аномалия рельефа как акватория Северного Каспия. Никак не интерпретируется контроль нижних течений крупных водных артерий линейными радиальными мощными зонами разломов, исходящими из одной точки в срединной зоне гигантской астроблемы на Горном Мангышлаке. Этот феномен никем до сих пор не рассматривался.

Важно подчеркнуть, что центральное поднятие рассматриваемой астроблемы резко обособляется от кратерной депрессии по перепаду глубин до поверхности Мохоровичича. Мощность земной коры в контурах центрального поднятия - 42-44 км, в границах кратерной депрессии, под акваторией Северного Каспия, - 32-34 км (Шацилов В.И., Горбунов П.Н., 1995). Следовательно, экскавация вещества земной коры в западно-северо-западной части кратерной воронки, оцениваемая только по упомянутой разнице мощностей земной коры, не считая осадков в зоне акватории, при образовании этой астроблемы составила 10-12 км.

Волновая закономерность распределения месторождений. Большая ось гигантского эллипсовидного взрывного кратера, "вложенного" в Северокаспийско-Горномангышлакскую кольцевую структуру, составляет 800 км, меньшая - около 760 км. Внутренний контур этого кратера определяется положением северной, северо-западной, западной и юго-западной береговых линий Северного Каспия. Проведенные исследования позволили установить, что космогенный взрыв, обусловленный столкновением Земли с крупным космическим телом, произошел на рубеже триаса и юры. Поэтому юрские и меловые отложения служат перекрывающим плащом для структуры. Под ним почти полностью погребен космогенный кратер с фрагментами его кольцевого вала. Проявлением кратера в современном рельефе является акватория Северного Каспия.

К наиболее важным элементам структуры относятся концентрические кольцевые площади-зоны одинаковой ширины (см. цифры I-XVIII на рис. 1). Они опоясывают подобно волнам на воде, расходящимся из одного центра, - точки удара, небольшой центральный эллипс, в срединной части которого находится место пересечения радиальных линейных зон разломов, упоминавшихся выше. Контуры центрального эллипса и концентрической площади-зоны I выявлены с помощью дешифрирования цветной фотосхемы, составленной из космических снимков Ландсат, полученных в результате мультиспектрального сканирования, изготовленной методом мозаики с усилением цветового контраста при синтезировании красного, зеленого и синего цветов. Как показывает специально проведенный анализ, именно эти концентрические площади-зоны играют важную роль в размещении месторождений УВ в границах кратера Северокаспийско-Горномангышлакской кольцевой структуры, а также за его пределами в границах Прикаспийской впадины, в зоне влияния рассматриваемой кольцевой структуры. Концентрические площади-зоны представляют собой чередующиеся полосы сжатия и разуплотнения горных пород.

Следует особо подчеркнуть правильную, строго концентрическую кольцевую или эллипсовидную форму границ площадей-зон. Плотность энергии при космогенном взрыве настолько высока, что различия в плотности пород гетерогенной мишени, практически не вызывают сколь-нибудь заметных искажений во фронте распространения продольных и поперечных волн от района взрыва. Волны распространяются, по-видимому, как в воде, в виде правильных кругов либо при косом, наклонном по отношению к поверхности мишени, ударе космического тела в виде правильных эллипсов. Этот феномен находит подтверждение в реакции вязких жидкостей на внешние воздействия (Ландау Л.Д., Лифшиц Е.М., 1987).

Границы и ширина концентрических площадей-зон сжатия и разуплотнения находят подтверждение в двухмерных скоростных моделях земной коры, построенных В.И. Шациловым и коллегами для территории Западного Казахстана в результате переинтерпретации данных ГСЗ и КМПВ [4]. Адекватное подтверждение концентрических площадей-зон, выделенных по результатам дешифрирования фотосхемы, наблюдается в скоростных разрезах по профилям ГСЗ Челкар - Макат, Эмба - Колпашево, Батолит (XV), XXXIV - (XII), Эмба - Оренбург, а также по профилю КМПВ Атрек - Сагиз (см. рис. 1).

Приведем в качестве примера скоростной разрез Челкар - Макат, пересекающий Прикаспийскую впадину в северо-северо-западном направлении, что близко к радиальному направлению для Северокаспийско-Горномангышлакской кольцевой структуры (рис. 2).

Профиль ГСЗ Челкар - Макат дает наглядное представление о строении осадочного слоя, особенно его нижней части на глубине 7-10 км и более, т.е. в подсолевых отложениях, а также в верхней части консолидированной коры в пределах такой важнейшей нефтегазолокализующей структуры как Прикаспийская впадина. В ее пределах сосредоточены основные ресурсы УВ Казахстана. Профиль пересекает впадину в центральной части и значительно удален (на 230 км) от центра Актюбинской кольцевой структуры, что обеспечивает яркое проявление наложенных "застывших" продольных волн, обусловленных космогенным взрывом, породившим Северокаспийско-Горномангышлакскую кольцевую структуру. На приведенном скоростном разрезе хорошо видны чередующиеся зоны сжатия (уплотнения) и растяжения (разуплотнения), наложенные на доударные по отношению к времени формирования Севрокаспийско-Горномангышлакской кольцевой структуры образования. На одних и тех же глубинах в зонах растяжения по сравнению с зонами сжатия наблюдается преобладание низкоскоростных осадочных отложений и, напротив, в зонах сжатия - преобладание высокоскоростных осадочных толщ. Линии равных скоростей в зонах растяжения имеют амплитуду погружения от первых километров до 5-10 км, а в зонах сжатия воздымаются в этих же пределах. В зонах растяжения наблюдаются крупные линзы (поперечник до 50 км, мощность до 5-6 км) низкоскоростных пород, в зонах сжатия - линзы подобных размеров высокоскоростных образований. Совпадение зон сжатия и разуплотнения горных пород, выделенных на основе дешифрирования космических снимков с соответствующими зонами, проявляющимися в скоростном разрезе, ярко запечатлено на графике средних скоростей, рассчитанных для сечений разреза через каждые 10 км. Расчет средних скоростей выполнен до глубины 28 км. Зоны сжатия отмечаются на графике максимумами, зоны растяжения - минимумами. Каждый такой максимум совместно с минимумом составляет одну волну, состоящую из полуволн сжатия и растяжения. Расчет средних скоростей до глубины 28 км обусловлен характером изменения упруго-прочностных параметров горных пород с глубиной. Значения упруго-прочностных свойств горных пород (мгновенная прочность на сдвиг и предельная энергоемкость) увеличиваются с глубиной в верхней части коры за счет консолидации пород под воздействием литостатического давления до тех пор, пока не начинают противодействовать процессы, размягчающие среду под температурным воздействием. Зона встречи действия этих процессов приходится как раз на интервал глубин 20-30 км, где максимумы графиков фиксируют такое состояние среды, при котором консолидирующие силы давления уравновешиваются противоположным температурным воздействием (Курскеев А.К., Оспанов А.Б., Тимуш А.В. и др., 2000).

Средняя ширина концентрической площади-зоны I использована для построения контуров всех остальных концентрических площадей-зон. Как показывает специально проведенный анализ, эти концентрические площади-зоны образуют две различные группы. Одна группа концентрических площадей-зон, имеющая нечетные номера, характеризуется повышенным числом в ее пределах месторождений УВ разного масштаба и их большими геологическими запасами, вторая, с четными номерами, характеризуется меньшим числом таких месторождений с малыми запасами (рис. 3). Здесь речь идет о выявленных в этом регионе месторождениях за последние 100 лет (Зейлик Б.С., 1999; [2]).

Таким образом, на основе указанных построений практически половина огромной территории, охватываемой Северокаспийско-Горномангышлакской кольцевой структурой, может быть исключена из объектов первоочередного опоискования и отнесена к объектам второй очереди.

Актюбинская кольцевая структура

Опираясь на данные дешифрирования космических снимков, охватывающих Прикаспийскую впадину, входящую в зону влияния Северокаспийско-Горномангышлакской кольцевой структуры, можно продолжить сокращение площадей, подлежащих первоочередному опоискованию в пределах собственно Прикаспийского нефтегазоносного бассейна.

В северо-восточной части этого бассейна на космических снимках отчетливо проявлена предположительно космогенная кольцевая структура, центр которой находится в 150 км западно-юго-западнее Актюбинска. Возраст структуры проблематичен, но она моложе Северокаспийско-Горномангышлакской структуры. Эта структура с поперечником около 250 км показана на картах (Беспалов В.Ф. и др., 1990; Брюханов В.Н., Еременко Н.А., 1978). На космофотоизображении этой структуры, как и в случае Северокаспийско-Горномангышлакской кольцевой структуры, удалось отдешифрировать запечатленные следы волнового воздействия на осадочные образования и определить длину предполагаемой волны. Оперируя этой длиной, стало возможным построить концентрические площади-зоны, подобные описанным ранее, но большей ширины (см. рис. 1) (Зейлик Б.С., Сыдыков К.Ж., 1999).

На основании статистического анализа, аналогичного описанному, составлена гистограмма распределения геологических запасов УВ в концентрических площадях-зонах Актюбинской кольцевой структуры, наложенной на нефтегазоносные толщи Прикаспийской впадины (рис. 4, А).

В контурах этой структуры размещается 118 из 179 месторождений нефти и газа, охватываемых Северокаспийско-Горномангышлакской кольцевой структурой, но локализующихся в контурах Прикаспийской впадины. В Актюбинской кольцевой структуре, т.е. фактически в Прикаспийском бассейне, сосредоточена наибольшая часть геологических запасов УВ Западного Казахстана - 69,4 % всей нефти, 90,4 % газа, 99,8 % газоконденсата.

Территориальные блоки, вычленяемые в зонах взаимного наложения рассмотренных кольцевых структур. Нетрудно представить, что наложение концентрических площадей-зон высокой концентрации УВ Актюбинской кольцевой структуры на подобные же зоны Северокаспийско-Горномангышлакской кольцевой структуры должно вычленить территориальные блоки, наиболее предпочтительные для локализации в них месторождений нефти и газа. Совмещение концентрических зон растяжений, разуплотнений горных пород, являющихся элементами разновозрастных кольцевых космогенных структур, создает в осадочных бассейнах при наличии коллекторов, заключенных в слабопроницаемых породах, в высшей степени благоприятные условия для появления природных резервуаров, а в их пределах - отдельных ловушек для жидких и газообразных УВ. Территориальные блоки, возникающие в результате наложения рассматриваемых кольцевых структур, легко оконтуриваются и могут быть подвергнуты статистическому анализу (см. рис. 1, 4, Б). Статистический анализ показывает, что в этих территориальных блоках, несмотря на то, что они охватывают сравнительно небольшую часть Актюбинской кольцевой структуры и собственно Прикаспийского нефтегазоносного бассейна, сосредоточена подавляющая часть геологических запасов УВ рассматриваемого региона. При этом небольшие месторождения неизбежно отбрасываются. Их ни много ни мало - 71. Но помимо блоков растяжения, могут быть выделены блоки двойного сжатия. В контурах этих блоков, охватывающих малоперспективные и бесперспективные земли в границах Актюбинской кольцевой структуры, находится немного мелких месторождений с ничтожными запасами. Иными словами, построения, вытекающие из соображений, диктуемых концепцией ударно-взрывной тектоники и опирающиеся на данные дешифрирования космических снимков, позволяют выделить площади как с наибольшей, так и с наименьшей концентрацией УВ.

Общая площадь казахстанской части Прикаспийского осадочного бассейна составляет около 415000 км2, из которых на Актюбинскую структуру приходится около 344000 км2. Помимо этого, совместно с Северокаспийско-Горномангышлакской структурой она покрывает часть Устюртско-Бузачинского осадочного бассейна (порядка 7500 км2), часть Челкарского прогиба (порядка 19800 км2) и часть Северо-Торгайского осадочного бассейна (порядка 5180 км2). Всего Актюбинской структурой охватывается 376500 км2 упомянутых осадочных бассейнов. Общая площадь территориальных блоков, в которых месторождения уже известны, составляет 59220 км2, или 15,7 % площади, покрываемой Северокаспийско-Горномангышлакской и Актюбинской структурами, т.е. площади, на которой они взаимно перекрываются. Площадь территориальных блоков, в которых месторождения нефти и газа еще не открыты, но структурная позиция блоков аналогична блокам с известными месторождениями, должна рассматриваться как весьма перспективная.

Размер этой площади 53340 км2, или 14,2 % площади взаимного наложения рассматриваемых кольцевых структур.

Очевидно, что выделение блоков взаимного наложения кольцевых структур - это перспективный способ выявления площадей, наиболее предпочтительных для постановки в их пределах поисковых работ на нефть и газ. С этой целью была рассмотрена Бузачинская кольцевая структура.

Бузачинская кольцевая структура

Центр этой кольцевой структуры находится на п-ове Бузачи. Диаметр структуры порядка 140 км. Структура отчетливо проявлена на космических снимках и показана на картах (Беспалов В.Ф. и др., 1990; Брюханов В.Н., Еременко Н.А., 1978). С высокой степенью вероятности предполагается ее космогенная природа. Возраст структуры неясен, но, скорее всего, он близок по времени возникновения Актюбинской кольцевой структуре.

Область влияния структуры проявляется в четырех концентрических площадях-зонах и охватывает акваторию Северного Каспия, а также значительные территории Устюртско-Бузачинского и Мангышлакского нефтегазоносных бассейнов (см. рис. 1).

Распределение геологических запасов УВ в концентрических площадях-зонах рассматриваемой кольцевой структуры показано на гистограмме (рис. 5, А).

Территориальные блоки, вычленяемые в зонах взаимного наложения Бузачинской, Северокаспийско-Горномангышлакской и Актюбинской кольцевых структур. Распределение геологических запасов УВ между территориальными блоками растяжения и прочими землями показано на гистрограмме (см. рис. 5, б). Общая площадь, охватываемая Бузачинской кольцевой структурой, составляет порядка 253000 км2. Из них на территориальные блоки, в которых месторождения УВ уже известны, приходится около 45720 км2, или 18,1 % общей площади Бузачинской кольцевой структуры. Площадь территориальных блоков, в которых месторождения нефти и газа еще не открыты, но структурная позиция блоков аналогична блокам с известными месторождениями, составляет порядка 11600 км2, или 4,6 % общей площади Бузачинской структуры.

Особо следует упомянуть территориальный блок i, восточная часть которого совпадает с территориальным блоком В Актюбинской структуры. Это район взаимного наложения зон разуплотнения трех рассматриваемых крупных кольцевых структур. Иными словами, этот район характеризуется наивысшими перспективами на УВ-сырье в пределах всей огромной площади, охватываемой Северокаспийско-Горномангышлакской кольцевой структурой.

Видимо, не случайно именно в этом блоке находится гигантское нефтяное месторождение Тенгиз, геологические запасы которого превышают запасы любого другого месторождения Казахстана, включая Карачаганак. В этом же блоке расположена и крупная нефтегазоперспективная структура Кашаган, на которой УВ уже выявлены и продолжаются геолого-разведочные работы. Размещение этой структуры в пределах наиболее перспективных на нефть и газ земель было известно задолго до получения положительного результата по первой глубокой скважине, пробуренной на этой структуре (Зейлик Б.С., 1999; Зейлик Б.С., Сыдыков К.Ж., 1999; [1-3]).

В этом плане следует заметить, что из намечаемых к проведению морских нефтяных операций на нескольких участках казахстанского сектора Каспийского моря в наиболее перспективных землях находятся нефтегазоперспективные структуры Курмангазы, Ракушечное-море и восточная часть структуры Улытау. Общая оценка площадных размеров перспективных на УВ-сырье земель показывает, что они не превышают 20-25 % территории Западного Казахстана.

Дополнительное выделение кольцевых структур меньших размеров на основе детального дешифрирования космических снимков позволяет уверенно говорить о возможности дальнейшего сокращения размеров перспективных земель, подлежащих первоочередному опоискованию.

В заключение следует подчеркнуть, что подобные закономерности размещения месторождений УВ устанавливаются в Западно-Сибирском, Джунгарском, Таримском и Шаньдунском бассейнах, а также в Мексиканском заливе.

Предлагаемый метод поиска месторождений УВ позволяет исключить из объектов, намечаемых для проведения геофизических и геолого-разведочных работ, до 75-80 % территорий осадочных нефтегазоносных бассейнов. В конечном итоге появляется возможность сконцентрировать материальные ресурсы, предназначенные для поисковых работ, на ограниченных перспективных площадях, т.е. получить ощутимый коммерческий выигрыш, освободив от техногенного воздействия, а следовательно, и от нарушения природного экологического равновесия большие территории.

Независимым и надежным фактом подтверждения действенности предлагаемого метода прогноза является следующее. Из 103 ранее выявленных нефтегазоперспективных структур, расположенных в границах Западного Казахстана и выведенных из бурения с отрицательным результатом, подавляющая часть (88, или 85,4 %) находится за пределами перспективных земель, выделенных рассмотренным способом. В перспективные земли попало только 15 подобных структур, или 14,6 %.

Иная картина выявляется при анализе карты прогноза нефтегазоносности Казахстана, составленной по традиционной методике. На этой карте из 103 нефтегазоперспективных структур, выведенных из бурения с отрицательным результатом, 58 структур, или 56,3 %, попадают в перспективные земли, что почти в 4 раза хуже результата, достигнутого при прогнозном районировании территорий с помощью рассмотренного способа (Зейлик Б.С., 1999; [2]).

Представляется, что предлагаемый метод прогнозирования месторождений УВ может быть применен для многих осадочных бассейнов мира.

Литература

1.     Зейлик Б.С. О происхождении дугообразных и кольцевых структур на Земле и других планетах (ударно-взрывная тектоника). - М.: ОЦНТИ ВИЭМС, 1978.

2.     Зейлик Б.С. Способ прогнозирования перспективных площадей для поиска месторождений углеводородов // Бюл. Евразийского патентного ведомства. Изобретения (евразийские заявки и патенты). - 1999. - № 6.

3.     Червинский О.Ч. Большая нефть // Новое поколение. - Алматы, Астана, Актобе и Караганда. - 2000. - № 27 (111).

4.     Шацилов В.И. Скоростные модели земной коры Казахстана / В.И. Шацилов, П.Н. Горбунов, А.Г. Фремд и др. - Алматы: Гылым, 1993.

5.     Шлыгин Д.А. Генетические типы нефтей Прикаспийской впадины и их значение для прогноза нефтегазоносности. Минерагения и перспективы развития минерально-сырьевой базы / Д.А. Шлыгин, Э.С. Воцалевский, Д.А. Вейверк. - Алматы: Гылым, 1999. - ч.2.

Abstract

The article describes principles of impact-explosive tectonics and their application to analysis of HC distribution in West Kazakhstan. The authors consider the revealed regularity as very important and useful from commercial and environmental points of view.

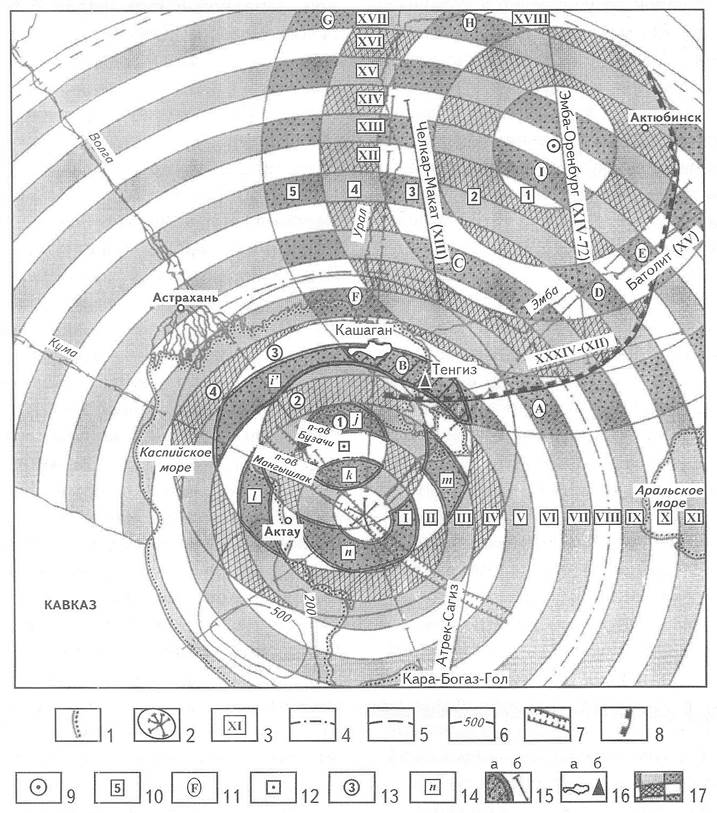

Рис. 1. СХЕМА РАСПОЛОЖЕНИЯ ГИГАНТСКИХ КОЛЬЦЕВЫХ СТРУКТУР В ЗАПАДНОМ КАЗАХСТАНЕ

1 - контуры акваторий Каспийского моря, залива Кара-Богаз-Гол и Аральского моря; 2-центральный эллипс Северокаспийско-Горномангышлакской кольцевой структуры; 3 - номера концентрических площадей-зон, опоясывающих центральный эллипс; 4 - внешний контур фрагментов кольцевого вала структуры, погребенной под юрскими и меловыми осадочными отложениями; 5- фрагмент эллипсовидного контура, определяющего границу области влияния Северокаспийско-Горномангышлакской астроблемы, за пределами которого русла рек Волга, Урал и Эмба отклоняются от линий простирания, свойственных их нижним течениям; 6- изобаты в акватории Каспия, м; 7- контуры трансплатформенного глубинного разлома; 8-восточная часть контура Прикаспийского нефтегазоносного бассейна; 9-центр Актюбинской кольцевой структуры; 10-номера концентрических площадей-зон Актюбинской кольцевой структуры и вычленяемые ими высокоперспективные для поисков месторождений УВ территориальные блоки (черные точки на сером фоне) в зонах взаимного наложения Актюбинской и Северокаспийско-Горномангышлакской кольцевых структур (в этих блоках оконтурены земли, испытавшие двойное растяжение); 11- индексы территориальных блоков, в которых месторождения нефти и газа уже известны; 12 - центр Бузачинской кольцевой структуры; 13 - номера концентрических плошадей-зон Бузачинской кольцевой структуры; 14 - индексы высокоперспективных для поисков УВ территориальных блоков двойного растяжения (черные точки на сером фоне), вычленяемых в зонах наложения Бузачинской кольцевой структуры; 15- территориальный блок наивысшей перспективности - место взаимного наложения зон разуплотнения пород трех кольцевых структур: блок тройного растяжения (а), профили ГСЗ (б); 16- нефтегазоперспективная структура Кашаган (а) и месторождение Тенгиз (б); 17-мало- и бесперспективные для поисков месторождений УВ территориальные блоки (косая штриховка) в контурах взаимного наложения Актюбинской, Северокаспийско-Горномангышлаксой и Бузачинской кольцевых структур (в данных блоках оконтурены земли, испытавшие двойное сжатие)

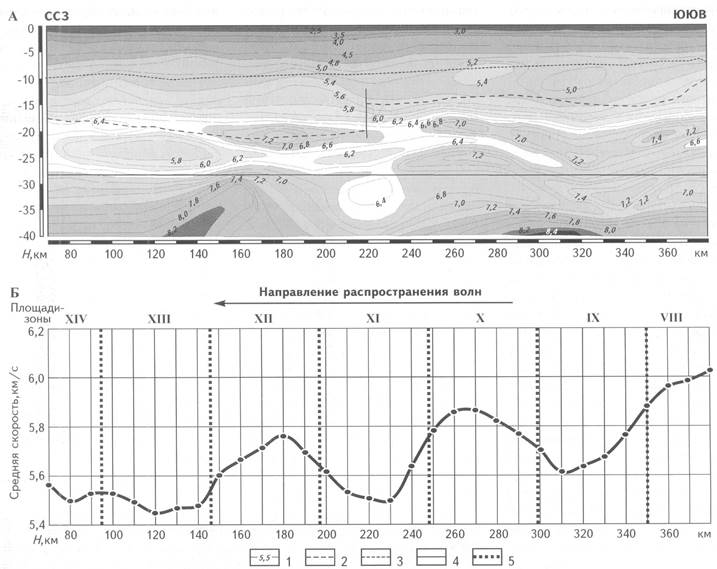

Рис. 2. СКОРОСТНОЙ РАЗРЕЗ (А) И ГРАФИК СРЕДНИХ СКОРОСТЕЙ (Б) ПО ПРОФИЛЮ ЧЕЛКАР - МАКАТ (XIII)

1 - изолинии скоростей продольных волн, км/с; 2-кровля консолидированной коры (по Ю.А. Воложу); 3-опорный горизонт П1 - кровля подсолевых отложений (по Ю.А. Воложу); 4 - линия глубины (28 км), до которой выполнен расчет средних скоростей; 5 - границы концентрических площадей-зон Северокаспийско-Горномангышлакской кольцевой структуры; положение профиля см. на рис. 1

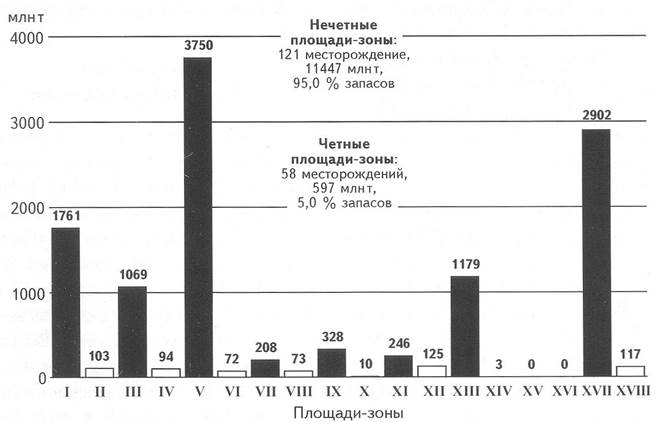

Рис. 3. РАСПРЕДЕЛЕНИЕ ГЕОЛОГИЧЕСКИХ ЗАПАСОВ УВ В КОНЦЕНТРИЧЕСКИХ ПЛОЩАДЯХ-ЗОНАХ СЕВЕРОКАСПИЙСКО-ГОРНОМАНГЫШЛАКСКОЙ КОЛЬЦЕВОЙ СТРУКТУРЫ

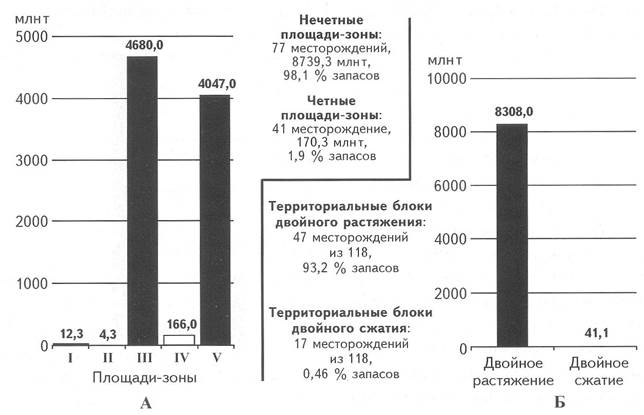

Рис. 4. РАСПРЕДЕЛЕНИЕ ГЕОЛОГИЧЕСКИХ ЗАПАСОВ УВ В КОНЦЕНТРИЧЕСКИХ ПЛОЩАДЯХ-ЗОНАХ АКТЮБИНСКОЙ КОЛЬЦЕВОЙ СТРУКТУРЫ (А) И В ТЕРРИТОРИАЛЬНЫХ БЛОКАХ НАЛОЖЕНИЯ АКТЮБИНСКОЙ И СЕВЕРОКАСПИЙСКО-ГОРНОМАНГЫШЛАКСКОЙ КОЛЬЦЕВЫХ СТРУКТУР (Б)

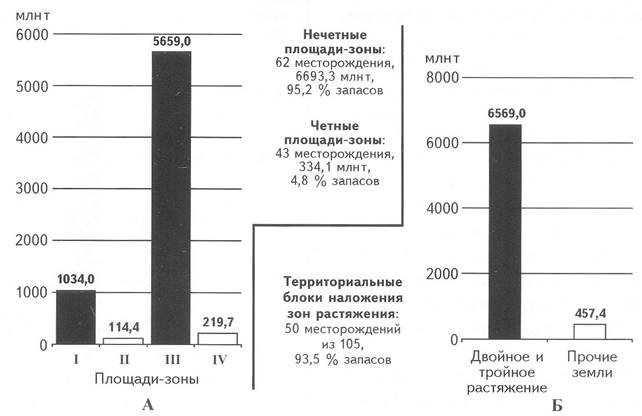

Рис. 5. РАСПРЕДЕЛЕНИЕ ГЕОЛОГИЧЕСКИХ ЗАПАСОВ УВ В КОНЦЕНТРИЧЕСКИХ ПЛОЩАДЯХ-ЗОНАХ БУЗАЧИНСКОЙ КОЛЬЦЕВОЙ СТРУКТУРЫ (А) И В ТЕРРИТОРИАЛЬНЫХ БЛОКАХ НАЛОЖЕНИЯ АКТЮБИНСКОЙ, БУЗАЧИНСКОЙ И СЕВЕРОКАСПИЙСКО-ГОРНОМАНГЫШЛАКСКОЙ КОЛЬЦЕВЫХ СТРУКТУР (Б)
