УДК 553.98:551.72(470.311)

© Коллектив авторов, 1997

ЛИТОЛОГО-ГЕОХИМИЧЕСКИЕ ПРЕДПОСЫЛКИ НЕФТЕНОСНОСТИ ВЕРХНЕГО ПРОТЕРОЗОЯ МОСКОВСКОГО АВЛАКОГЕНА И СОПРЕДЕЛЬНЫХ ТЕРРИТОРИЙ

О.К. Баженова, Т.В. Анохина, И.Е. Постникова, Б.А. Соколов (МГУ)

Нефтегазоносность верхнего протерозоя убедительно доказана открытием промышленных месторождений УВ на Китайской, Аравийской, Индостанской и в особо широких масштабах на Сибирской платформах. Залежи нефти в отложениях верхнего докембрия известны также и на Восточно-Европейской платформе. Однако до сих пор существует скептическое представление о возможности успешного поиска залежей УВ в докембрийских отложениях, которое объясняется отчасти и недостатком геолого-геохимической информации. В связи с этим задача данной работы состоит в обосновании перспектив нефтегазоносности докембрийских отложений южной части Московской синеклизы по критериям генерации на основе комплексного анализа и сопоставления старых литолого-геохимических данных с результатами новых геохимических исследований, выполненных современными методами органической геохимии.

История изучения центральных районов Русской плиты, направленная на поиски залежей УВ, имеет несколько этапов. Первый этап ограничивается довоенными годами, на протяжении которых проводились преимущественно региональные геологические работы (А.Д. Архангельский, И.М. Губкин и др.). Второй этап связан с опорным бурением, начавшимся в послевоенное время и продолжавшимся до 80-х гг. За это время было пробурено более 150 скважин, обработка каменного материала и промыслово-геофизическая характеристика пройденных разрезов которых позволили изменить представление о строении осадочного чехла, формационном составе, структурных особенностях рассматриваемых объектов и выработать достоверные критерии, обеспечивающие поиски залежей УВ в этом регионе (В.Г. Васильев, И.О. Брод, И.В. Высоцкий, А.А. Бакиров, Г.М. Люткевич и др.). Наиболее важным результатом проведенных исследований представляется установление широкого распространения верхнедокембрийских образований, что дало возможность Н.С. Шатскому (1952), А.В. Копелиовичу (1950; 1951), И.Е. Постниковой (1955) обосновать присутствие в фундаменте глубоких прогибов – авлакогенов, заполненных рифейскими отложениями (Шатский Н.С., 1955; 1964). Также было доказано, что нижневендские отложения формировались в прогибах, унаследованных от авлакогенов. На этом этапе проводились и геофизические исследования, включавшие комплекс профилей КМПВ, ГСЗ, MOB, которые позволили доказать наличие авлакогенов, установить их блоковое строение.

Для изучения осадочного чехла рассматриваемого региона большое значение имела Павлово-Посадская скважина, прошедшая 4780 м и вскрывшая наиболее полный разрез отложений верхнего докембрия (3172 м), но не вскрывшая фундамент (Постникова И.Е., 1970).

В настоящее время предпринимается новая попытка обоснования перспектив нефтегазоносности докембрийских отложений центральных районов Русской плиты, базирующаяся, с одной стороны, на переосмыслении и переинтерпретации старых материалов с использованием новых теоретических концепций, появившихся в связи с изучением рифтовых зон древних платформ, в первую очередь Сибирской платформы, с другой стороны, на более тонком геохимическом изучении ОВ и нефти докембрия как старых, так и новых скважин.

Нефтепроявления в докембрийских отложениях Русской плиты установлены практически во всех геоструктурных элементах, где проводилось глубокое бурение. Небольшие залежи нефти открыты в Пермской области, Удмуртии. Получен приток нефти из редкинской свиты венда на Даниловской площади, легкой нефти – на Ольховской площади в Оренбургской области.

В 1991-1992 гг. на юге Московской синеклизы пробурен ряд скважин, достигших фундамента и прошедших рифей-вендские образования. К сожалению, эти скважины были расположены в бортовых частях авлакогена и их глубины не превышали 3 км, тем не менее были получены новые свидетельства перспективности этого района.

Московский авлакоген длиной 450 км и шириной 45-50 км, находящийся в юго-западной части Московской синеклизы, имеет почти широтное простирание. Его детальное строение рассмотрено Ю.Т. Кузьменко [1]. Наличие многочисленных разломов в бортах авлакогена и его внутренних частях подтверждается геофизическими данными и многочисленными проявлениями гидротермальных процессов. По мнению некоторых исследователей Московский авлакоген проявляет активность и на современном этапе [4].

Современными методами органической геохимии, включающими газожидкостную хроматографию, хромато-массспектрометрию, пиролиз, исследовалось ОВ осадочных образований докембрия из новых скважин – Р-4 Бирюлево (Бутово), Очаково, группы Гаврилов-Ямских скважин, а также старых скважин – Воронской, Сердобской (Рязано-Саратовский прогиб) и Павлово-Посадской скважины, наиболее полно вскрывшей разрез верхнего протерозоя в пределах Русской плиты (рис. 1).

Разрез верхнего докембрия центральных районов Русской плиты (Постникова И.Е., 1970; 1977) представлен практически повсеместно глинисто-терригенными породами: темноцветными, пестро-цветными и в меньшей степени красноцветными. Карбонаты отмечаются лишь в Пачелмском авлакогене – в нижнем венде. Наиболее древние отложения – оршанская и раменская серии – вскрыты только в Павлово-Посадской скважине (рис. 2). Нижняя часть разреза – оршанская серия – представлена исключительно песчаниками – красноцветными и розоватыми, разнозернистыми, плохо отсортированными, переходящими в гравелиты. В вышележащей базальной толще песчаников раменской серии появляются пачки алевролитов и аргиллитов. Нижняя часть серии – улитинская свита – красно- и пестроцветная. Здесь в составе глинистых минералов доминирует гидрослюда с незначительной долей смешанослойной фазы (Постникова И.Е., 1970). Верхняя часть серии – игнатьевская свита – пестро-, красно- и темноцветная, ее слагают серые и темно-зеленовато-серые аргиллиты с прослоями буровато-красных алевролитов. Концентрации Сорг в породах игнатьевской свиты в целом невысокие – 0,05-0,25 %, но на этом фоне выделяются пачки темно-серых алевритистых аргиллитов с повышенной концентрацией Сорг до 4,2 %; генетический потенциал (S1 + S2) по данным пиролиза Rock-Eval составляет 0,8-1,2 кг УВ/т породы при степени битуминизации ОВ (коэффициент b) 4,0-6,5 %, что является показателем присутствия нормальных сингенетичных битумоидов, а не только сингенетичных остаточных, свойственных достаточно высокопреобразованному ОВ.

Ассоциация глинистых минералов в целом соответствует нижележащей улитинской свите, но в отличие от нее в игнатьевской появляется триоктаэдрический хлорит, содержание которого увеличивается вверх по разрезу (Постникова И.Е. и др., 1977).

Отложения среднего рифея представлены логиновской серией. Нижняя ее часть – дулевская свита – сложена буровато-красными и пятнистыми аргиллитами и песчаниками, а также редкими линзами известняков; породы верхней части имеют серовато-зеленоватую окраску. Вышележащая жуковская свита состоит из темно-серых аргиллитов с невыдержанными прослоями алевролитов, песчаников, редких линз известняков.

Глинистые минералы серии представлены гидрослюдой с примесью смешанослойных минералов, в породах жуковской свиты их доля увеличивается вверх по разрезу, в том же направлении происходит рост содержания хлорита (Постникова И.Е. и др., 1977). Повышенные концентрации Сорг до 2,8-4,2 % отмечаются в темно-серых аргиллитах верхней части разреза жуковской свиты. Мощность пачки темно-серых аргиллитов 28-30 м. Значения генетического потенциала аргиллитов по данным пиролиза также несколько повышены – 1,6-2,5 кг УВ/т породы.

Верхнерифейские образования в виде павлово-посадской серии подразделяются на две подсвиты: кудиновскую и ореховскую. Обе свиты сложены пачками переслаивающихся разнозернистых песчаников, алевролитов и аргиллитов в разном соотношении. Среди песчаников часто встречаются косослоистые разности. Окраска толщи в целом пестро-цветная. Невыдержанность окраски по слоям свидетельствует в пользу вторичной красноцветности этой толщи. Комплекс глинистых минералов в породах верхнего рифея в целом аналогичен среднерифейскому. В кудиновской свите содержание смешанослойных минералов повышается, а хлорита снижается. В ореховской свите возрастает примесь железомагнезиального хлорита. В самых верхах разреза свиты появляется, а затем и преобладает диоктаэдрический хлорит. Содержание Сорг в породах серии невысокое (0,1-0,2 %), на этом фоне на глубине 2653-2677 м выделяется пачка с повышенными концентрациями Сорг до 1,7 % и средним генетическим потенциалом 1,5-1,8 кг УВ/т породы.

Отложения нижнего венда – ногинская серия – по литологическому составу и облику подразделяются на три свиты. Нижняя – фрязевская – сероцветная, в основании преимущественно песчаная, затем частое чередование аргиллитов, алевролитов и песчаников с прослоями темно-серых аргиллитов. Дрезнинская свита – существенно песчаная пестроцветная и рахмановская свита – пестроцветная представлены пачками неравномерного переслаивания песчаников, алевролитов и аргиллитов. В отложениях фрязевской свиты диоктаэдрический хлорит исчезает, глинистые минералы представлены гидрослюдой в ассоциации с триоктаэдрическим хлоритом; характерно относительно высокое содержание смешанослойных минералов. В дрезнинской свите появляется каолинит, а в рахмановской свите его количество резко возрастает.

Пачки с повышенными концентрациями Сорг (до 5 %) и генетическим потенциалом до 4 кг УВ/т породы отмечены в дрезнинской свите (2155-2190 и 2056-2090 м). Содержание ХБА изменяется в широких пределах от 0,002 до 0,2 % на породу, степень битуминизации ОВ изменяется от 2 до 8 %. В породах фиксируются следы перемещения битуминозных компонентов, трещинные и селективно-насыщенные битуминозные текстуры.

Отложения верхнего венда включают две серии – редкинскую и поваровскую. Редкинская серия – чередование зеленовато-серых и серых алевролитов и песчаников с явным преобладанием первых, отмечены тонкие прослои пеплов. В поваровской серии – переслаивание алевролитов и аргиллитов, реже песчаников – зелено- и сероцветных, в верхах разреза – красноцветных. Глинистые минералы из низов редкинской серии отличаются повышенным содержанием каолинита, выше его количество резко уменьшается и основным минералом становится гидрослюда; наблюдаются небольшая примесь хлорита, а также монтмориллонит-гидрослюдистая фаза. Ассоциация глинистых минералов в породах поваровской серии аналогична редкинской (Постникова И.Е. и др., 1977). Содержание Сорг в редкинских отложениях изменяется от 0,05 до 4,10 %, в среднем составляя 0,3-0,6 %. Отмечается пачка прослоев с повышенным содержанием Сорг 3,69-4,10 %. В поваровской свите Сорг значительно меньше (0,3-1,1 %) за исключением ее нижней части (0,53 %). Содержание хлороформенного битумоида для верхневендских отложений Павлово-Посадской скважины в среднем составляет 0,02-0,04 %, битумоидный коэффициент – 1,5-5,0 % при преобладании значений меньше 2 %. Отмечаемая в других разрезах редкинской серии пачка горючих сланцев с содержанием Сорг до 16 % в разрезе Павлово-Посадской скважины не была зафиксирована, возможно, из-за ограниченного числа образцов.

В скв. Р-4 Бирюлево (Бутово) в толще песчаников верхнего рифея в интервале разреза 1800-1805 м был встречен 2-м прослой серовато-коричневых глин, явно нарушенных, с резким нефтяным запахом. Характер распределения битумоида, битуминозные текстуры свидетельствуют о присутствии паравтохтонного битумоида. Содержание Сорг в глинах – 1,1 %, генетический потенциал – 4,1 кг УВ/т породы, повышенная степень битуминизации, некоторое отличие экстрактов, извлеченных из открытых и закрытых пор, – все это служит показателем, что толща нефтепроизводящая, а экстракт из образца – микронефтепроявление.

Отложения верхнего венда, изученные в скважинах Очаково, Коровино, Гаврилов-Ям, характеризуются в целом невысокими содержаниями ОВ (не более 1 %, максимум – 0,99 %). Модальные содержания 0,4-0,5 %, генетический потенциал их менее 1 кг УВ/т породы, т.е. они относятся к категории бедных нефтематеринских пород.

Нижневендские отложения в Сердобской скважине представлены серыми и зеленовато-серыми аргиллитами, алевролитами и доломитами. Значение Сорг от 0,1 до 1,52 %, повышенные концентрации – 1,52 и 0,87 % отмечены в глинистых доломитах. Значение битумоидного коэффициента в этих образцах составляет 10 %.

Таким образом, в верхнедокембрийской толще по разрезу самой глубокой Павлово-Посадской скважины выделяются шесть уровней, на которых отмечаются нефтематеринские отложения с повышенным потенциалом. Отдельные уровни подтверждены и в других разрезах – в верхах нижнего рифея, среднем рифее, низах верхнего рифея, два уровня – в нижнем венде и редкинская свита – в верхнем венде.

Наличие пачек аргиллитов, обогащенных ОВ в рифейских и вендских отложениях Московского авлакогена, как и в других регионах Русской плиты, отмечалось и ранее (Ларская Е.С., Загулова О.П., 1973; Золотов А.Н., 1982). Пиролитические методы исследования этих толщ подтвердили довольно высокий нефтематеринский потенциал отдельных пачек. Степень реализации генетического потенциала ОВ (OPI) как рифейских, так и вендских отложений изменяется в широком пределе (от 0,04 до 0,60), что служит показателем далеко не полной реализации ими нефтематеринского потенциала. Водородный индекс (HI) – показатель качества ОВ – в целом невысокий – 45-150 г УВ/кг ОВ. Максимальные значения – 260 г УВ/кг ОВ отмечены для рифея Павлово-Посадской скважины.

Об активно протекающих генерационных процессах свидетельствуют данные изотопного состава углерода карбонатов [1]. Легкий изотопный состав имеют доломиты корок обломков пород древлянской серии нижнего венда (13С = -17,0 %0) и карбонаты цемента песчаников верхнего рифея скв. Р-4 (Бирюлево) (13С = -17,9 %0). Еще более обогащены изотопом 12С карбонатные минералы алевролитов редкинской свиты той же скважины: 13С = -21,4 %0. В то же время в одновозрастных и однотипных породах скв. Р-7, залегающих непосредственно на фундаменте, изотопный состав карбонатных минералов существенно изменяется в сторону увеличения тяжелого изотопа и составляет +0,6 %0. Изотопный состав углерода карбонатов в разрезе скв. Р-4 сопоставим с таковым ОВ. Возникновение таких изотопно-легких карбонатов обусловлено их генетической связью с ОВ. Процессы преобразования ОВ рифейских отложений, сопровождаемые интенсивной газогенерацией углеродсодержащих газов, предопределили образование изотопно-легких карбонатов в вышележащей толще. В разрезе скв. Р-7 рифейские отложения отсутствуют, поэтому нет органического источника карбонатов и карбонаты имеют изотопный состав, типичный для нормальных "минеральных" карбонатов.

Хроматографический анализ масляной фракции ОВ показал, что масла битумоидов различного возраста по составу алкановых УВ обладают большим сходством: для них характерны в целом невысокое содержание алканов (< 20 %, обычно 10-12 %), доминирование н-алканов над изопреноидами, невысокие значения Кi = 0,4-0,6 (Кi = (Рr + Рh)/ (н-С17 + н-C18), преобладание пристана над фитаном (Pr/Ph = 0,4-0,9). Исключение составляет экстракт из вендских пород Гаврилов-Ямских скважин, где Pr/Ph = 1,5. Распределение н-алканов – как одномодальное (Павловский Посад, Бирюлево) с максимумом на С22 или C17 (рис. 3), так и бимодальное, например в отложениях Сердобской скважины для всех исследованных образцов ХБА. Главный максимум распределения концентраций н-алканов приурочен к С18 и С19, в высокомолекулярной области – С2931. В некоторых образцах ОВ верхнего рифея (Бирюлево и Павловский Посад) и нижнего венда Сердобской скважины обнаружены повышенные концентрации 12-13-монометилзамещен-ных алканов состава С2430. Эти УВ служат характерными биомаркерами для нефти и РОВ Сибирской платформы, но отсутствуют в нефтях и ряде образцов РОВ рифея и во всех изученных образцах венда Русской плиты.

В исследованных образцах присутствуют биомаркеры – полициклические нафтены, стераны и тритерпаны, а гопаны значительно преобладают над стеранами. Такое соотношение типично для ОВ докембрия, обусловленное преобладанием в исходном ОВ прокариотов – бактерий и цианобактерий.

Подавляющее число образцов имеет равномерное соотношение стеранов C17:C28:С29 или при равных концентрациях С27 и С29 несколько пониженные концентрации С28 (Баженова O.K. и др., 1993). Такое распределение стеранов, отмечаемое в фанерозойских отложениях, Г.Х. Исааксен трактует как показатель пресноводного озерного генезиса [5]. В то же время такой равномерный характер распределения имеют нефти майкопской толщи Предкавказья, генетически связанные с типично морской нефтематеринской толщей, так что генетически природа этого показателя пока не решена. Другое распределение стеранов – с явным преобладанием С29, свойственное докембрийским нефтям Русской плиты, нефтям и ОВ Сибирской платформы, нефтям Омана и считающееся генетическим признаком докембрийских нефтей, было идентифицировано только в одном образце ОВ из верхневендских отложений из Гаврилов-Ямской скважины с глубины 2543 м. Такой же характер распределения имеют нефти Даниловской площади в Средне-Русском авлакогене. Этот показатель можно считать признаком генетического единства. Терпановые показатели докембрийских отложений практически ничем не отличаются от таковых фанерозойской толщи.

Таким образом, по характеру распределения биомаркеров – нормальных и изопреноидных алканов, гопанов и стеранов – докембрийские отложения рассматриваемых регионов не отличаются никакими специфическими особенностями от ОВ фанерозоя. Биомаркер 12-13-монометилзамещенные алканы ряда С2430, считающийся генетическим для ОВ докембрия и пока не выявленный в более молодых отложениях, обнаружен в ОВ докембрия центральных районов Русской плиты, однако идентифицирован только в отдельных образцах. Это свидетельствует о существовании определенных различий или в составе исходного ОВ, или в условиях его накопления на Восточно-Европейской и Сибирской платформах.

Определение уровня катагенетической преобразованности докембрийских осадочных толщ – еще более сложная задача, чем определение преобразованности других безвитринитовых толщ, поскольку невозможно использование таких методов, как флюоресценция споринита по ИОК (индексу окраски конодонтов) и др. Для определения степени катагенеза пород редкинской свиты Средне-Русского авлакогена был успешно использован коэффициент преломления коллоальгинита [2]. Этот метод удачно применялся и на других объектах, результаты его четко коррелируются с данными ОС витринита, но этот метод очень трудоемкий, а главное, требует значительного объема образца для выделения концентрата керогена. В настоящее время для определения уровня катагенеза, и, прежде всего выделения ГЗН, используются показатели пиролиза: Ттах пика S2, значения OPI и стереохимические показатели зрелости полициклических нафтенов – стеранов и гопанов.

Для определения степени катагенетической преобразованности разреза Павлово-Посадской скважины был использован комплекс показателей: геохимических – значения коэффициента b, пиролитические данные, стереохимические показатели зрелости, а также плотность и состав глинистых минералов. Показатели зрелости по пиролитическим данным изменяются в широких пределах: Tmах – 416-440 °С и OPI – 0,04-0,60, причем четкого нарастания этих показателей с глубиной не происходит. Только по изменению средних значений Tmах можно наметить тенденцию увеличения температуры пиролиза с глубиной. Не отмечается и резкого снижения битумоидного коэффициента b и увеличения плотности в нижней части изученного разреза, что обычно характерно для разрезов сходных диапазонов глубин.

Состав глинистых минералов, хотя и отличается значительным разнообразием по разрезу, но отражает характер преобладающего аллотигенного глинистого материала, поступающего в бассейн осадконакопления. Доля разбухающих пакетов в структуре диоктаэдриче-ской монтмориллонит-гидрослюдистой смешанослойной фазы меняется незначительно и служит показателем при-вноса пеплового материала в осадок, а не степени катагенетической преобразованности глинистой фракции. Наиболее достоверными показателями зрелости, закономерно изменяющимися с глубиной, являются: стерановый индекс зрелости (Кзр = abb (R + S)/ [(abb(R + S) +aaa 20R) ] и гопановый индекс Ts/Tm (отношение трисно-гопана 18aН к трисногопану 17aН) (см.рис. 2). По разрезу Павлово-Посадской скважины прослеживается снижение значений коэффициента Кi с глубиной. Известно, что доля изопреноидных УВ с повышением степени катагенеза сокращается, в данном случае увеличение уровня преобразованности вниз по разрезу фиксируется достаточно четко.

Таким образом, суммируя все показатели зрелости, можно сделать вывод, что степень преобразованности средне- и верхнерифейских образований в разрезе Павлово-Посадской скважины не превышает МК2, степень преобразованности же вендских пород несколько ниже – не выше ПК3. Характерной особенностью отложений верхнего докембрия юга Московской синеклизы являются их относительно невысокая зрелость в отдельных частях и практически отсутствие связи зрелости с глубиной. Так, минимальной зрелостью обладают образцы вендских отложений из Гаврилов-Ямской скважины: образец с глубины 1984 м имеет значение стера-нового индекса зрелости Kзр, равное всего 0,28, что соответствует градации катагенеза ПК2. Даже на глубине 2543 м ОВ из этой скважины не достигло уровня мезокатагенеза. В образцах венда в этой скважине присутствует биогопан (гопан с биологической конфигурацией Н27-17b21b), являющийся показателем очень низкого уровня преобразованности ОВ. Такие малопреобразованные биологические структуры впервые были обнаружены в докембрийских образованиях. В отличие от них образцы рифейских отложений скважины Бирюлево (Бутово) с глубины 1805 м характеризуются максимальной зрелостью (Кзр = 0,80-0,82) среди всех изученных образцов РОВ Московской синеклизы. Зрелость ОВ, определенная по стерановому индексу, хорошо согласуется с современными температурами. Максимальные расчетные значения последних в Московском авлакогене на глубине 3000 м составляют 60 °С, в расположенном же севернее Нелидовском своде, где вендские отложения залегают непосредственно на фундаменте, – только 40 °С, т.е. под рифейскими авлакогенами отмечаются на сходных глубинах как большая зрелость вендских отложений, так и более высокие современные температуры (см.рис. 1). Различная зрелость рифейских отложений на одной глубине в пределах Московского авлакогена, определенная по стерановому индексу зрелости в Павлово-Посадской и Бирюлевской скважинах (отличие более чем на градацию), является свидетельством различной тепловой истории блоков. Очевидно, гидротермальная деятельность, на которую указывают минеральные новообразования в разрезах обеих скважин, проявлялась с различной интенсивностью. Преобразование рифейских отложений в скв. Р-4 под воздействием гидротермальных процессов в интервале 1650-1813 м привело к формированию вторичных коллекторов с общей пористостью до 28 % [3]. Содержание набухающих пакетов в смешанослойных фазах в разрезе скв. Р-4 составляет в глинах 20-25 %, в аргиллитах верхнего венда – не более 10 %, а степень механического уплотнения глин, выражаемая удельной поверхностью микропор, – 24 и 6-16 м2/г соответственно [1]. Судя по этим цифрам, в указанном разрезе нарушается "нормальное" соотношение – уменьшение долей набухающих пакетов и удельной поверхности микропор с глубиной, что также может быть связано с интенсивной гидротермальной деятельностью в блоке докембрийских пород, вскрытых скв. Р-4.

ВЫВОДЫ

1. В разрезе отложений верхнего протерозоя Московского авлакогена и прилегающих территорий выделяются шесть уровней распространения нефтематеринских пород, характеризующихся повышенным нефтематеринским потенциалом, значительная часть которого не реализована.

2. Степень катагенетической преобразованности нефтематеринских толщ, определенная по ряду различных показателей, не превышает уровень среднего мезокатагенеза, что ставит под сомнение влияние фактора времени на ход катагенетических преобразований этих отложений.

3. Характер распределения современных температур на глубине 3000 м и их соотношение с уровнем преобразования нефтематеринских пород являются показателем близости современных температур к максимальным.

4. Наиболее перспективными территориями по критерию генерации являются участки синеклизы, подстилаемые рифейскими рифтогенными прогибами.

ЛИТЕРАТУРА

  1. 1.Геологическое строение и перспективы нефтегазоносности верхнего протерозоя г. Москвы / Ю.Т. Кузьменко, А.Я. Куклинский, Ю.Г. Пименов и др.// Литология и полезные ископаемые. - 1994. - № 1. - С. 6-14.
  2. Древние нефтематеринские толщи / Ю.И. Корчагина, Н.П. Фадеева, Г.Ф. Артамонова и др. // Нефтематеринские свиты и принципы их диагностики. - М., 1979. - С. 102-116.
  3. Еремина Е.И., Шевцова Г.Б. Коллекторские возможности красноцветных пород рифей-венда центральной части Московской синеклизы (на примере результатов изучения керна скважин Р-4 Бутовской ТЭЦ 26) // Актуальные проблемы состояния и развития нефтегазоносного комплекса России: Тез. докл. - М., 1994. - С. 36.
  4. Михайлов А.Е. Об активности Южно-Московского рифта в мезозое и кайнозое // Вести. МГУ. - 1994.-№3.-С. 9-12.
  5. Isaaksen G.H. Molecular geochemistry assists exploration // Oil and Gas Journal. - 1991, 18 Mar. -P. 127-131.

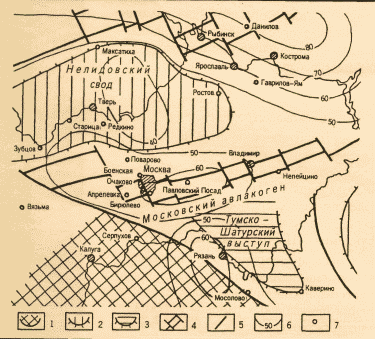

Рис.1. СХЕМАТИЧЕСКАЯ КАРТА СОВРЕМЕННЫХ ИЗОТЕРМ НА ГЛУБИНЕ 3000 м (from Geothermal Atlas of Europe, 1991)

1 - щиты и антеклизы; 2 - своды; 3 - выступы; 4 - авлакогены; 5 - разломы; 6 - изотермы, °С; 7 - скважины, вскрывшие отложения рифея

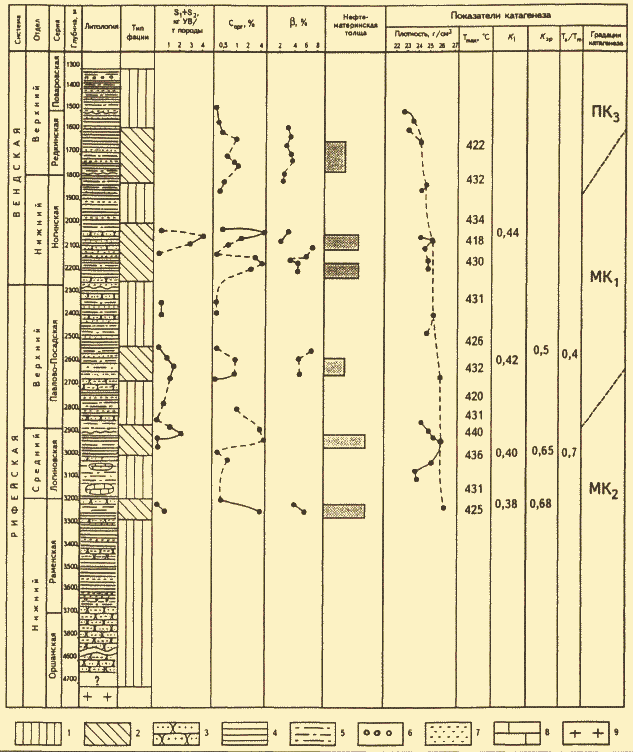

Рис.2. ЛИТОЛОГО-ГЕОХИМИЧЕСКИЙ РАЗРЕЗ ВЕРХНЕДОКЕМБРИЙСКИХ ОТЛОЖЕНИЙ ПАВЛОВО-ПОСАДСКОЙ СКВАЖИНЫ

Фации: 1 - красноцветные, 2 - темноцветные; 3 - песчаники; 4 - аргиллиты; 5 - алевролиты; 6 - гравелиты; 7 - пески; 8 - известняки; 9 - фундамент

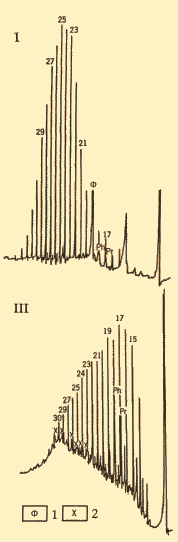

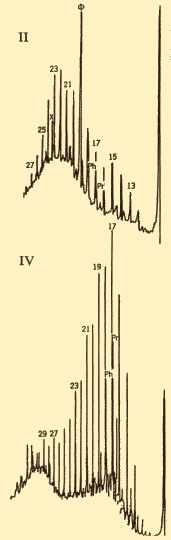

Рис.3. ХРОМАТОГРАММЫ РОВ ДОКЕМБРИЯ

Скважина Павлово-Посадская I - R2, 2938 м, II - R3, 2653 м, III - Бирюлевская, R3, 1805 м, IV- Гаврилов-Ямская, V2, 2543 м, 1 - диметилфтолат, 2 - 12,13-монометилзамещенные алканы
