УДК 550.83:553.98(575.4)

© Коллектив авторов, 1995

ГЕОФИЗИЧЕСКИЕ ИССЛЕДОВАНИЯ ПРИ ПОИСКАХ НЕФТИ И ГАЗА В ПРИАМУДАРЬИНСКОМ РЕГИОНЕ ТУРКМЕНИСТАНА

М.С. Рахимов, Х.К. Бабаев, Р.М. Меттиев, А.С. Хангельдыев(Министерство нефти и газа Туркменистана)

Приамударьинский регион Туркменистана, в тектоническом отношении располагающийся в пределах северовосточного борта Амударьинского НГБ (Чарджевская ступень), является сегодня одним из основных районов наращивания запасов нефти и газа за счет разведки залежей УВ в верхнеюрской карбонатной формации – основном продуктивном комплексе, перекрытом эвапоритами. Здесь уже открыт ряд месторождений УВ на объектах, подготовленных комплексными геофизическими исследованиями (Тангикудук, Бота и др.), и продолжают выявляться новые перспективные площади. Материалы поисковых и разведочных работ показывают, что скопления нефти и газа локализуются в ловушках двух типов: рифогенных (площадного и зонально-полосового развития) и антиклинальных (эрозионно-аккумулятивного генезиса). На основании обобщения данных опытно-производственных исследований охарактеризуем отдельные методические приемы и некоторые результаты картирования с помощью геофизических методов разнотипных локальных объектов, развитых в карбонатном комплексе Приамударьинского региона.

Опережающее применение методов потенциальных полей – грави- и магниторазведки на региональном и поисковом этапах позволило не только составить схему тектонического строения исследуемой территории (масштаб 1:50 000), но и выделить структурные и литофизические неоднородности разреза, в том числе обусловленные наличием залежей УВ. Характерно, что большинству интрузивных (?) тел в фундаменте, обладающих магнитной и плотностной контрастностью, соответствуют локальные поднятия в осадочном чехле. Так, последующим бурением было установлено соответствие Узунгудукского приподнятого микроблока (связанного предположительно с интрузивным телом типа шток) одноименному газоконденсатному месторождению (рисунок). По данным аэромагнитной и наземной съемок отмечаются положительные микроаномалии (вторая производная) и увеличение значений дисперсии в поле DТа, а также характерные гравитационные аномалии (центральный минимум на фоне локального максимума). Выделенные комплексом гравимагниторазведки дизъюнктивы – это в основном ортогональные системы разломов: субмеридионально-субширотные и диагональные, которые определяют блоковое строение фундамента региона. Необходимость считаться с фактом современной геодинамической изменчивости во времени инициировала и повторные гравиметрические наблюдения мониторингового типа на ряде объектов, находящихся в поисково-разведочном бурении (Метеджан, Гарабек).

Стоит подчеркнуть заметное и закономерное "утяжеление" обработки данных так называемых "легких" потенциальных методов [1], в частности гравиметрической информации с определением наиболее рационального для данных условий комплекса методов обработки, включающего основные модификации полного градиента, ГОНГ, POISK и гравигеологическое изображение среды по Я.Б. Сигалову (Меттиев P.M., 1993). Формирование же согласованной сейсмогравиметрической модели среды, начиная со стадии полевых работ (при совмещении профилей), а не только на уровне конечных результатов (при визуальном сопоставлении итоговых карт), завершается установлением корреляционных связей параметров волнового (различного рода динамические характеристики) и гравитационного (горизонтальные градиенты, дисперсии и др.) полей.

Из электромагнитных способов наибольшее развитие в условиях Чарджевской ступени получил метод становления поля в ближней зоне (ЗС-Б). Основная решаемая задача – выявление изменчивости электропроводности разреза в интервалах галогенно-карбонатных образований с качественным прогнозированием рапоопасных зон (высокоомных, сопряженных с АВПД) на уровне кимериджской толщи и зон развития высокоемких коллекторов в продуктивной оксфордской. Необходимо подчеркнуть, что только с применением дифференцирования по времени результатов полевых наблюдений по сети 0,5x0,5 км с источником поля ЗС-Б типа незаземленная генераторная петля и регистрацией аппаратурой ЦЭС была реализована возможность представления геоэлектрического разреза в виде "тонкослоистой" модели с чередованием электрических горизонтов различной проводимости в толще как соленосных, так и карбонатных отложений. Использование для этих целей программного комплекса EDS-3 (разработка АО "Саратовнефтегеофизика") позволило не только получить различные трансформанты: суммарную продольную проводимость, электропроводность и ее высокочастотную составляющую, но и как следствие повысить точность и достоверность последующих интерпретационных выводов на уровне анализа карт-срезов для различных интервалов разреза. В целом поисковая значимость электроразведки при условии внедрения уже наработанных технологий площадных и объемных измерений, а также современных программно-методических средств прогнозирования геоэлектрического разреза (СЭВР и др.) оценивается наряду с сейсморазведкой как наиболее предпочтительная.

Ведущим методом изучения строения верхнеюрских отложений и развитых среди них локальных объектов является сейсмометрия при обязательном комплексировании наземных (МОГТ) и скважинных (ВСП, ГИС) наблюдений.

Накопленный опыт работ по сква-жинной сейсморазведке (Теплицкий В.А., 1987; Шехтман Г.А., 1992) позволяет утверждать, что в реальных сейсмогеологических условиях применение технологий непродольного ВСП и ВСП-ПГР для изучения особенностей геологического разреза в пространстве, примыкающем к глубоким скважинам (соответственно околоскважинном и ниже забоя скважин), обеспечило более достоверную оценку геологической ситуации на тех разведочных площадях, где наземная сейсморазведка оказалась недостаточно информативной. Следствием этих работ было установление смещения гипсометрически приподнятой и наиболее благоприятной в литофаци-альном отношении части объектов Бота и Тангикудук по наблюдениям ВСП из непродольных пунктов возбуждения, а также корректировка технологии бурения при проводке скважин в соленосных отложениях по данным прогнозного распределения скоростей по комплексу ВСП-ПГР (Панфилов В.Н. и др., 1995). Традиционное же ВСП в комплексе с одномерным сейсмоакустическим моделированием обеспечило сейсмостратиграфическую привязку отраженных волн к разрезу и согласование по масштабам (глубина – время) данных каротажа и МОГТ.

Промыслово-геофизические работы, проводимые с целью изучения геологического разреза в единичных его сечениях – пробуренных скважинах, обеспечивают как оценку карбонатных коллекторов верхнеюрской толщи (характер насыщения, эффективная толщина, пористость и т.д.), так и выделение рапоносных горизонтов в составе соленосных отложений, представленных межсолевыми пластами-коллекторами преимущественно карбонатно-глинистого состава. Из числа известных программно-методических комплексов обработки и интерпретации данных ГИС для этих целей используются системы АСОИГИС и ГИНТЕЛ, обеспечивающие также адекватный переход (глубина – время) между каротажными кривыми и временными разрезами МОГТ.

Учитывая принципиальную фильтрационно-емкостную неоднородность карбонатного коллектора (даже в пределах открытых месторождений) и необходимость перспективного прогноза рапопроявлений для выбора технологии глубокого бурения в солях, выполнены значительные по объемам исследования. Методические и технологические аспекты реализации комплексного подхода так называемой "структурно-литологической интерпретации" (Славкин B.C., 1995) для решения указанных задач рассмотрены в работах [2,3]. Отметим только, что в пределах конкретной площади выделение зон с осложненными горнотехническими условиями бурения осуществляется при совпадении в плане различных признаков рапоносных линз, эмпирически установленных на основе специализированного скоростного и динамического анализа волновых полей. Прогнозирование же в межскважинном пространстве комплексной характеристики карбонатного коллектора, так называемой удельной емкости, базируется на псевдоакустическом преобразовании временных сейсмических разрезов и сводится к замене интерполированных (только по данным бурения и ГИС) значений Q на расчетные по данным выделяемой низкоскоростной части ПАК. Необходимо подчеркнуть, что для конкретных геолого-геофизических условий исследуемой территории усовершенствованы, включая методические разработки, уже известные способы прогноза рапоопасных зон на сопредельной территории Западного Узбекистана (Зуев С.Н. и др., 1987), а также оценки емкостного потенциала карбонатного резервуара, апробированной для Астраханского СГКМ (Копилевич Е.А. и др., 1989).

Следует заметить, что в условиях Приамударьинского региона возможность прямого картирования сейсморазведкой МОГТ поверхности целевого горизонта – продуктивных карбонатов Оксфорда – лимитируется сложным переслаиванием пропластков солей и ангидритов в низах перекрывающей эва-поритовой толщи. Поэтому в процессе сейсмоструктурных построений зачастую оказываются равноправными сразу несколько вариантов корреляции волн, отраженных от границ подсолевых отложений Оксфорда, а в методическом плане реализуются различные подходы: как "сверху вниз", так и "снизу вверх" с использованием сейсмопалеореконструкций на ЭВМ для обеспечения корректных сейсмоструктурных построений. Очевидно, назрела необходимость перехода от линейной модификации ОГТ к пространственным системам наблюдений (сейсморазведка 3Д), обеспечивающим более адекватное изучаемой среде отображение геологических тел.

Принимая во внимание, что проблема дальнейшего изучения сложнопостроенных объектов в верхнеюрских отложениях Приамударьинского нефтегазоносного региона приобретает все возрастающее значение, необходима реализация передовых технико-методических решений как на этапе полевых работ, так и в процессе обработки и интерпретации разнородной геофизической информации. В этом плане рост затрат на сейсморазведочные и другие виды геофизических исследований воспринимается как объективная реальность и, безусловно, должен быть скомпенсирован более качественной и достоверной информацией о нефтегазоперспективных объектах для последующего глубокого бурения. Кроме того, оптимизация подготовки запасов УВ в регионе связывается с повышением эффективности итеративного комплекса: адаптивная сейсморазведка (Габриэлянц Г.А., 1989) –бурение – ГИС, обеспечивающего получение комплексной геолого-геофизической информации о поисковых объектах, достаточной для более рационального размещения поисковых и разведочных скважин и в конечном счете для перевода прогнозных запасов в разведанные.

Определенные перспективы связываются также с целенаправленной переработкой и переинтерпретацией сейсмоданных прошлых лет на основе применения современных технических средств и программных технологий, в частности приобретенных в последнее время рабочих станций типа RISC/6000 и SUN/SPARC, Software PROMAX и LANDMARK.

Исследования закономерностей формирования, размещения и поиск ловушек нефти и газа – антиклинальных и нетрадиционного типа в Приамударьинском регионе будут продолжены комплексом буровых, геофизических и научно-исследовательских работ в строгом соответствии с программами геологоразведочных работ в конкретной зоне и по локальному объекту поисков с учетом лимитирующих факторов денежных средств и реального времени. В перспективе предполагается использовать прецизионный уровень получения геофизической информации об особенностях строения геологического разреза для оценки геодинамических закономерностей размещения и формирования месторождений УВ на территории региона.

ЛИТЕРАТУРА

  1. Березкин В.М., Жбанков Ю.В., Меттиев P.M. Концепция особых точек – одно из наиболее эффективных средств извлечения независимой информации из гравимагнитных данных при поисках нефти и газа // Сб. рефератов ЕАГО. - М., 1992. - С.346-347.
  2. Иламанов Т., Рахимов М.С. Методика прогноза рапопроявлений в Восточном Туркменистане на основе комплексирования методов ГИС и сейсморазведки // Геология, геофизика и разработка нефтяных месторождений. - 1993. -№ 9. - С.23-26.
  3. Рахимов М.С., Гребнев М.А., Назаров К.Н. Оптимизация разведки месторождений нефти и газа в карбонатных отложениях Восточного Туркменистана на основе сейсмостратиграфического прогнозирования // Экспресс -информ. /ВНИИОЭНГ. Сер. "Нефтегазовая геология и геофизика". - 1992. - Вып.6. - С.7-12.

ABSTRACT

The article presents the main results of complex geophysical investigations including exploration and preparation for deep drilling different types of oil and gas traps (anticlinal and non-traditional type) within the Upper Jurassic carbonate deposits in TransAmudarya region of Turkmenistan. In this region several hydrocarbon fields have been discovered in areas prepared by the complex of geophysical exploration methods, and new promising areas are being discovered so far. In practice, there appears a tendency to use the complex of geophysical methods in the established appropriate proportions between them. The main usage of potential methods – gravity and magnetic survey – for regional and exploration studies allowed to compile a map of tectonic structure within the territory under study along with qualitative zoning of the extent of oil and gas perspectiveness. In the Charjev step the technique of the field establishment in the nearest zone (ZSB) has gained the highest development among electric magnetic methods. The main task to solve is to reveal variability in electrical conductivity of the section within the intervals of salt-carbonate formations together with qualitative prognosis of brine-risky zones in the Kimmeridgian and zones of development of high-capacity reservoirs in the producing Oxfordian. The leading technique while studying the structure of Upper Jurassic sediments and local objects developed within them is a seismic one in version of seismic refraction method with obligatory integration of surface and well data. Among methodical studies and practical results there may be distinguished as follows: new technologies of integration of seismic CDP method and GIW method while estimating brine-risky zones for deep drilling of salt formations as well as prognosis of heterogeneity of natural carbonate reservoirs regarding their properties; realization of potential possibilities of the well techniques of seismic survey, especially NVSP and VSP-PGS, while studying peculiarities of geology in the space adjoining to deep wells; purposeful reprocessing and reinterpretation of "archive" seismic information by advanced technical means and software technologies. In perspective, it is expected to get a precise level of obtaining geophysical information on peculiarities in structure of geological section aimed at evaluating geodynamic general rules concerning hydrocarbon deposits distribution and formation within the territory of the region.

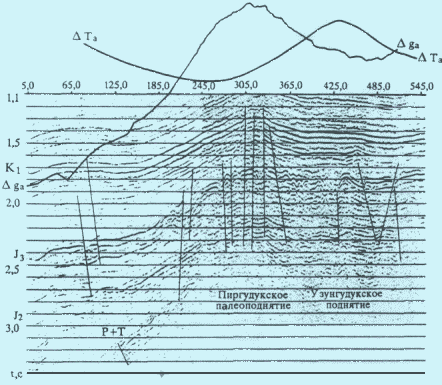

ПРИМЕР ВОЛНОВОЙ КАРТИНЫ И ХАРАКТЕРНЫЕ ГРАВИМАГНИТНЫЕ КРИВЫЕ - Dgа И DТа
