УДК 550.8.013:553.98

© В.Н. Шатохин, А.А. Фоменко, 1994

АВТОМАТИЗИРОВАННАЯ КАРТОТЕКА НЕФТЕЙ МЕСТОРОЖДЕНИЙ МИРА

В.Н.Шатохин, А.А.Фоменко (ИХН СО РАН)

Привлечение иностранного капитала для освоения и эксплуатации месторождений нефти страны требует составления картотеки нефтей на новом уровне с применением компьютерных технологий. В картотеку входят данные по всем месторождениям СНГ и некоторым месторождениям мира.

Форма отчета, используемая при составлении картотеки, принята на совещании по уточнению и расширению программы исследования нефтей и признается всеми, работающими в данном направлении.

Материалы, приведенные в картотеке, позволяют оценить применимость данной нефти для переработки и получения нефтепродуктов, а также вычислить процентное отношение выхода каждого нефтепродукта.

Компьютерная технология делает данные легкодоступными и дает возможность анализировать большие массивы информации.

Рекламная информация о картотеке нефтей, составленная на основе маркетинга, проведенного в 1993г., включает в себя полную схему базы с данными нефти одного месторождения, карту месторождения, хроматограмму и таблицу нефтей с пометкой позиции наличия или отсутствия данных.

В картотеку включены физико-химические показатели нефтей, содержание фракций, характеристики нефтепродуктов с выходом (в %) на нефть, сырья для вторичных процессов и для производства масел и содержание базовых и остаточных масел. Кроме того для месторождений Западной Сибири приведены данные по условиям залегания и коллекторские свойства нефтяных пластов.

Программное обеспечение базы данных картотеки нефтей мира написано на языке CLARION, состоит из нескольких подпрограмм, связанных общей программой для обеспечения интерактивного режима при помощи меню.

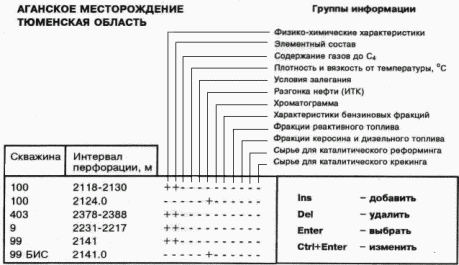

Работа с программой начинается с выбора месторождения на экране дисплея, после чего появляется меню (рисунок): слева внизу данные о скважинах и интервалах перфорации данного месторождения, справа вверху показатели базы данных, а на пересечении линий крестиками показаны позиции, где имеются или отсутствуют данные о нефти.

Выбор показателей нефти



Структурная схема базы данных. Автоматизированная информационная система (АИС) получения, хранения и обработки спектральных (хроматограммы легкой фракции нефти, полученные На приборе ("DRAKON-5") фактографических данных по характеристикам нефтей и их компонент состоит из комплекса программ, включающих основной модуль Oildbas, модуль визуализации графических файлов PCX-формата, модуль просмотра и обработки спектральных данных.

Рассмотрим структуру каталогов АИС.

OILDBAS- основной каталог, содержащий программный модуль Oildbas.Ехе. В этот каталог также записываются отчеты в случае вывода на диск.

— CHROM - хроматограммы (нефракционированная нефть): модуль просмотра и обработки хроматограммы Chrom.Exe и файлы хроматограмм.

— PCX содержит визуализатор PcxWiev.Exe и файлы картографической информации-

—- DB содержит файлы ключей и данных АИС.

Доступ к информации в АИС осуществляется по двух- или трехуровневой иерархии по приведенным схемам.

Доступ к файлам данных осуществляется через ключевые файлы. На первом и втором уровне с ключом связано поле "Месторождение", а на третьем - "Месторождение - Скважина - Интервал перфорации (глубина отбора пробы)", которые в сумме идентифицируют образец нефти.

Для каждого образца приведены следующие показатели.

1. Физико-химические характеристики,

2. Элементный состав.

3. Содержание газов до С4.

4. Изменение вязкости и плотности нефти в зависимости от температуры.

Характеристики нефтяных фракций

5. Разгонка (ИТК) нефти и характеристика полученных фракций.

6. Характеристика бензиновых фракций (температура фракции, выход фракции, октановое число, содержание серы).

7. Характеристика фракций реактивного топлива.

8. Характеристика фракций керосина и дизельного топлива.

9. Характеристика сырья для каталитического риформинга.

10. Характеристика сырья для каталитического крекинга. Общая информация

11. Хроматограмма нефти.

12. Условия залегания нефти.

13. Картография месторождений.

14. Региональная картография.

Кроме того, с каждым образцом связывается одна или несколько записей файла, содержащего примечания, библиографические ссылки, дополнительную информацию.

Описание программы. Программные модули АИС реализованы на языках программирования Clarion - работа с фактографическими данными и с-просмотр, обработка хроматограмм. Для отображения картографической информации используется визуализатор файлов PCX - графического формата из пакета программ Norton Commander.

После загрузки модуля Oildbas.Ехе система проверяет корректность файлов данных и выводит на экран пары полей "Месторождение - Регион" в виде таблицы. Клавишами Up, Dw, PgUp, PgDw осуществляется выбор интересующего месторождения. Знаки "+" против названий месторождений и регионов указывают на наличие картографической информации, доступ к которой производится функциональными клавишами F5 и F6. Заканчивается выбор месторождения клавишей Enter; клавишей Ins - вызывается процедура формы для добавления новой записи, Del -удаления, Ctrl + Enter - изменения записи. При помощи клавиши F9 происходит проце дура, формирующая отчет, содержащий список образцов с указанием знаков "+" и "-", т.е. наличие или отсутствие информации в базе данных по каждой из групп. Отчет возможно выводить либо сразу на принтер, либо в файл на один из дисков или дискет.

Таблица данных выбранной характеристики

Ins - добавить запись

Tab - добавить с перезаписью



Del - удалить запись



Enter - изменить запись

F9 - печать ответа

Форма корректировки данных

Выбор устройства вывода отчета



Процедура печати отчета

Когда выбрано месторождение, на экран выводится таблица с парами полей "Скважина - Интервал перфорации", относящимися к выбранному месторождению. Кроме того, знаками "+" и "-" индицируется наличие или отсутствие информации в базе данных по каждой из групп, для каждого образца. Выбор образца осуществляется аналогично выбору месторождения, после чего высвечиваются пункты меню для выбора какой-либо группы характеристик.

Отличительные особенности системы.

При занесении числовой информации значение -1 используется как признак отсутствия данных. Кроме того, для полей: "Температура застывания, Температура начала кристаллизации", где -1 может быть истинным значением, дополнительно введено поле размером 16. Если это дополнительное поле содержит 1, то значение температуры истинно, а если 0, то ложно. В числовые поля признак отсутствия данных можно заносить как набором, так и с помощью клавиши "/".

Для удобства занесения символьной информации в систему введен словарь, в который предварительно заносятся часто набираемые фразы, термины, ссылки, и затем при заполнении символьных полей предоставляется возможность клавишей "F2" вызвать словарь и выбрать нужное значение.

При формировании отчетов в полях, содержащих признак отсутствия данных, записывается символ "-" и обязательно печатаются ссылки, примечания.

Например,

Изменение вязкости и плотности нефти в зависимости от температуры

Температура, °С

Плотность, кг/м3

Кинематическая вязкость, 1·10-6м2/с

Условная вязкость, 1·10-6 м2/с

50

0,8176

2,96

1,19

40

0,8248

3,5

1,24

30

0,8321

4,5

1,34

20

0,8393

5,64

1,44

10

0,8466

6,75

1,55

Abstract

Data base, beeing automated card-index of oils from fields of Word, is worked out. The card-index contains in addition (for comparison) information on large fields of the world. The data, presented in the card-index, allow to valuate the degree of the oil applicability for refining and oil products producing, as well as to count per cent output of all the fractions and their phisical-chemical characteristics. Computer technology makes the data easily available information, which allow to analyse large information massives. The report form is accepted at the conference on precising and enlarging of the programme on oils study and it is recognized by all the geologists, working in this direction.
