УДК (622.245.6+532.5):553.98



© P. P. Исмагилов, 1991

Оценка прискважинной зоны и гидродинамических параметров пласта

Р.Р. ИСМАГИЛОВ (Удмуртгеопогия)

Исследование гидродинамической связи скважина - пласт, оценка совершенства вскрытия и прогнозирования на основе полученных результатов, методов вскрытия и освоения скважин - важнейшее условие повышения эффективности и качества ГРР, совершенствования систем разработки месторождений нефти и газа и улучшения их эксплуатационных характеристик.

Эта задача приобретает актуальное значение, когда в поисково-разведочный этап вовлекается все больше площадей с низкими емкостными и фильтрационными характеристиками пластов-коллекторов, а значит, оценка их промышленных запасов требует дополнительных затрат на применение более дорогостоящих методов вскрытия, освоения и интенсификации притоков при испытании скважин.

Предлагаемый метод применения вставных струйных аппаратов конструкции ИФИНГа с клапаном для регистрации пластового давления (рпл) вносит существенные изменения в стандартные технику и технологию работ по испытанию скважин.

Устьевое оборудование остается без изменений, новизна метода оценки состояния прискважинной зоны пласта и его гидродинамических параметров заключается в технологической оснастке подземного (глубинного) оборудования и в подходе к интерпретации материалов гидродинамических исследований скважин.

В компоновку подземного оборудования включаются струйные аппараты конструкции ИФИНГа типа УЭОС-3 или УГИП-1, механические пакеры ПНМ или ПВМ. Наземное оборудование состоит из насосных агрегатов ЦА-320 или 4АН-700.

Метод предусматривает исследование пласта по четырем технологическим направлениям.

1.     Спуск струйного аппарата с пакером и оценка первоначального состояния прискважинной зоны путем создания на пласт не менее трех циклических депрессий с регистрацией кривой восстановления давления (КВД), определение начального коэффициента гидродинамического совершенства.

2.     Глубокое дренирование пласта методом управляемых циклических депрессий (УЦД), регистрация КВД, оценка параметра . В случае сильно загрязненной прискважинной зоны цикл дополняется химическим воздействием с последующим освоением и оценкой параметра .

3.     Исследование скважины не менее чем на трех установившихся режимах фильтрации путем прокачек через струйный аппарат жидкости при различных депрессиях на пласт с регистрацией дебитов (Q) и забойных давлений (р3), оценка гидродинамических параметров (ГДП) пластов по индикаторной диаграмме.

4.     Отбор глубинных проб жидкости при забойных давлениях выше давления насыщения (р3Н) и подъем глубинного оборудования.

Определение коэффициентов , помогает проследить степень очистки призабойной зоны и восстановить естественную проницаемость пласта, что позволяет оперативно сократить технологический цикл испытания объектов. Компоновка скважинного оборудования и принципиальная технологическая схема приведены на рисунке.

В основу обработки материалов гидродинамических исследований положены методика определения  (ВНИПИвзрывгеофизика, г. Раменское), обработка результатов исследования на установившихся режимах фильтрации и обработка КВД (УкрНИГРИ, 1972 г.).

Коэффициент рассчитывается по формуле

Где - коэффициент продуктивности по индикаторной диаграмме;- коэффициент гидропроводности удаленной зоны по КВД; RK - радиус контура питания,- приведенный радиус скважины.

Предлагаемая методика обработки не претендует на абсолютную точность гидродинамических расчетов, так как большинство входящих в расчет величин определяется с меньшей исходной точностью из-за погрешностей измерений и изменчивости свойств пласта.

Однако в конкретном случае применение методики, на наш взгляд, оправдано, так как погрешности в расчетах будут иметь относительный характер и могут быть объяснены следующими факторами. Во-первых, влияние продолжительности периода полного искажения КВД за счет упругоемкости системы «скважина - пласт» будет предельно сокращено ввиду незначительного объема подпакерного пространства, и им можно пренебречь. Во-вторых, замер коэффициента продуктивности и регистрация КВД проходят в едином технологическом цикле, и каждый раз для расчета параметра  определяется , характерное только для этой КВД.

Таким образом, основные параметры формулы Дюпюи: комплекс  как обобщенный показатель гидропроводности пласта, как линейная зависимость дебита от радиуса контура питания RK, взаимосвязаны неразрывной технологической цепочкой, что позволяет снизить относительные погрешности в расчетах и придать им односторонний характер.

В процессе апробации метода использование вставного струйного аппарата УЭОС-1 дает возможность освоения скважины и определения необходимых ГДП пласта без применения компрессора.

Так, в скв. 622 Губкинской после очистки прискважинной зоны методом УЦД получен нефонтанный приток нефти с пластовой водой дебитом 11,5 м3/сут при Pз=4,7 МПа, обводненность 36,2 %. После отбора глубинных проб жидкости скважина исследована на трех установившихся режимах фильтрации путем откачек струйным аппаратом. В результате опробован бескомпрессорный метод освоения скважин с получением ГДП пласта при значительном сокращении сроков испытания скважин.

Внедрение метода позволит оперативно оценить состояние прискважинной зоны пласта, избежать необоснованных и излишних затрат на интенсификацию притоков, ограничить применение дорогостоящих методов вскрытия и освоения скважин и в конечном итоге значительно повысить качество работ по испытанию скважин и получить достоверные материалы для подсчета запасов нефти и газа.

Abstract

A fundamentally new technology of testing the objects in the flow string has been proposed on the basis of generalization of work carried out to introduce jet inserted apparatus. The technique ensures better performance of a wide range of operations involving formation stimulation, evaluating the state of near-well zone, well stimulation, obtaining information on hydrodynamic paremeters, and deep sampling. All these kinds of jobs are conducted without round-trip operations which allows both a test period to be reduced appreciably and the efficiency of exploration to be increased.

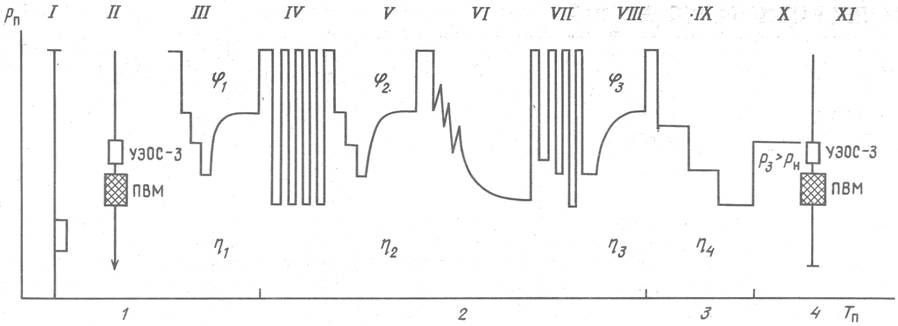

Рисунок Принципиальная технологическая схема оценки состояния прискважинной зоны и ГДП пласта при помощи струйных аппаратов УОЭС-3 или УГИП:

I - перфорация; II - спуск струйного аппарата; III - регистрация начальной КВД; IV - освоение, очистка методом УЦД; V - регистрация КВД; VI - интенсификация притока кислотной обработкой скважин; VII - освоение, очистка после кислотной обработки скважин; VIII - регистрация КВД; IX - исследование в режиме откачек; X - отбор глубинных проб; XI - подъем струйного аппарата
