В.И. ЛАПШИН, А.П. ЖЕЛТОВ (ПО НВНИИГГ), Г.P. ГУРЕВИЧ (МИНГ)

Методика и результаты исследования коэффициентов сверхсжимаемости природных газов с высоким содержанием сероводорода и углекислого газа

Для определения коэффициента сверхсжимаемости (Z) природных газов, содержащих значительное количество сероводорода и углекислого газа, при давлении 0,1 - 70 МПа и температуре 293– 383 К использовалась установка фазовых равновесий Magra–PVT [2], схема которой приведена на рис. 1.

Измерение сводится к определению объема, который занимает известное количество газа при заданных давлении и температуре. Наиболее технологичным способом измерения Z считается способ сжатия газа в камере PVT, объем которой колеблется в течение опыта (нагнетание ртути, введение поршня).

Следует отметить, что для достижения высокой точности определения Z необходимо давление, температуру и объем замерять с точностью на порядок выше минимальных значений данных параметров. Разрешающая способность датчиков давлений и температур установки Magra–PVT высока, что позволяет измерять давление и температуру с достаточной точностью. Для определения истинных объемов газа при различных давлениях необходимо проведение специального комплекса тарировочных исследований, которые включают определение объемов камер PVT, поправок на их термическое расширение и механическую деформацию.

Определение объемов камер PVT и насосов осуществлялось методом замера объема тарировочной жидкости после слива ее из полностью заполненной камеры при нормальных условиях: ркам=0,1 МПа, Tкам=293 К, число замеров не менее 20.

При объемах жидкости 0,7, 2, 3,8 л объемы камер PVT будут 705±0.5, 2114± ±2, 3604 ±3 л соответственно; объем, определенный газометрическим методом, составит 10420±10 л, объемы насосов (1 и 2) – 487,3±0,1 и 489,2±0,1 л соответственно.

Для расчета истинного объема газа (Vг) в камерах PVT использовалось следующее выражение:

где VK – объем камеры при нормальных условиях, DVK.T – поправка на термическое расширение камеры, DVк.р – поправка на механическую деформацию камеры, Vрт.с – объем ртути, закачанной в камеру, по счетчику, DVpт.т – поправка на термическое расширение закачанной в камеру ртути по показанию счетчика, DVpт.р – поправка на механическую деформацию ртути в насосе.

Методика экспериментов по определению Z была следующей. В одну из рабочих камер PVT загружают газ сепарации при давлении 5–8 МПа и создают заданную температуру. Поэтапно повышают давление в рабочей камере до 70–80 МПа и в конце каждого этапа определяют объем V сжатого газа при давлении р. Затем снижают давление в рабочей камере и замеряют объем газа V0 при P0=0,1 МПа и Т0=293 К. Вычисляют Z при текущем давлении р по формуле:

Z=pVT0/p0V0T, (2)

где V0 – объем газа при P0=0.1 МПа и T0= 293 К.

Коэффициенты сжимаемости пластовой смеси находили при давлении выше давления начала конденсации. Эксперименты в этом случае проводили следующим образом: пластовую смесь рекомбинировали, закачивая в камеру газ сепарации и конденсат в соответствии с величиной конденсатогазового фактора пластовой смеси и поднимая давление до 70–80 МПа при пластовой температуре. Далее изотермически снижали давление в рабочей камере и в конце каждого этапа определяли V смеси при давлении р. Снижение давления проводили до величины давления начала конденсации данной пластовой смеси. На каждом этапе снижения давления Z вычисляем по формуле:

Z=pV/NRT, (3)

где N – число молей смеси в рабочей камере, R – универсальная газовая постоянная

где Vк, Vг – объемы загруженных в рабочую камеру конденсата и газа при стандартных условиях, rк, Мк – плотность и молекулярная масса конденсата.

Для проверки методики определения Z были найдены его значения для азота, а также для газовой смеси, состоящей из 98,68 % метана, 0,35 этана и 0,96 азота. Опыты проводили при температурах 298 и 315 К и давлениях до 49 и 69,6 МПа соответственно. Значения Z данной газовой смеси находили также по графикам Брауна с определением псевдокритических параметров по правилу Кея. Коэффициенты Z газовых смесей, доминирующим компонентом в которых является метан, определяли по этим графикам с погрешностью до 3 % в широком диапазоне изменения давления [1]. Расхождение экспериментально найденных значений Z данной газовой смеси с определенными по графикам Брауна и экспериментальных значений Z азота составило 0,2–3,3, а в среднем 1,8 %, что не выходит за рамки погрешности опытов на данной установке.

Затем были определены Z газов сепарации и пластовых газов, отобранных из скв. 42, 43, 73 Астраханского СГКМ. Составы их приведены в табл. 1, а их экспериментальные величины Z – на рис. 2.

Исходные данные для расчета Z пластовых газов по замерам для скв. 42 и 73: V0 – 87,8 и 99,54 л; Vкон – 24,3 и 32 см3; rкон - 0,805 и 0,817 г/см3, M – 150 и 150 г/моль соответственно.

Результаты исследований приведены в табл. 2. Эксперименты показали, что в пластовых условиях Z изучаемых газов Астраханского СГКМ не превышают 1,4.

СПИСОК ЛИТЕРАТУРЫ

  1. Гуревич Г.Р., Брусиловский А.И. Справочное пособие по расчету фазового состояния и свойств газоконденсатных смесей. М.: Недра.– 1984.
  2. Лапшин В.И., Круглое Ю.Ю., Желтов А.П. Проведение исследования фазового состояния пластовой смеси на установке Magra–PVT // ЭИ ВНИИГазпром. Сер. Геол., бурение и разработка газов., газоконденсат, м-ний.– 1987.– Вып. 5.– С. 4–7.

Таблица 1 Составы пластовых газов и газов сепарации, %

Компоненты

Скв 42

Скв 43

Скв 73

газ сепарации

газ пластовый

газ сепарации

газ пластовый

Азот

0,69

0,65

0,75

0,49

Двуокись углерода

15,29

14,59

13,09

17,27

Сероводород

21,07

21,71

23,34

28,30

Метан

60,85

57,53

56,21

47,49

Этан

1,16

1,19

4,01

1,43

Пропан

0,52

0,63

1,58

0,74

Изобутан

0,03

0,06

0,21

0,15

H-бутан

0,17

0,28

0,46

0,41

Изопентан

0,06

0,16

0,16

0,20

H-пентан

0,05

0,17

0,14

0,23

Изогексан

0,03

0,21

0,05

0,22

H-гексан

0,02

0,19

0,04

0,21

Гептаны + высш.

0,02

2,59

0,01

2,86

Таблица 2 Результаты экспериментальных исследований коэффициентов сверхсжимаемости пластового газа

Скв 73, Tпл=380 К

Скв 42, Tпл=383 К

давление, МПа

Z, доли ед

давление, МПа

Z, доли ед.

39,1

0,975

37,3

0,929

42,4

1,019

38,5

0,976

47,4

1,088

39,5

0,989

51,0

1,150

49,0

1,106

57,4

1,220

58,8

1,228

61,9

1,262

59,1

1,234

68,9

1,360

68,98

1,346

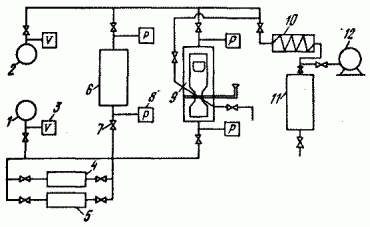

Рис. 1. Схема установки Magra–PVT для исследования коэффициентов сверхсжимаемости природных газов:

1, 2 – ртутные насосы, 3 – датчик давления, контейнеры 4 – с газом, 5 –с конденсатом, 6 – камера RVT (0,7, 2 л), 7 – переключатель, 8 – датчики давления, 9 – камеры PVT (3,8 л), 10 – термостат, 11 – газометр, 12 – газовый счетчик

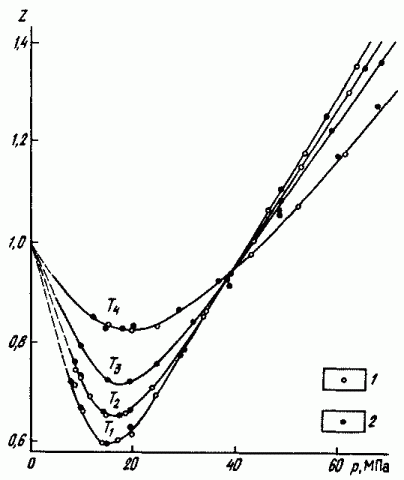

Рис. 2. Кривые для определения коэффициента сверхсжимаемости газов сепарации Астраханского СГКМ.

Скважины. 1 - 43, 2 - 42 T1=298. T2=315, T3=334. T4=338 К
