УДК 553.98.041:551.736.3 (470.13)

Перспективы нефтегазоносности верхнепермских отложений Колвинского мегавала на основе сейсмофациального анализа

П.П. ТАРАСОВ, Б.П. БОГДАНОВ, С.Л. БЕЛЯКОВ, В.А. МИХЕЕВ (Печорагеофизика), В.С. КОВАЛЕНКО (Ухтанефтегазгеология)

В результате проведенных работ установлена возможность картирования с помощью сейсморазведки сложнопостроенных объектов в верхнепермской терригенной толще Харьягинского месторождения (рис. 1), в которой выделено 13 нефтепродуктивных пластов песчаников (Р2, I-XIII). Наиболее крупные залежи приурочены к пластам Р2, I-V нижней части верхнепермского разреза, которая представлена снизу вверх серо- и пестроцветной толщами уфимско-казанского возраста мощностью до 200 м. Существует точка зрения, что пласты Р2, I-III имеют подводно-дельтовый генезис [2, 3], а пласты Р2, IV-V - аллювиальный [3].

Примененный нами для Харьягинской площади сейсмостратиграфический анализ геолого-геофизического материала показал, что пласты Р2, II-V приурочены к интервалу разреза между отражающими горизонтами Iи (кровля пласта Р2, I) и Ikz (кровля Р2, V), волновое поле в пределах которого имеет различную характеристику. Обособлены участки аномальной сейсмической записи на пк 148-167 по профилю 773-20 (рис. 2).

Данные аномалии на временных разрезах внешне в определенной мере сходны с аномалиями, создаваемыми рифами. Для них характерны следующие особенности: 1) наличие положительной аномалии  между перекрывающими (Ikz) и подстилающим (Iu) аномальную зону сейсмическими горизонтами; 2) существование антиклинального перегиба (структуры) по облекающим горизонтам; 3) наличие наклонных oсей cинфазности в краевых частях аномальных зон, которые в большинстве случаев отражают поведение реальных геологических границ, однако возможно появление дифрагированных волн вследствие крутых границ или резкого выклинивания в перекрывающем комплексе; 4) ослабление регулярной записи, ухудшение или потеря корреляции отражений внутри аномальной зоны; 5) возникновение в ряде случаев внутри аномальной зоны ярких отражающих границ, имеющих, по-видимому, литологическую природу.

Над аномалиями повсеместно наблюдается минимум  между облекающим горизонтом Ikz и A-I(T1); в данном случае это объясняется тем, что сейсмический горизонт A-I характеризует поверхность предтриасового размыва, и минимум  отвечает пониженным толщинам отложений перекрывающего комплекса над структурой.

В литературе описаны аналогичные сейсмические признаки для узловых песчаных тел в визейских и серпуховских отложениях северного склона Сребненской депрессии [1]. Узловые песчаные тела часто развиваются над унаследованными и растущими поднятиями, имеют трансгрессивно-регрессивную природу и приурочены к различным обстановкам седиментации (в основном бассейновым и субконтинентальным). Полагают, что они характерны для терригенных толщ и нередко служат ловушками УВ.

В результате переинтерпретации, частичной переобработки сейсмического материала, увязки его с данными бурения на Харьягинской площади построена структурная карта по отражающему горизонту Ikz, на которой нашли выражение около 30 аномалий сейсмической записи (см. рис. 1). Анализ кернового материала, данных промыслово-геофизических исследований показывает, что разрезы скважин (например, скв. 77), пробуренных в пределах аномалий, в уфимско-казанской части имеют большие песчанистость, число пластов песчаников и толщину каждого из пластов Р2, I-V. С учетом изложенного можно сделать вывод, что указанные аномалии сейсмической записи являются выражением геологических тел, объединяемых под названием «бар». Под барами мы понимаем весь комплекс подводных и надводных аккумулятивных песчаных образований, отделяющих лагуну от моря или от другой лагуны. Сюда входят косы, пляжи, отмели и собственно бары. Баровое происхождение песчаников нижней сероцветной песчаниковой толщи подтверждается находками морской и лагунно-морской фауны (морские брахиоподы и мелкие лингулы) в алевролито-песчаных разностях и лагунно-озерной (пресноводные пелециподы) в глинистых породах, разделяющих песчаные тела.

Совокупность геологических и сейсмических данных позволила нам, пользуясь схемой осадконакопления, приведенной Р.К. Селли [4], выделить область широкого развития баровых образований в зону высокоэнергетической обстановки седиментации.

За пределами аномальных зон в сводовых частях Харьягинской и Лек-Харьягинской структур на основании сейсмофациального анализа обособляется зона низкоэнергетической обстановки, связываемая с осадками лагун и приливно-отливной равнины. На западном крыле Харьягинского вала, в примыкающей западной части Хорейверской впадины волновое поле характеризуется наличием динамически слабовыраженных субпараллельных отражающих горизонтов, что в совокупности с существенно глинистым составом вскрытых здесь отложений позволило отнести ее к зоне низкоэнергетической обстановки в условиях глубокой части бассейна.

Харьягинский вал по отражающему горизонту Ikz 2kz) представляет собой сложное поднятие субмеридионального простирания размерами 60х(8-16) км по изогипсе -1670 м (см. рис 1). В состав вала входят собственно Харьягинская, двухкупольная Среднехарьягинская, Лек-Харьягинская, Южно-Харьягинская и Ошская структуры. На западном пологом склоне выделена Западно-Харьягинская структура площадью около 20 км2. Она выражена только по горизонту Ikz и не наследует рельеф нижележащих горизонтов. Ее генезис не связан прямо с тектоническими движениями, сформировавшими современную структуру вала. Это седиментационная (аккумулятивная) погребенная структура. Харьягинская структура осложнена десятью куполами, которые также обусловлены седиментацией и не отвечают в полной мере рельефу подстилающих отложений. Площади их колеблются от 0,5 до 4-5 км2. Среднехарьягинская и Ошская структуры имеют двух- и четырехкупольное строение соответственно. На седиментационное происхождение Западно-Харьягинской структуры и отдельных куполов перечисленных структур указывают локальные увеличения толщин отложении между горизонтами Iu и Ikz.

Нами протрассирована с различной степенью достоверности зона высокоэнергетической обстановки от Северо-Харьягинской площади до Новикбожской на юге. Она включает Харьягинский вал, Костюкскую структуру, протягивается по западным склонам Возейского и Усинского валов и характеризуется наличием аномалий сейсмической записи, обусловленной повышенной песчанистостью разреза уфимских отложений. Ее положение обусловлено геодинамикой развития территории в позднепермскую эпоху. На фоне общей регрессии морского бассейна на север и северо-запад продолжали формироваться инверсионные структуры Колвинского мегавала. На растущих палеоподнятиях и склонах образовались песчаные аккумулятивные тела типа баров, пляжей, отмелей и другие, которые в совокупности создают выраженные аномалии типа «бар» и усложняют структурный план по горизонту Ikz. В более погруженных частях Денисовского прогиба и Хорейверской впадины в уфимский век накапливались алевролито-глинистые осадки с общим увеличением толщин отложений.

Материалы, полученные с помощью переинтерпретации геологических и геофизических материалов и выразившиеся в детальных построениях, картах аномалий и их зон, позволят более рационально провести разработку верхнепермских залежей Харьягинского месторождения, спланировать сейсморазведочные работы по подготовке ловушек, связанных с барами на структурах Харьягинского вала и геологоразведочные работы, направленные на поиски ловушек такого типа на территории Печоро-Колвинского авлакогена.

СПИСОК ЛИТЕРАТУРЫ

1.      Лукин А.Е., Кривошеев В.Т., Ларченков А.Я. Нефтегазоносные структуры, связанные с узловыми песчаными телами // Советская геология,- 1987.- № 10. С. 39-45.

2.      Малышева Е.О. Литология и фации пермских терригенных отложений Колвинского мегавала // Труды АН СССР, Коми филиал.- Ухта,- 1984,- Вып. 47.- С. 69-82.

3.      Никонов Н.И., Головань А.С. Важное направление поисковых работ в верхнепермских отложениях Колвинского мегавала // Геология нефти и газа,- 1983.- № 1.-С. 8-14.

4.      Селли Р. Введение в седиментологию. Пер. с англ. под ред. В.Н. Холодова.- М.: Недра,- 1981.

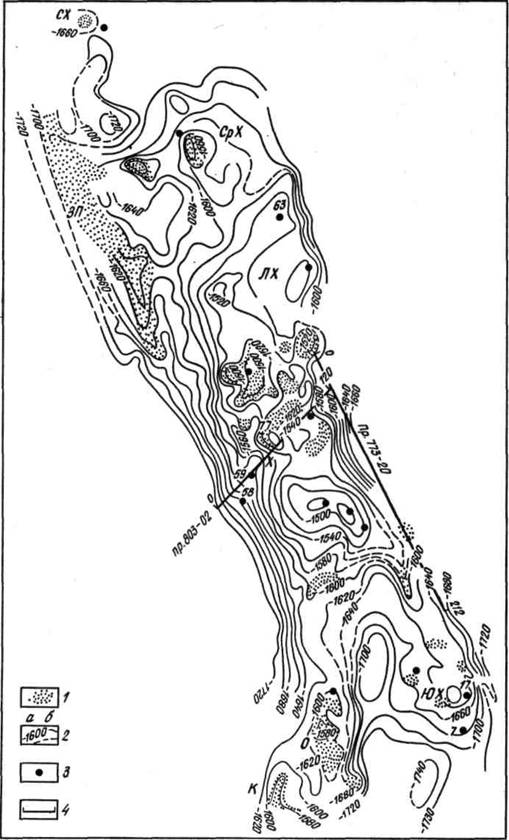

Рис. 1. Структурная карта Харьягинского месторождения по отражающему горизонту Ikz:

1 - аномалии сейсмической записи; 2 - изогипсы горизонта Ikz - уверенные, б - предполагаемые), 3 - скважины, 4 - сейсмические профили. Площади: СХ - Северо-Харьягинская, ЗП - Западно-Харьягинская, СрX - Среднехарьягинская, ЛХ - Лек-Харьягинская, X - Харьягинская, ЮХ - Южно-Харьягинская, О - Ошская, К - Костюкская

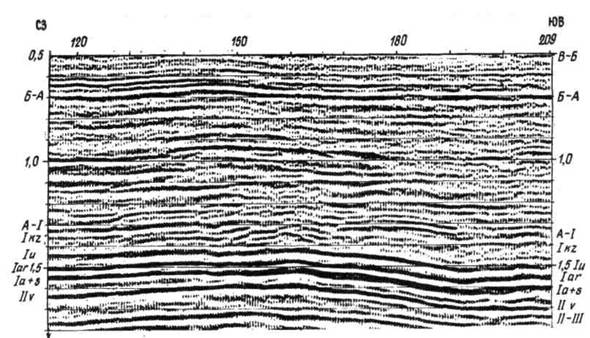

Рис. 2. Фрагмент временного разреза по профилю 773-20 Харьягинской площади
