УДК 553.98.061.4(575.172)

Русловые фации куанышского горизонта нижней юры месторождения Акчалак

Ш.С. САДЫКОВА (ИГИРНИГМ)

На территории каракалпакской части Устюрта более 25 лет идут поисково-разведочные работы на нефть и газ. Однако открыто всего три месторождения: Шахпахты (1965 г.), Куаныш (1968 г.) и Акчалак (1983 г.), где залежи УВ приурочены к шахпахтинской (J3), акчалакской (J2), и куанышской (J1) свитам, выделенным в составе терригенных толщ юрских отложений [1]. Дальнейшие детальные исследования в области литолого-фациального анализа позволили усовершенствовать их расчленение. Куанышская свита, названная куанышским горизонтом, разделена на два подгоризонта: нижний, базальный, продуктивный, и верхний, возможно продуктивный.

В настоящей работе рассмотрены литолого-фациальные условия формирования, особенности строения и характер распространения пластов-коллекторов продуктивной части куанышского горизонта месторождения Акчалак.

Отложения продуктивной части этого горизонта широко распространены в пределах всего Устюрта за исключением северо-запада и юго-востока. Наиболее полная информация о строении куанышского горизонта получена по газоконденсатному месторождению Акчалак, расположенному в юго-восточной периклинальной части Аламбекской структуры, где пробурены 18 скважин по сетке 1,7-2 км, продуктивными из которых оказались две.

В пределах рассматриваемой территории на доюрском палеорельефе наиболее опущенными оказались участки северных районов, где мощность базальной части куанышского горизонта превышает 110 м. Эти палеопонижения и предопределили основные направления стока палеоводотоков (рис. 1).

Изучение толщи продуктивной части куанышского горизонта показывает, что в области сноса изопахиты имеют извилистые очертания, указывающие на эрозионные врезы палеорек [2]. На палеогеоморфологической карте эрозионные врезы тяготеют к русловой аккумулятивной зоне, где песчаные тела отличаются значительной протяженностью и частым выклиниванием по простиранию, что благоприятствует образованию ловушек нефти и газа шнуркового (рукавообразного) типа (см. рис. 1).

С юго-запада на северо-восток по направлению русла мощность песчаных коллекторов увеличивается от 2 до 20 м. В этом же направлении сохраняется однородность песчаного состава, следовательно, увеличение емкостных свойств пласта не подчиняется структурному контролю. Это подтверждается материалами скв. Чинк, законченной бурением в марте 1987 г., где на глубине 3165-3317 м вскрыта продуктивная часть куанышского горизонта, состоящего из грубозернистых песчаников. Газопоказание в скважине на 30 % выше, чем в скважинах на соседней площади (Восточный Аламбек).

Вкрест простирания все песчаные тела на расстоянии 2-4 км выклиниваются или фациально замещаются, имея линзообразную форму с плоским или слабовыпуклым основанием (рис. 2).

На электрокаротажных диаграммах песчаные тела отображаются кривой ПС, имеющей колоколообразную, или цилиндрическую форму (см. рис. 2), что характерно для аллювиальных отложений [1]. Они богаты органикой, встречаются микрослойки угля мощностью 0,1-0,3 мм.

Общая мощность нижней базальной части куанышского продуктивного горизонта варьирует от 27 до 140 м, увеличиваясь с юго-запада на север-северо-восток. Мощность возрастает чаще всего за счет выклинивающейся по простиранию базальной пачки, содержащей ловушки УВ (рис. 3)

Очевидно, что подход к разведке залежей, имеющих такое строение, должен быть строго индивидуальным не только для каждой структурно-фациальной зоны, но и для каждой залежи, имеющей неструктурный (неантиклинальный) характер формирования, как это установлено на месторождении Акчалак [3]. Возможно, такие залежи широко развиты на плато Устюрт.

Автор считает, что низкая эффективность геологоразведочных работ на Устюрте обусловлена с одной стороны, сложностью поисков литологических залежей в условиях резко изменяющегося состава пород, а с другой - низкой достоверностью геофизических построений при выявлении структур, часто имеющих малые амплитуды.

Учитывая такое строение и характер распространения залежей УВ, мы рекомендуем в северных районах Акчалакского месторождения, где наблюдается увеличение мощности нижней базальной пачки куанышского продуктивного горизонта по простиранию песчаных тел (см. рис. 3) провести дополнительные геофизические работы методом ОГТ для выяснения взаимоотношений продуктивного горизонта с подстилающими отложениями и для уточнения тектонического строения региона. ( Рекомендации приняты ПГО «Узбекгеофизика» и включены в план геологоразведочных работ ПГО «Узбекнефтегазгеология» на 1989 г.) Необходимо также пробурить две поисковые скважины для выявления шнурковых (рукавообразных) типов литологических залежей нефти и газа, связанных с русловыми типами фаций в аккумулятивных зонах.

СПИСОК ЛИТЕРАТУРЫ

1.      Муромцев В.С. Электрометрическая геология песчаных тел литологических ловушек нефти и газа.- Л.: Недра.- 1984.

2.      Проничева М.В., Саввинова Г.П. Палеогеоморфологический анализ нефтегазоносных областей.- М.: Недра.- 1980.

3.      Садыкова Ш.С. Особенности строения продуктивных горизонтов в нижнеюрских отложениях газоконденсатного месторождения Акчалак с литологически ограниченной ловушкой / В кн.: Литология и геохимия нефтегазовых областей Узбекистана.- Ташкент.- ИГИРНИГМ -1985.- Вып. 55.

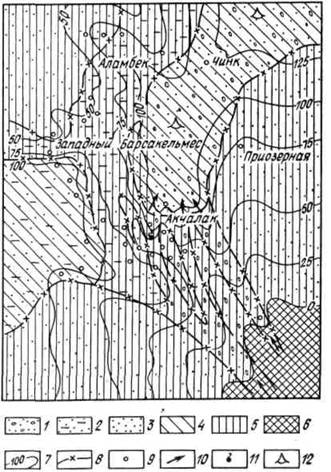

Рис. 1. Палеогеоморфологическая карта куанышского продуктивного горизонта (J1) Аламбекского поднятия.

Песчаники:1 - мелко-, средне- и крупнозернистые с гравием, 2- мелко- и среднезернистые с прослоями алевролита, 3- мелко- и среднезернистые. Морфологические типы рельефа: 4 - денудационно-аккумулятивная аллювиальная равнина, 5 - аккумулятивная эрозионно-денудационная равнина, 6 - пологая эрозионно-денудационная равнина; 7 - изолинии равных мощностей, м; 8 - граница зон; 9 - пробуренные скважины; 10 - направление сноса; 11 - выявленные залежи УВ-флюидов; 12 - русловые отложения

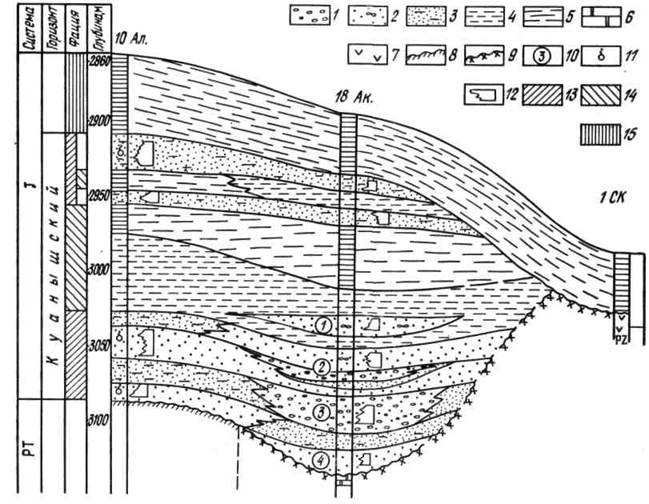

Рис 2. Палеогеологический профиль нижнеюрских отложений (б - б) к началу накопления алеврито-глинистой толщи средней юры.

Песчаники: 1 - крупнозернистый, 2-среднезернистый, 3-мелкозернистый алевритистый, 4-алевролит песчанистый, 5 - алевролитовая глина, 6 - доломит, 7 - эффузивные породы, 8 - триасовый подстилающий комплекс, 9-палеозойский подстилающий комплекс; 10 - номера песчаных тел коллекторов, 11 - вода с растворенным газом; 12 - фрагмент диаграммы ПС; фации: 13 - аллювиальная, 14 - озерная, 15 - озерно-болотная; месторождения: Ал - Алембек, Ак - Акчалак, СК – северный Караумбет

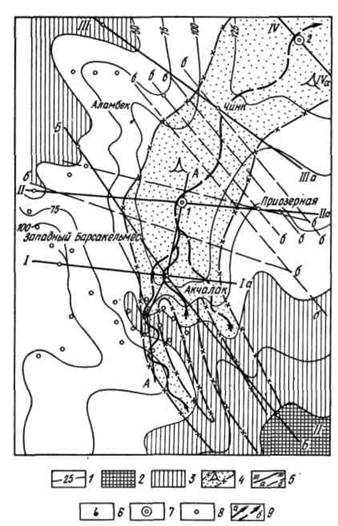

Рис. 3. Карта перспективных участков, связанных с русловыми фациями для поиска литологических (шнурковых) ловушек в куанышском горизонте Аламбекского поднятия Восточного Устюрта.

1 - изолинии ровных мощностей куанышского горизонта, м; 2- зона отсутствия куанышского горизонта, 3 - зона выклинивания Куанышского горизонта, 4 - зона максимального развития русловых песчаников, 5 - предлагаемые (а) и существующие (б) профили МОГТ, 6 - промышленные залежи УВ флюидов, 7 - рекомендуемые скважины, 8 – направленные русла; а - установленное, б - предполагаемое
