УДК 550.834:553.98 |
Применение МПВ для обнаружения залежей нефти и газа в терригенных отложениях Западного Узбекистана
А.К. АХМЕДОВ, Р.И. ИСМАИЛОВА (ЮжВНИИгеофизика), Т.Л. БАБАДЖАНОВ, В.В. РУБО (Узбекгеофизика)
В ЮжВНИИгеофизике и Узбекгеофизике разработан способ динамического поперечного профилирования (ДПП) методом преломленных волн (МПВ), позволяющий выявить высокопористые нефтегазоносные рифовые массивы по аномальному изменению интенсивности и скорости распространения прошедших через них преломленных волн (Ахмедов А.К., Бабаджанов Т.Л. Методика динамического поперечного профилирования при выявлении н интерпретации аномалий типа «залежь» // В кн.: Вопросы динамической теории распространения сейсмических волн.- Л.- 1983.- Вып. ХХIII.- С. 156-167.). В верхнеюрских отложениях Западного Узбекистана этим способом выявлен ряд аномальных зон, в пределах которых бурением открыты новые газовые месторождения (Марковское, Пирназар и др.).
Следует отметить, что применение ДПП МПВ при поиске и разведке залежей нефти и газа в терригенных отложениях приобретает особую актуальность, так как дальнейшее увеличение запасов УВ в Западном Узбекистане связывают с терригенной нижне-среднеюрской толщей. Перспективность ее установлена в Бухаро-Хивинской НГО обнаружением газового месторождения на площади Матанат, где карбонатный резервуар рифогенного типа мощностью около 360 м перекрыт почти 200-метровой соленосной толщей. Бурением была установлена продуктивность рифовых карбонатных, а также терригенных юрских отложений соответственно на глубинах 2185 и 2860 м. После выявления газовой залежи на площади Матанат здесь были проведены исследования ДПП МПВ для изучения влияния газонасыщенных терригенных отложений на волновое поле преломленных волн.
Схема полевых наблюдений предусматривала раздельную регистрацию волн от всех преломляющих границ и вблизи поверхности кристаллического фундамента, исследования были проведены на двух параллельно расположенных профилях (зондах) длиной 10 км каждый. Расстояние между ними 2 км, равное величине сейсмического сноса по горизонтам юрских отложений.
Исходя из необходимости регистрации преломленных волн, формировавшихся на различных границах, взрывы производились из парных пунктов, удаленных на 0-24 км в одну сторону от поперечных профилей. При этом расстояние между парными пунктами взрыва равнялось величине сейсмического сноса. Выбранная методика зондирования позволила раздельно регистрировать преломленные волны от всех границ на спокойном фоне в первых вступлениях записи с наименьшими динамическими искажениями и обеспечивала достоверное определение глубины залегания преломляющих границ и граничной скорости распространения волн.
Взрывы производились в оптимальных условиях для получения динамически выразительной записи в скважинах глубиной 80-90 м, вскрывших суглинки в интервале 0-35 м, а далее песчано-глинистые породы. Граничная скорость в первом слое изменяется от 960 до 1200 м/с, а во втором резко увеличивается до 2150 м/с. Регистрация колебаний осуществлялась сейсмическими станциями с шагом наблюдений 125 км.
Волновая картина, полученная в результате зондирования в районе расположения профилей, сравнительно проста, что обусловлено гладкостью преломляющей границы от поверхности земли. По всей длине зондов из пунктов взрыва прослеживаются преломленные волны, достаточно интенсивные, с четкими вступлениями и с выдержанной формой без интерференции.
На волновом поле в центральной части зондов визуально уверенно можно выделить протяженные зоны с аномальным понижением интенсивности до полного исчезновения амплитуды записи преломленных волн от границ, залегающих в юрских и палеозойских отложениях.
Зоны понижения
амплитуд можно отметить на профиле ЗОНД-1 (пикеты 40-75) - ЗОНД-2 (пикеты
40-70). При этом наблюдается тенденция к повышению интенсивности и
протяженности аномальных зон с увеличением глубины залегания преломляющих
границ (рисунок). Наиболее протяженные (4-5 км) зоны пониженных амплитуд (интенсивная аномалия) зафиксирована в поле преломленных волн от
границ, расположенных в низах юрских отложений (
=5,8...5,9 км/с,
=10...12 Гц) и кристаллического фундамента
(
=6,2 км/с,
= 10 Гц).
По записям волн в
первых вступлениях от границ, залегающих в пределах меловых отложений,
выделение зон пониженных амплитуд затруднительно. На всем протяжении
описываемых зондов при радиусе отстрела R=0...8
км получена четкая запись (
=4,4...4,8 км/с,
= 16...20 Гц) со сравнительно большим коэффициентом
затухания и закономерным уменьшением амплитуд в обе стороны от проекций пунктов
взрыва на профилях (см. рисунок).
Скоростная характеристика глубинного разреза определялась по данным ВСП и методике, основанной на принципе распространения сейсмических волн по криволинейной траектории, для чего использовали годографы преломленных волн продольных профилей (А.К. Ахмедов, Т.Л. Бабаджанов, 1983 г.). При построении преломленных границ учитывали эти скоростные графики.
Граничные скорости определяли по каждой паре перекрывающихся годографов для каждого пункта взрыва. Анализ средних и граничных скоростей распространения волн показал, что в пределах юрских отложений резкого скоростного скачка не наблюдается, происходит закономерное увеличение их с глубиной.
Преломляющие границы в пределах меловых отложений залегают согласно, незначительно погружаясь с запада на восток. На этом фоне в начальной части профиля (ЗОНД-1) намечается слабый перегиб. Однако на глубине 3500 м его амплитуда равна уже 150 м, а сам он в юрских и палеозойских породах смещается на восток.
Основной результат
анализа волновых полей преломленных волн - их динамическая характеристика. При
этом изучали изменение видимой частоты от каждого пункта взрыва и амплитуды
волн от границ, залегающих на разных глубинах и соответственно их отношения. Были
построены графики отношения амплитуд
для всех границ, где
- амплитуда преломленной волны от
нижележащей границы, а
- от вышележащей. По этим графикам определяли
интервалы аномальных пониженных амплитуд.
Величина уменьшения m в пределах аномальных участков по сравнению с нормальными (фоновыми) значениями изменяется в широких пределах. В верхнеюрских отложениях, содержащих газоносные рифовые массивы, уменьшение m составляет 20- 30 %, а суммарное значение этого параметра для карбонатных и терригенных пород, включающих залежи нефти и газа, доходит до 50 %. В связи с тем, что просвечивание производится от преломляющей границы, расположенной ниже залежей, регистрируемая аномалия формируется в результате совокупного их влияния. Отмеченное усиление суммарной аномалии на 20 %, по-видимому, обусловлено наличием залежи в терригенных породах юры. Упомянутые аномальные зоны амплитуд в плане располагались как в пределах контура рифовых залежей в районе скв. 2, так и в терригенных, в районе скв. 1.
Анализируя сейсмический материал по площади Матанат, можно отметить, что аномальное уменьшение амплитуд преломленных волн от границ в юрских и палеозойских отложениях связано с залежами газа, как в карбонатных рифовых постройках, так и в терригенных юрских породах. Полученные результаты показывают, что с использованием специальной методики полевых и интерпретационных приемов ДПП МПВ возможно просвечивание и прогнозирование залежей нефти и газа в терригенных отложениях Бухаро-Хивинской нефтегазоносной области.

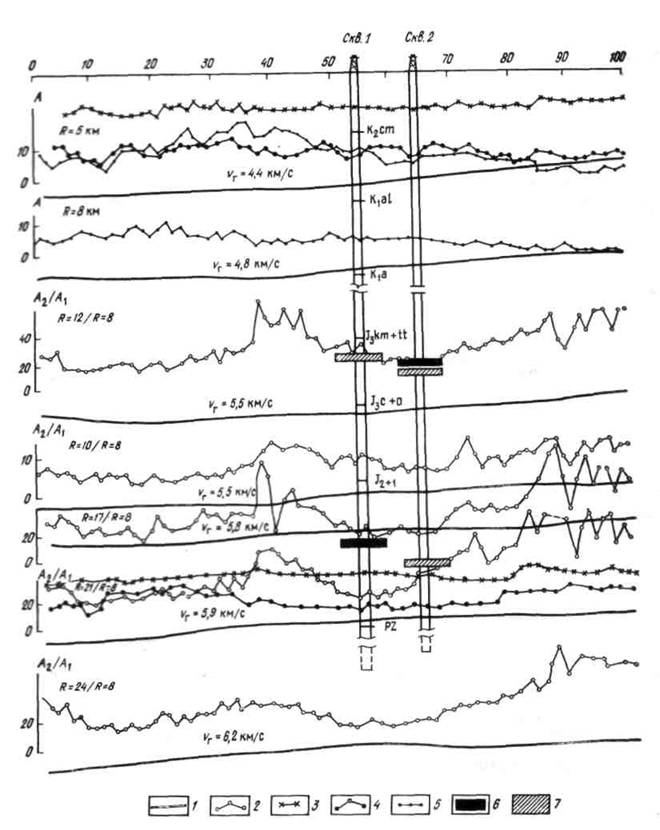

Рисунок Сопоставление геолого-геофизического разреза с результатами зондирования ДПП МПЗ:
1 - преломляющая граница; 2 - отношение амплитуд волн от нижележащей границы к вышележащей; 3 - изменение видимой частоты волн; 4 - амплитудные графики, полученные на ЭВМ; 5- графики амплитуд волн от границ, лежащих выше залежи; газонасыщение пород: 6 - сильное, 7 - слабое
