УДК 552.578.2.061 .4(574.12)

Типы и свойства коллекторов нефтяного месторождения Тенгиз в Прикаспийской впадине

К. И. БАГРИНЦЕВА, Г. Е. БЕЛОЗЕРОВА (ВНИГНИ)

Продуктивные отложения месторождения Тенгиз, изученные с различной степенью детальности по нескольким скважинам, отличаются неоднородностью литологического состава, частым чередованием прослоев известняков с различными текстурно-структурными особенностями, сильной рассланцованностью керна. Последний обычно представлен тонкими (1-2 мм) пластинками с примазками бурового раствора, иногда погруженными как бы в равномернозернистую «муку» или песок. Подобная порода без плотных пропластков обнаружена в скв. 14. Этот дает основание предполагать, что иногда щебенка является остатками плотной части породы, которая, по-видимому, состояла из часто чередующихся плотных и рыхлых разностей. В других случаях рассланцованность керна, возможно, связана с естественной трещиноватостью либо частично образовалась в процессе бурения при аномально высоких пластовых давлениях. При изучении керна первых скважин по макроскопическим признакам было выделено шесть разновидностей известняков, которые существенно различались по соотношению пор, каверн и трещин.

К вопросам, требующим решения на стадии разведки этого месторождения, можно отнести обоснование типов коллекторов в разрезе, оценку доли поровых коллекторов и установление качественной и количественной характеристик трещиноватости пород.

Наиболее детально изучен керн скв. 4 и 7, вскрывших отложения нижнего и среднего карбона на глубинах 3900-4200 м. При литологическом изучении пород выявлены существенные различия в строении разрезов этих скважин. В скв. 4 преобладают органогенные разности известняков, которые в пределах нижнебашкирского и серпуховского ярусов часто имеют биогермный характер. Среди них выделены биоморфные, изобилующие остатками водорослей, органогенно-детритовые, сгустковые и в меньшем количестве органогенно-обломочные разности. Встречены прослои микрозернистых известняков.

Породы сильно изменены в результате перекристаллизации и кальцитизации, при этом большая часть первичных пор «залечена» кальцитом. Характерно развитие новообразований кальцита в виде мелких щеточек по стенкам пор и каверн. В то же время заметное развитие процессов растворения и выноса материала способствовало формированию вторичных пустот выщелачивания размером от 0,06 до 3-5 мм, реже до 10 мм. Резко подчинённое значение имеют реликтовые поры (до 0,06-0,08 мм). Кавернозность отмечается по всему разрезу, каверны различны по генезису. Одни унаследованные, развиты в пористо-проницаемых разностях; другие - вновь образованные в породах с плотной матрицей. Существенные различия их заключаются в неодинаковом влиянии на фильтрационно-емкостные свойства пород и объемы запасов, приуроченных к ним.

В разрезе скв. 7 преобладают органогенно-обломочные и оолитовые известняки, среди которых встречены прослои водорослево-детритовых, органогенно-детритовых и шламовых разностей. Породы подверглись значительной грануляции и перекристаллизации, последняя интенсивнее развивалась по цементу, хотя иногда известняки перекристаллизованы полностью и превращены в реликтово-органогенные или реликтово-оолитовые разности. Значительно проявились и процессы запечатывания первичных пустот кристаллическим кальцитом. Растворение и выщелачивание пород в скв. 7 не получили интенсивного развития, чем объясняется незначительная по сравнению со скв. 3 кавернозность пород.

В поровом пространстве изученных отложений преобладают реликтовые пустоты размером до 0,08 мм, достаточно часты также поры, генетически связанные с процессами перекристаллизации, размеры которых достигают 0,1-0,3 мм. Более крупные пустоты выщелачивания органических остатков, оолитов и других компонентов породы встречаются редко, в отдельных прослоях. В большинстве случаев размеры вторичных пустот выщелачивания не превышают 1-1,5 мм, хотя в единичных образцах наблюдаются сквозные каверны, имеющие выход на две грани кубика, внутри которого они образуют широкие каналы диаметром 1.5 мм, обеспечивающие высокую проницаемость.

Характерно, что продуктивные отложения, изученные в обеих скважинах, а также в скв. 5, содержат в большом количестве сильно обуглероженное черное ОВ, которое частично заполняет первичные пустоты, располагается между кристаллами кальцита на участках перекристаллизации, а иногда (скв. 5) цементирует органические остатки и их обломки. Это вещество твердое, нерастворимое и является минеральной частью породы. Сформировавшаяся позже система вторичных пустот, каналов выщелачивания и трещин в основном свободна от черного ОВ.

Фильтрационно-емкостные свойства изученных пород меняются в широких пределах (табл. 1). В продуктивной части разреза обеих скважин уверенно выделяются коллекторы порового типа. Породы в этих интервалах отличаются высокой емкостью: минимальные значения пористости 8 %, максимальные 17-18,6 %. Проницаемость пород изменяется в пределах (0,8-42,5) *10-15 м2, в образце со сквозной каверной составляет более 2*10-12 м2. Содержание остаточной воды колеблется от 15,5 до 32,2 %.

При исследовании геометрии порового пространства органогенных известняков методом ртутной порометрии (рис. 1) впервые было выявлено наличие типично поровых коллекторов и установлены существенные различия в их размерах - присутствие крупно- и тонкопористых разностей. Крупнопористые разности органогенных известняков характеризуются широким диапазоном радиусов фильтрующих пор - от 5 до 50 мкм, отсутствием четко выраженного максимума и значительным превышением величины проницаемости (теоретической), рассчитанной с учетом размеров фильтрующих пор, над проницаемостью, замеренной в лаборатории (табл. 2). В поровом пространстве пород с более тонкопористой структурой радиусы фильтрующих пор изменяются в пределах 0,5-5 мкм или 2,5-10 мкм. Для них типично наличие четкого максимума в зоне фильтрующих пор и меньшие различия между теоретической и фактической проницаемостью. Как видно из табл. 2, обе разновидности пористых известняков содержат незначительное (не более 20.5 %) количество пор радиусом менее 0,1 мкм. Исходя из этого можно считать, что содержание связанной воды меняется от 11,9 до 20,5 % в пористых разностях. Характерно, что известняки с различной структурой пор встречаются в одних и тех же интервалах и не имеют какой-либо четкой приуроченности в разрезе.

Высокая и повсеместная трещиноватость пород Тенгизского месторождения и особенно интенсивное развитие горизонтальных трещин требуют детального изучения. С помощью способа насыщения пород люминесцирующими жидкостями (К.И. Багринцева, 1982 г.) выявили различную интенсивность трещиноватости, морфологию и сообщаемость трещин (рис. 2). Анализ полученных данных показал, что трещины развиты в различных типах пород: и в пористо-проницаемых разностях, емкость которых достигает 7,3-9,1 %, и в относительно более плотных породах с пористостью до 4 %. Максимальная трещиноватость свойственна более плотным известнякам (пористость до 20 %). Наличие трещин в них определяет резко выраженную анизотропию проницаемости, которая меняется по взаимно перпендикулярным направлениям на 2-3 порядка (см. табл. 1, интервал 3981-3987 м). Средние значения поверхностной плотности трещин в подобных разностях 0,74-1,06 см/см2, раскрытость их 5-200 мкм, а средняя раскрытость фильтрующих трещин 54- 84 мкм. Трещины длинные и секущие, слабо извилистые, иногда оперенные короткими прямыми трещинами. По данным ртутной порометрии, в известняках с пористостью 1,4-4,6 % преобладают микропоры радиусом менее 0,1 мкм, количество которых возрастает до 67-77 %. Радиусы фильтрующих поровых каналов не превышают 5 мкм. Теоретическая проницаемость матрицы невысокая (0,04-0,05)*10-15 м2 (рис. 3).

Аналогичный характер пористости отмечается и в разностях с плотной матрицей, в которых зафиксированы трещины и каверны. Содержание пор менее 0,1 мкм составляет 57-61 %. Максимальный размер фильтрующих каналов возрастает за счет трещин и каверн до 25 мкм. Теоретическая проницаемость этих разностей (6,9-11,3)*10-15 м2.

В более пористых разностях количество трещин снижается, средняя плотность их около 0,2 см/см2, средняя раскрытость не превышает 21-23 мкм, для фильтрующих - 25 мкм, анизотропия проницаемости не наблюдается. В целом для изучаемого разреза характерны горизонтальные трещины, длинные и секущие, нередко ветвящиеся, что обеспечивает хорошее соединение их друг с другом. В ряде образцов встречены наклонные трещины и отчетливо выраженные вертикальные. Мощность интервалов, представленных трещиноватыми породами, меняется от 10 до 40 м, они чередуются с пористо-проницаемыми разностями.

Присутствие трещин в слабопористых (2-4 %) породах, имеющих проницаемость (0,6-2,5) *10-15 м2, а также резко выраженную анизотропию, позволяет говорить о наличии коллекторов порово-трещинного типа.

Характер чередования пород, мощности и свойства коллекторов различного типа показаны в скв. 7 (рис. 4). Особенности строения продуктивной части палеозойского разреза месторождения Тенгиз обусловили развитие здесь коллекторов порового, трещинного и каверново-трещинного типов.

Коллекторы порового типа представлены слабосцементированными разностями органогенных и органогеннообломочных известняков или относительно плотными разновидностями пород с широко развитыми вторичной пористостью и кавернозностью. Они характеризуются значениями пористости 8-18,6 %, изменением проницаемости в пределах (0,8-42,5)*10-15 м2 и, по классификации К.И. Багринцевой (1977 г.), относятся к V-VI классам (возможно присутствие коллекторов более высоких классов). Мощности пористых прослоев варьируют в широких пределах - от 2-3 до 13-15 м.

Коллекторы каверново-трещинного типа, часто содержащие и поры, обладают пористостью от 4 до 8 %, проницаемостью (0,6-2,5)*10-15 м2. В ряде случаев при развитии «сквозных» каверн их емкость увеличивается до 13 %, а проницаемость, характеризующаяся резкой анизотропией, достигает 2*10-12 м2 (по лабораторным данным). Как правило, они сложены плотными разностями известняков с неравномерно распределенной пористостью при одновременном присутствии в них выщелоченных трещин и каверн. Мощности, прослоев подобных коллекторов составляют 3-12 м.

Трещинный коллектор устанавливается по наличию образцов с низкой (менее 2 %) пористостью и с проницаемостью более 0,1*10-15 м2, которая изменяется по взаимно перпендикулярным направлениям на один-два порядка. Мощности подобных прослоев пока неизвестны из-за сложности определения фильтрационных свойств трещиноватых разностей. Однако можно уверенно говорить о том, что, переслаиваясь с другими типами коллекторов, они создают сложно построенные пласты общей мощностью до 15 м (см. рис. 4).

Следует отметить, что, несмотря на относительно глубокое погружение продуктивных пород месторождения Тенгиз (свыше 4 км), в них широко развиты типичные коллекторы порового типа, а трещины сохраняют значительную протяженность и раскрытость и обеспечивают сообщаемость пластов.



Таблица 1 Результаты определения коллекторских свойств пород месторождения Тенгиз

Глубина, м

Объемная масса образца, г/см3

Пористость, %

Остаточная вода,%

Проницаемость n*10-15, м2

Литологическая характеристика

пород

абсолютная

эффективная

I

II

III

3981-3987

2,55





0,008

2,2

Скв. 7 1,3

-

Известняк органогенно детритовый с тонко рассеянным черным ОВ, с единичными порами, трещиноватый

3981-3987

2,55

2,0



0,23

0,97

1,7



Известняк органогеннообломочный с оолитами, кальцитизированный, с реликтовыми порами

3991,4-3997

2,17

18,3

32,1

1,0

1,1

1,1

0,07

Известняк оолитово-комковатый, перекристаллизованный, тонкопористый

3991,4-3997

2,32

13,0





2478,8





Известняк комковатооолитовый, перекристаллизованный с черным ОВ по межформенному пространству, пористый со сквозными кавернами

3991,4-3997



13,5 теор.



17,9

42,5





Известняк водорослевокомковатый, доломитизированный, сильно насыщен черным ОВ, пористый

3991,4-3997

2,40

8,6



0,32

0,96

0,3



Известняк органогеннообломочный с оолитами, перекристаллизованный пористый, с черным ОВ, по порам

4009-4015

2,60

2,1

-

0,01

0,92

0,70

-

То же, поры заполнены вторичным СаСО3

4015-4021

2,35

13,6

32,2

12,7

7,9

10,8

6,4

Известняк реликтовооолитовый, перекристаллизованный доломитизированный, пористый

4015-4021

2,33

14,0

26,3

1,6

13,2

3,3

12,6

То же, с выщелоченными оолитами, со сгустками черного ОВ

4015-4021

2,56

10,7

47,8

0,2

0,3

0,3

0,003

Известняк органогеннообломочный с оолитами, с черным ОВ по порам, пористый

4069-4075

2,23

15,5

15,5

20,3

19,1

21,6

14,5

Известняк брахиоподово-криноидный с остатками водорослей, кальцитизированный, пористый

4118-4125

2,38

10,9



3,2

3,1

3,5



Известняк органогеннообломочный с оолитами, пористый с черным ОВ по органическим остаткам

4118-4125

2,35

12,7

47

6,3

6,0

6,1

-

Известняк обломочный, пористый

Скв. 4

4055-4059

2,21

16,6

-

15,9 теор.

-

-

-

Доломит тонкозернистый, пористый

4055-4059

2,40

7,4

48,9

0,4

3,8

2,0

0,17

Известняк водорослевый, доломитизированный, пористый

4099-4106



11,7



75,6 теор.







Известняк реликтово-биоморфный, пористый, с черным ОВ

4167-4174

2,67

1,2



6,9 теор.







Известняк органогенный трещиноватый, с единичными порами



Таблица 2 Характеристика структуры пустотного пространства пород месторождения Тенгиз

Глубина, м

Пористость,%

Проницаемость

Содержание пор с радиусом <0,1 мкм

Средний радиус пор, мкм

Радиусы пор, определяющих фильтрацию, мкм

Количество пор, определяющих фильтрацию, %

Теоретическая проницаемость, м2

Объем пор на грамм породы, см3

Типы коллекторов

I

II

III

Скв. 4

4055-4059

16,6







40,0

0,163

5-20

7,0

15,9

0,049

4055-4059

7,4

.-

-

-

26,3

1,5

8-25

25,0

53,0

0,028

4092-4099

4,3 (теор.)

-

-

-

61,4

0,0312

12,5-25

7,2

11,3

0,017

4099-4106

11,7 (теор.)

-

-

-

33,1

0,2

16-32

7,0

75,6

0,05

4160-4167

1,4

-

-

-

77,0

0,0101

0,75-5

6,5

0,04

0,011

4167-4174

1,2

-

-

-

56,7

0,0312

12,5-20

19,4

6,9

0,005

Скв. 7

3991,4-3997

13,5 (теор.)

17,9

42,5

-

17,5

1,0

12,5-50

13,5

145,2

0,058

3991,4-3997

8,6

0,32

0,96

0,3

15,9

0,5

0,5-5

56,8

0,3

0,048

4015-4021

14,0

1,6

13,3

3,3

14,5

1,0

6,7-32

15,0

56,7

0,045

4033-4039

6,9

-

-

-

37,0

0,125

0,375-5

23,0

0,17

0,025

4069-4075

15,5

-

-

-

7,5

1,25

3,75-25

19,5

23,3

0,070

4118-4125

10,9

3,2

3,1

3,5

20,5

2,0

2,5-10

47,0

9,3

0,034

4118-4125

12,7

6,3

6,0

6,1

11,9

2,5

5-32

39,2

58,3

0,053

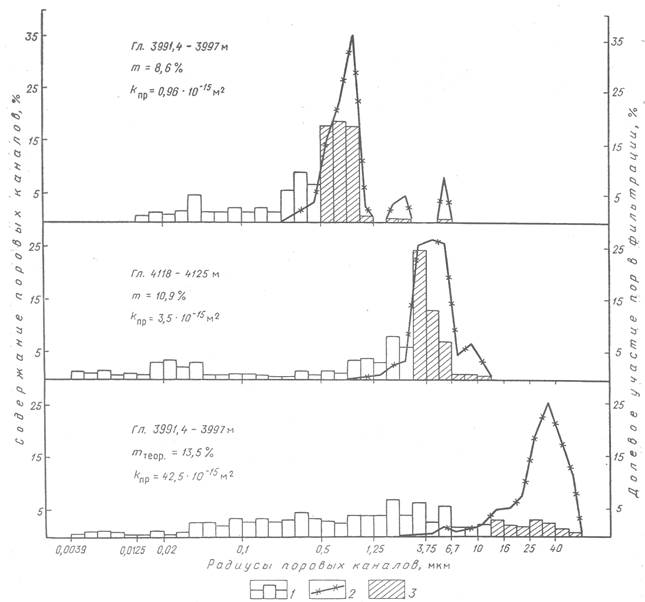

Рис. 1. Порометрические кривые для пористо-проницаемых карбонатных пород скв. 7.

1 - содержание пор данного размера; 2 - долевое участие пор в фильтрации; 3 - поры, определяющие фильтрацию

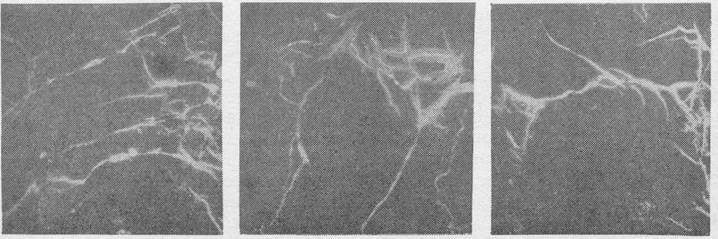

Рис. 2. Характер трещиноватости карбонатных пород месторождения Тенгиз.

Скв. 7, глубина 4091-4097 м, средняя поверхностная плотность трещин 1,06 1/см2, средняя раскрытость трещин 32 мкм, фильтрующих 54 мкм

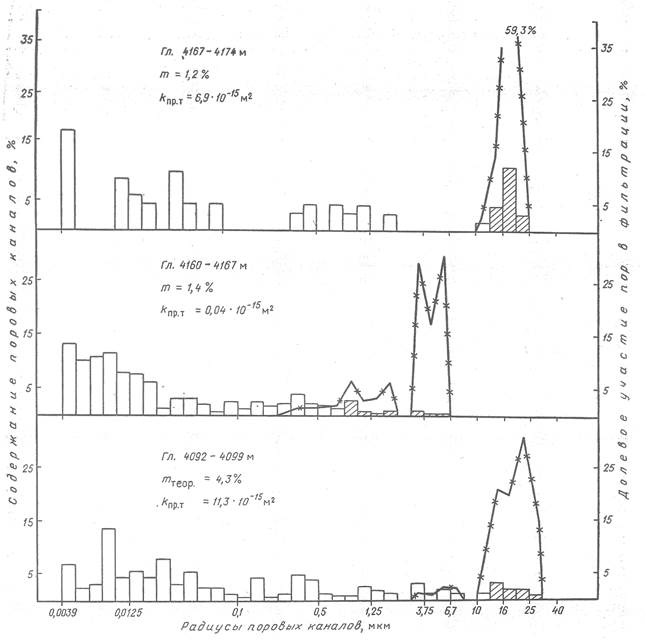

Рис. 3. Порометрические кривые для трещиноватых карбонатных пород скв. 4.

Уел. обозн. см. на рис. 1

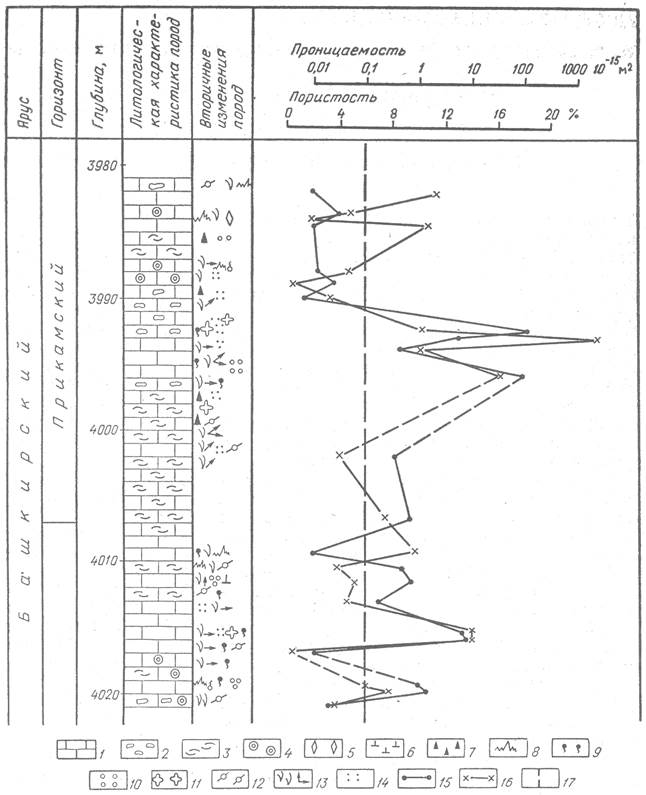

Рис. 4. Литологическая характеристика и распределение фильтрационно-емкостных свойств в разрезе скв. 7.

1 - известняки; разности: 2 - органогенно-обломочные, 3 - органогенно-детритовые, 4 - оолитовые; 5 - перекристаллизация; 6 - кальцитизация; 7 - битуминозность; 8 - стилолитовые швы; 9 - нефтенасыщенность; 10 - поры; 11 - каверны выщелачивания в породах с пористой матрицей; 12 - каверны выщелачивания по трещинам в породах с плотной матрицей; 13 - трещины и их ориентировка; 14 - тонкопористые породы; величины: 15- пористости, 16 - проницаемости, 17 - граничные пористости и проницаемости для коллекторов порового типа
