О поисках залежей газа и нефти в прибрежной морской зоне Апшеронского полуострова и Бакинского архипелага
Б. К. Баба-Заде, А. Л. Путкарадзе
В последние годы в среднем плиоцене южной прибрежной зоны Апшеронского полуострова и юго-восточного Кобыстана открыты крупные газоконденсатные и нефтяные месторождения Зыря, Бина-Гоусаны, о. Песчаный, южное крыло Карадага, Дуванный и Дашгиль.
Указанные месторождения располагаются частично на суше, а частично в мелководной полосе моря и приурочены к наиболее южным элементам соответствующих антиклинальных поднятий на материке.
В свете полученных данных совершенно по-новому выглядят перспективы поисков залежей газа и нефти на акватории, к югу и юго-востоку от упомянутых поднятий и на Бакинском архипелаге, где открыто много крупных антиклинальных складок, сложенных средне- и верхнеплиоценовыми отложениями.
Карадаг и месторождение о. Песчаный, расположенные в море. Высокопроизводительные залежи этих месторождений приурочены к нижнему отделу и низам верхнего отдела продуктивной толщи. Данные разведки и разработки показывают, что литофациальный состав и коллекторские свойства нефтегазоносных горизонтов к югу от Апшеронского полуострова улучшаются, а мощность и литофизическая характеристика пород не меняются. Например, на о. Песчаный вскрыты и разрабатываются высокопроизводительные горизонты балаханской свиты (IX и X горизонты) и нижнего отдела продуктивной толщи.
Роль газа в этих месторождениях по сравнению с месторождениями Апшеронского полуострова закономерно повышается, что связано с более глубоким залеганием и относительно спокойным строением морских поднятий.
Сравнительная оценка имеющихся данных позволяет считать, что в поднятиях, расположенных к югу от Апшеронского полуострова, можно ожидать наличие крупных нефте- и газоконденсатных залежей.
На Приапшеронском морском участке, помимо поисков новых залежей на разрабатываемых месторождениях, высокие перспективы связаны с разведкой крупного поднятия б. Макарова, расположенного на юго-восточном окончании антиклинальной зоны, пересекающей полуостров с северо-запада на юго-восток и названной в свое время И.М. Губкиным зоной главнейших нефтяных месторождений Апшерона. К этой зоне приурочены такие богатые месторождения как Балаханы, Сураханы, Карачухур, Зых и о. Песчаный.
Большой интерес представляет установленное сейсморазведочными работами и бурением морское поднятие в миоцен-олигоценовых отложениях к югу от Пута, где мощность нижнего отдела продуктивной толщи по сравнению с южным крылом поднятия Пута-Локбатан сильно сокращена. Выявленное поднятие располагается на восточном продолжении Карадагской антиклинальной складки по миоцен-олигоцену и, по- видимому, отражает доплиоценовый структурный план Западного Апшерона. Здесь следует ожидать залежи газа и нефти не только в выклинивающихся пластах нижнего отдела продуктивной толщи, но и в миоценолигоценовых отложениях, которые промышленно нефтеносны на северном крыле Карадага.
Для поисков залежей газа и нефти интересно поднятие Шахово-море, открытое сейсморазведкой в 1958 г. и расположенное к югу от месторождения Зыря. Оно представляет собой крупную брахиантиклинальную складку северо-запад - юго-восточного простирания, длиной около 30 км и шириной 15 км, слабо асимметричную, с углами падения 6- 14° на северо-восточном и 8-16° на юго-западном крыльях. Поднятие осложнено нарушением, по которому опущено юго-западное крыло, амплитуда смещения около 400 м. Кровля продуктивной толщи на своде складки залегает на глубине примерно 2000 м. Мощность продуктивной толщи оценивается в 4000- 4500 м, т. е. рост ее мощности значительно замедлен по сравнению с Апшеронским полуостровом. Однако ввод в разведку этого поднятия зависит от успехов строительства морских оснований на глубинах моря более 50 м при большой мощности илистых осадков.
Систематическое изучение геологии Бакинского архипелага началось в 1950 г.
По данным сейсморазведки в архипелаге выделяются крупные антиклинальные зоны и синклинальные прогибы, в которых, помимо предполагавшихся ранее, были открыты новые крупные поднятия Булла-море, б. Андреева, б. Корнилова- Павлова, б. Калмычкова, б. Борисова, о. Куринский Камень и др.
Картировочным бурением исследована прибрежная зона моря от м. Сангачалы до устья р. Кура в пределах глубин моря до 40 м и выявлен ряд самостоятельных поднятий.
Установлено, что на сводах антиклинальных складок Хамамдаг-море, Сангачалы-море и о. Дуванный продуктивная толща размыта на глубину от 800 до 900 м, а на сводах Аляты-море, Свиной-море, К. Персиянин и б. Погорелая Плита - всего на 300-350 м. На своде поднятия б. Головачева размыв доходит до нижнего подъяруса апшерона; на сводах других поднятий отложения верхнего плиоцена полностью уцелели от размыва.
Структурно-поисковые скважины, пробуренные на отдельных поднятиях, дали ценный материал для литолого-фациальной характеристики разреза апшеронского и акчагыльского ярусов и верхней части продуктивной толщи, а также выявили ряд особенностей структурных и стратиграфических соотношений на этих поднятиях.
Наибольший разрез апшеронского яруса изучен на структурах Аляты-море, К. Игнатия и б. Головачева. На других участках вскрыты лишь отдельные его интервалы. Средняя нормальная мощность яруса в Бакинском архипелаге оценивается примерно в 1200 м [8]. На ряде участков (Аляты-море, Дуванный-море, Погорелая Плита и др.) мощность апшерона значительно сокращается за счет выклинивания нижнего подъяруса. Разрез апшерона в архипелаге выражен в той же литофации, что и на прибрежных участках суши.
Акчагыльский ярус широко развит в Бакинском архипелаге. Наибольшая мощность его отмечена на юго-западном крыле б. Головачева (80 м), наименьшая (6 м) на поднятии о. Свиной, на присводовых участках некоторых поднятий он отсутствует.
Продуктивная толща изучена по данным структурно-поискового бурения (грунтовые разрезы, электрокаротаж) до глубины 1600 м от подошвы акчагыльского яруса; более глубокие горизонты ее вскрыты единичными разведочными скважинами на структурах Сангачалы-море, о. Дуванный и о. Свиной.
В скв. 4, 7 и 21 Сангачалы-море и скв. 3 о. Дуванный вскрыты VII-е горизонты продуктивной толщи (по карадагской разбивке), хорошо выраженные на каротажных диаграммах (рис. 2).
Анализ разрезов пробуренных скважин и песчаников из брекчии грязевых вулканов Бакинского архипелага показал, что литологический состав и минералогическая ассоциация пород продуктивной толщи здесь имеют много общего с ее разрезами на Ашперонском полуострове, в Кобыстане и Прикуринской низменности, причем отчетливо устанавливается сходство изученной бурением части разреза продуктивной толщи с разрезами Кобыстана и Прикуринской низменности.
Апшеронский тип песчаных пород встречается в выбросах группы грязевых вулканов северной и северо- восточной частей архипелага. Это позволяет считать, что апшеронская фация в Бакинском архипелаге занимает нижнюю часть разреза продуктивной толщи. Данные бурения на южных периклиналях поднятия Дашгиль, Кянизадаг, южном крыле Карадага и на других структурах также указывают на то, что в минералогическом составе нефтегазоносных горизонтов нижней части продуктивной толщи этих площадей преобладают кварцевые пески, по-видимому, занесенные из той же питающей провинции, откуда снабжался Апшеронский полуостров.
Большинство структурных зон архипелага является продолжением в море складок Кобыстана и Прикуринской низменности, и по форме, и по степени дислокации они сходны со структурными элементами, развитыми в прибрежных районах (рис. 3).
Бурением фиксируется обширная сеть нарушений, осложняющих структурные элементы Бакинского архипелага. Наиболее развиты продольные разрывы, приуроченные к присводовым участкам и имеющие значительные амплитуды смещения; они тянутся вдоль антиклинальных зон на десятки километров и по форме и возрасту подобны нарушениям, широко распространенным в Прикуринской низменности. По продольным разрывам на некоторых участках опустились присводовые части поднятий. Грабеновая форма нарушений в Бакинском архипелаге отмечена на поднятиях о. Свиного, Дуванный-море, Аляты-море и о. Булла. Наличие в грабенах отложений апшеронского и бакинского ярусов говорит о послебакинском возрасте этих нарушений.
В Бакинском архипелаге отмечаются естественные выходы нефти и газа из грязевулканических очагов. Кроме того, многие обломки песчаных пород, выброшенные вулканами, пропитаны нефтью.
Признаки нефти и газа отмечались в структурно-поисковых скважинах на площадях Аляты-море, о. Дуванный, Хамамдаг-море, К. Персиянин, б. Головачева (продуктивная толща) и о. Обливной, о. Глиняный, о. Лось (ашперонский ярус). На о. Булла в скв. 20 получен приток газа (до 30 000 м3/сутки) из продуктивной толщи, а в скв. 5, пробуренной в 1961 г. на о. Обливной, из среднего апшерона (с глубиныоколо 1200 м) подняты хорошо пропитанные нефтью пески.
На основании приведенных данных можно предполагать, что перспективы поисков залежей нефти и газа в Бакинском архипелаге связаны с продуктивной толщей и прежде всего с нижней частью ее разреза (ниже 2600 м от подошвы акчагыла).
На площадях Кянизадаг, Дуванный (юго-восточная периклиналь) и Дашгиль залежи нефти и газа открыты в среднем отделе и в низах балаханской свиты продуктивной толщи. На юго-восточных периклиналях этих поднятий, судя по геологическим данным, в кирмакинской и подкирмакинской свитах, возможно, также имеются песчаные объекты, представляющие интерес для разведки.
Кроме того, в закрытых по продуктивной толще антиклиналях залежи нефти и газа могли образоваться также и в верхней части разреза (кобыстано-прикуринский тип), где в некоторых скважинах наблюдаются хорошие коллекторы.
На основании имеющихся данных [2, 3, 4, 8] можно отметить, что коллекторы нижней части продуктивной толщи на поднятиях Сангачалы-море, о. Дуванный и Аляты- море должны быть более благоприятны для скопления залежей газа и нефти, чем на смежных поднятиях на суше. Поэтому в первую очередь разведку продуктивной толщи следует вести на них. К той же категории поднятий относится открытое в 1960 г. сейсморазведкой поднятие о. Булла.
Значительные перспективы в Бакинском архипелаге связаны с апшеронским ярусом, при прохождении которого в структурных скважинах на о. Глиняный, о. Свиной, о. Обливной, о. Лось, б. Головачева и других наблюдались интенсивные нефтегазопроявления в высокопроницаемых рыхлых песках и песчано-ракушниковых породах среднего апшерона. Наличие промышленно нефтеносных горизонтов в апшеронском ярусе на суше (Нефтечала, Хиллы, Дуздаг, Пирсагат) дает основание считать апшерон вторым объектом поисков и разведки нефти и газа на погребенных структурах Бакинского архипелага. К числу подобных перспективных поднятий относятся Булла-море, зона Бяндован-Кумани, б. Андреева, б. Калмычкова, б. Карагедова, Куринский Камень и др.
Следовательно, разведочные работы должны быть развернуты в первую очередь на следующих морских поднятиях, примыкающих к известным месторождениям нефти и газа.
1. Б. Макарова, расположенная в зоне Балаханы - Сураханы - о. Песчаный и обладающая структурными и литофациальными признаками, выдвигающими ее в одну из наиболее перспективных морских площадей.
2. Сангачалы-море, о. Дуванный и Аляты-море, тесно примыкающие к известным нефтяным и газоконденсатным месторождениям Карадаг, Дуванный, Дашгиль и расположенные в зоне распространения апшеронской литофации среднего и нижнего отделов продуктивной толщи.
На всех перечисленных поднятиях основной задачей является разведка продуктивной толщи от низов балаханской свиты до контакта с подстилающими отложениями.
3. О. Булла и Булла-море, тесно связанные со второй группой структур. На этих поднятиях полностью уцелели от размыва продуктивная толща и акчагыл - апшеронские отложения.
4. Антиклинальная зона Бяндован - о. Обливной - б. Кумани, в которой также уцелел от размыва весь средний и верхний плиоцен. В материковой части этой зоны, на площади Калмас, открыты нефтяные и газоконденсатные залежи в верхнем отделе продуктивной толщи и апшеронском ярусе.
Основной задачей разведки на поднятиях третьей и четвертой групп является изучение условий нефтеносности продуктивной толщи, в том числе ее верхнего отдела и попутно апшеронского яруса.
5. Хамамдаг-море, отделенное от Пирсагатской структуры неглубокой седловиной, где наблюдался кратковременный, но мощный нефтяной фонтан. Из-за глубокого размыва свода Хамамдагской структуры здесь может быть вскрыта подошва продуктивной толщи на меньшей глубине, чем на других участках архипелага, и выявлены разрез и нефтеносность пород низов толщи, а также условия залегания их на подстилающих отложениях.
6. Параллельно с разведкой южного крыла Локбатана, должно разведываться выявленное здесь погребенное миоцен - олигоценовое поднятие Локбатан-море.
Обширные перспективы дальнейшего разворота поисков залежей газа и нефти в Бакинском архипелаге связаны также с известными антиклинальными поднятиями о. Свиной, К. Персиянин, б. Погорелая Плита, б. Головачева, о. Куринский Камень и др.
Широкая полоса моря, примыкающая к Апшеронскому полуострову с юга и к Кобыстану и Прикуринской низменности с юго-востока, от м. Шахова до г. Ленкорань, с большим числом крупных антиклинальных поднятий и с благоприятными литофациальными признаками нефтеносных свит, представляет собой наиболее перспективную часть территории Азербайджана для поисков крупных газовых и нефтяных месторождений в ближайшие годы.
ЛИТЕРАТУРА
1. Абих Г.В. О появившемся в Каспийском море острове и материалы к познанию грязевых вулканов Каспийской области. Тр. Геолог, инстит. Аз. НФАНа, т. XII/63, 1939.
2. Алиев А.Г. Петрография продуктивной толщи Кобыстана. АН. Азерб. ССР, 1957.
3. Айресов С.М. Нефтеносность юго-западной прибрежной, подводной полосы Каспийского моря. ОНТИ, Азнефтеиздат, 1933.
4. Ахмедов Г.А. Геология и нефтеносность Кобыстана. Азнефтеиздат, 1937.
5. Баба-Заде Б.К., Цигер Б.М. Новый тип залежи на Карадагской площади Апшеронского полуострова. ННТ, № 1, 1957.
6. Губкин И.М. Тектоника юго-восточного Кавказа в связи с нефтеносностью этой области. ОНТИ, 1934.
7. Дурмишьян А.Г. Вопросы геологии, разведки и разработки газоконденсатного месторождения Карадаг. Азнефтеиздат, 1960.
8. Путкарадзе А.Л. Бакинский архипелаг. Геологическое строение и перспективы нефтегазоносности. Азнефтеиздат, 1958.
Объединение Азнефть

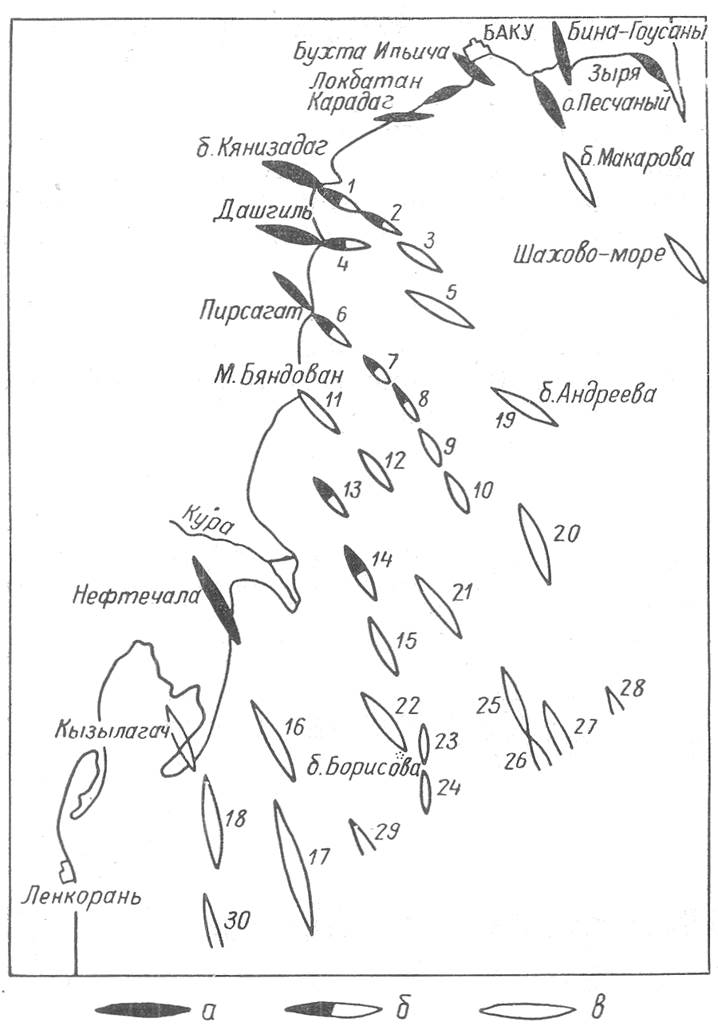

Рис. 1. Схема расположения антиклинальных поднятий в южной прибрежной зоне Апшеронского полуострова и Бакинском архипелаге.
Морские антиклинали: 1 - Сангачалы-море; 2 - Дуванный-море; 3 - о. Булла; 4 - Аляты-море; 5 - Булла-море; 6 - Хамамдаг-море; 7 - Свиной-море; 8 - К. Персиянин; 9 - К. Игнатия; 10 - б. Корнилова-Павлова; 11 - Бяндован-море; 12 - б. Кумани; 13 - Погорелая Плита; 14 - б. Головачева; 15 - б. Карагедова; 16 - Куринский Камень 1; 17 - Куринский Камень 2; 18 - Южно-Куринская; 19 - б. Андреева; 20 - б. Фиолетова; 21 - б. Калмычкова; 22, 23, 24 - группа складок б. Борисова; 26, 26, 27 - группа складок Безымянная; 28, 29, 30 - поднятия, оконтуренные не полностью. Антиклинали: а - на которых открыты промышленные залежи нефти и газа; б - изученные структурным бурением; в - открытые геофизикой, но не изученные бурением.

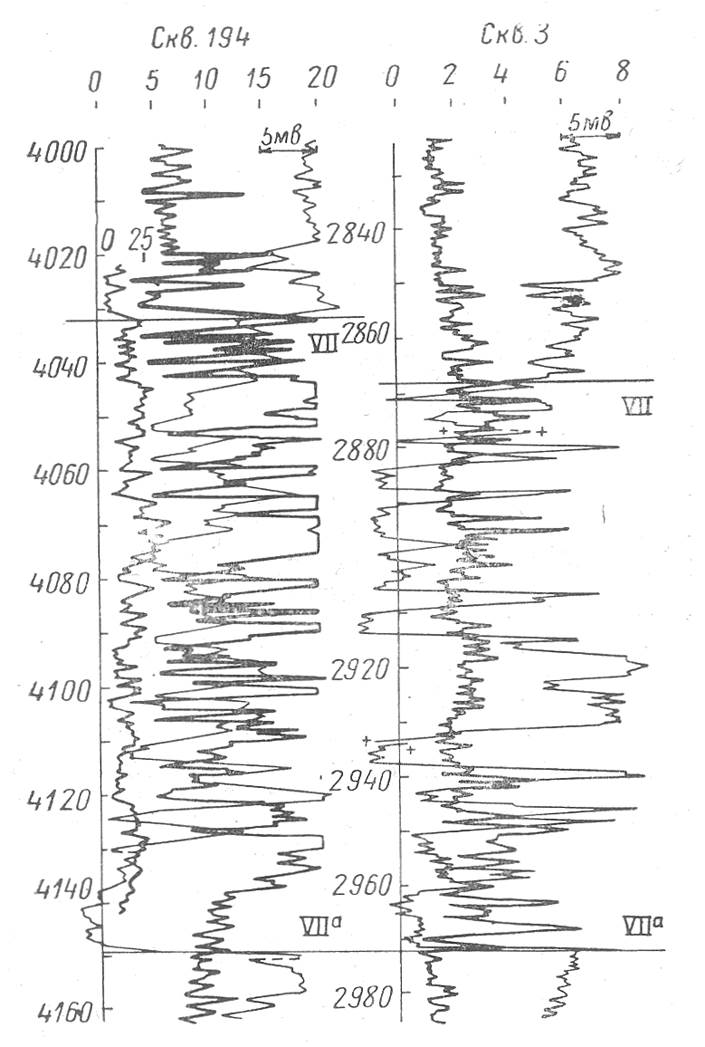

Рис. 2. Сопоставление каротажных диаграмм разведочных скв. 194 Карадаг и скв. 3 о. Дуванный.

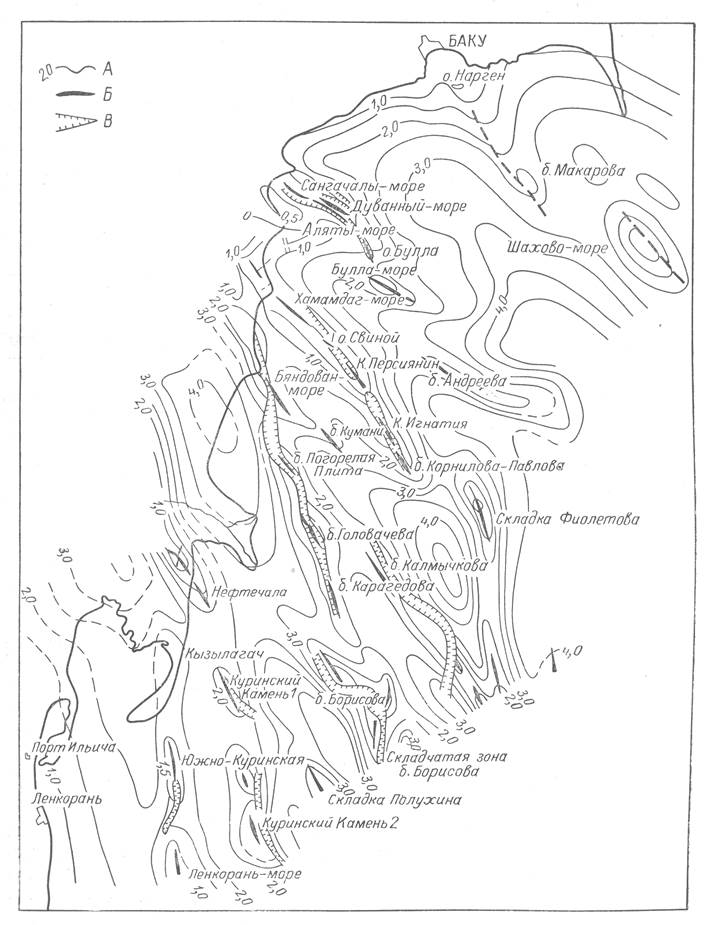

Рис. 3. Структурная схема южной прибрежной зоны Апшеронского полуострова и Бакинского архипелага (по данным сейсморазведки и бурения).
А - изогипсы подошвы акчагыла; Б - присводовые участки антиклинальных складок; В - зоны нарушений.
