Геофизические методы разведки на нефть и газ в СССР

А.И. БОГДАНОВ, С Г. КОМАРОВ, В.В. ФЕДЫНСКИЙ

Возникновение и основные этапы развития

Одной из стран, где впервые в мире физические методы были использованы для изучения геологического строения земной коры и поисков полезных ископаемых и тем было положено начало новой важной отрасли науки и техники - разведочной геофизики, была молодая социалистическая Советская Россия. В 1919 г. по инициативе В.И. Ленина были начаты изыскания железорудной промышленной базы, близкой к центру страны, в области Курской магнитной аномалии. Здесь впервые гравиметрический и магнитный методы геофизической разведки были привлечены к решению крупных геологических проблем. Через 6 лет, в 1925 г., были начаты геофизические работы в нефтяной промышленности поисками и разведкой соляных куполов в Урало-Эмбенской области гравиметрическим методом. За 32 года своего развития геофизика стала одним из основных методов поисков и разведки нефтяных и газовых месторождений в Советском Союзе. Высокая эффективность геофизических методов в полевой разведке и промысловых исследованиях на скважинах привела к непрерывному росту объема геофизических работ на нефть и газ в СССР. Ныне Советский Союз занимает второе место в мире после США по объемам, этих работ.

Геофизические работы на нефть и газ в настоящее время проводятся по трем основным направлениям: 1) изучение регионального геологического строения обширных областей, перспективных в нефтегазоносном отношении; 2) поиски и подготовка структур к глубокому разведочному бурению; 3) исследования в скважинах для изучения разреза и выделения продуктивных горизонтов.

Для решения задач, возникающих по всем этим направлениям, в нефтяной промышленности СССР ведутся полевые разведочные работы гравитационным, магнитным, электрометрическим и сейсмическим методами. Проводятся опыты по пояскам нефтегазовых месторождений с воздуха при помощи радиометрии. Более половины всех полевых геофизических разведочных партий работает сейсмическим методом, удельный вес которого в нефтяной геофизике возрастает с каждым годом (рис. 1).

Наиболее важным видом геофизических исследований скважин является электрический и радиоактивный каротаж. Последний получает с каждым годом все более широкое распространение (рис. 2).

За истекшие годы на обширных территориях Советского Союза проведены региональные геофизические исследования, которые существенно расширили наши представления о глубинном геологическом строении новых перспективных территорий для поисков нефти и газа. Только за 1951-1956 гг. геофизическими работами было подготовлено к глубокому разведочному бурению 296 структур. Количество таких структур возрастало с каждым годом (рис. 3). В эту же пятилетку на 39 площадях, подготовленных геофизическими методами, были открыты новые залежи нефти и газа. Тысячи скважин ежегодно исследуются при помощи каротажа. Все это дает большой экономический эффект в деле поисков и разведки нефтяных месторождений и создания резервов для быстрого развития советской нефтяной промышленности.

Развитие геофизических методов разведки в нефтяной промышленности прошло ряд различных этапов: 1) возникновение и опробование геофизических методов разведки на нефть и газ (1925-1934 гг.); 2) довоенный период (1935-1941 гг.); 3) период Великой Отечественной войны (1941 - 1945гг.); 4) послевоенный период (1945-1957 гг.).

Первое десятилетие геофизической разведки на нефть и газ прежде всего характеризуется поисковыми опытно-методическими работами и созданием научно-теоретических и технических основ различных методов. В 1925 г. начинаются работы по изучению соляных куполов Урало-Эмбенской области гравитационным методом, при помощи вариометров и маятников. На следующий год подобные же работы ставятся в Азербайджане с целью изучения антиклинальных структур, сложенных песчано-глинистыми породами. В том же 1926 г. также в Азербайджане впервые испытывается магнитная разведка с весами Шмидта. Теоретические основы метода первых вступлений в сейсморазведке были даны в 1926 г., а первые сейсморазведочные работы на нефть были выполнены в 1929 г. в Грозненском районе. Одновременно в 1929 г. французскими специалистами совместно с молодыми советскими инженерами была успешно испытана электроразведка для изучения нефтеносных структур в Грозненском районе, а также проведен электрический каротаж глубоких разведочных буровых скважин в районах Грозного, Баку, Майкопа.

Во второй период (1935-1941 гг.) в комплексе геофизических методов разведки на нефть особое значение приобрела сейсморазведка, большое внимание было уделено применению электроразведки и гравиметрии; меньшее значение на этом этапе имела магниторазведка, которая осуществлялась при помощи наземных приборов.

В 1935 г. в ВКГР (Всесоюзная контора геофизической разведки) были созданы первые советские пятиканальные сейсморазведочные станции на автомашинах. В то время это было большим техническим достижением, так как позволило применить к поискам и разведке нефтеносных структур сейсмический метод отраженных волн - наиболее точную и эффективную для этой цели модификацию сейсморазведки- и разработать в короткие сроки рациональные системы наблюдений и методы обработки записей.

Сейсмический метод разведки очень быстро стал весьма эффективным и его начали с успехом применять в геосинклинальных областях и во впадинах платформ на Кавказе, в Урало-Эмбенском районе, Днепровско-Донецкой впадине, где до Великой Отечественной войны сосредоточивались все действующие сейсмические партии. В 1940 г. их было 23. Наряду с разработкой и внедрением метода отраженных волн Г.А. Гамбурцев и его сотрудники с 1937 г. разрабатывали в Геофизическом институте АН СССР корреляционный метод преломленных волн (КМПВ), позволивший использовать принципы фазовой корреляции для выделения и интерпретации последующих (а не только первых, как это было раньше) вступлений преломленных волн. Эта работа, выполнявшаяся в тесной связи с проблемами геофизической разведки на нефть, привела к возникновению таких новых модификаций сейсморазведки (метод удаленных взрывов, глубинное сейсмическое зондирование), которые намного увеличили глубинность сейсмических исследований.

Немалое значение имела в период 1935-1941 гг. электроразведка, теория, техника и методика которой в это время получили значительное развитие. Если до 1935 г., в первый период применения электроразведки, основным методом исследования было профилирование, то в 1935-1941 гг. наибольшее значение приобрел метод вертикального электрического зондирования (ВЭЗ).

Приемы интерпретации кривых ВЭЗ были разработаны усилиями большого- коллектива геофизиков-нефтяников. Электроразведка сразу же показала, что ее наибольшие возможности относятся к изучению сравнительно не глубоко залегающих структурных форм. Она оказалась весьма полезной на Русской платформе, в Предуральском и Днепровско-Донецком прогибах, особенно в первый период их изучения и расшифровки строения верхней части осадочной толщи. Следует особо отметить весьма интересное использование электропрофилирования на Каспийском море, вокруг берегов Апшеронского полуострова, которое было первым шагом в деле развития морской геофизики.

Гравиметрический метод разведки в 1935-1941 гг. располагал маятниковыми приборами и вариометрами. Аппаратура для этих работ начала изготовляться в 30-х годах в СССР.

Несмотря на небольшую точность и низкую производительность, маятниковые наблюдения позволили получить первое представление о гравитационном поле обширных, закрытых новейшими отложениями с совершенно не изученным глубинным строением территорий, таких, как Прикуринская и Прикаспийская низменности, Кара- Кумы, Устюрт, равнины Северного Кавказа, Западной Сибири и многие другие. Была установлена возможность изучения гравиметрическим методом глубинного строения площадей, закрытых морскими водами.

Детальные работы с гравитационным вариометром оказались чрезвычайно эффективными при поисках солянокупольных структур в Урало-Эмбенской области и Восточной Украине, в Днепровско-Донецкой впадине. С успехом эти работы также развивались в предгорных впадинах Средней Азии, в Западном Приуралье, на Байкале и в ряде других районов. Было установлено, что довольно значительный класс геологических структур может с успехом изучаться гравиметрическим методом, но для успеха гравиметрической разведки на нефть необходим, во-первых, охват обширных территорий и установление общих закономерностей гравитационного поля, во-вторых, проведение гравиметрических работ в областях с горным или холмистым рельефом и, в-третьих, повышение точности и производительности гравиметрических работ. Эти условия могли быть реализованы только при применении гравиметров, к разработке и освоению которых советские геофизики приступили перед самым началом; Великой Отечественной войны.

Оценка значения магнитного метода в нефтяной промышленности в период 1935-1941 гг. не была единодушной. Основным прибором для магнитной съемки тогда были вертикальные магнитные весы Шмидта - прибор очень простой и достаточно точный и производительный в полевых работах. Изготовление таких весов без особого труда было налажено в Ленинграде. Обширные работы по магнитной съемке в перспективных на нефть и газ областях, а также детальные съемки отдельных важных участков были выполнены в Азербайджане, на Украине, в Восточной части Русской платформы, в Западной Сибири и других районах. В результате этих работ, с одной стороны, выяснилась связь между аномалиями магнитного поля и глубинным строением различных тектонических областей. Это сделало магнитометрию наряду с гравиметрией общепризнанным методом регионального геофизического исследования. Однако при довоенном уровне техники магнитная съемка отставала от гравиметрических работ. С другой стороны, совершенно отчетливо определились трудности интерпретации сложных аномалий геомагнитного поля, что заставило ограничить поисковое применение магнитного метода особо благоприятными объектами, вроде солянокупольных структур с кепроком из довольно сильно намагниченного диабаза или сбросов, к которым приурочены мелкие локальные магнитные аномалии. Все это вызывало разговоры о малом значении магнитометрии в общем комплексе геофизических методов разведки на нефть. Последующее развитие нефтяной разведочной геофизики показало, что дело заключалось в том, что магнитный метод нуждался в техническом совершенствовании.

Своеобразно развивалась в довоенный период промысловая геофизическая служба. К 1935 г. электрический каротаж получил (повсеместное распространение при бурении нефтяных скважин. В Баку, Грозном, на Эмбе были организованы хорошо оснащенные каротажные конторы, и так как в то время почти весь объем бурения на нефть сосредоточивался в этих районах, то сначала такая организация удовлетворила производство. Однако позже взаимная разобщенность ячеек каротажной службы оказалась настолько отрицательно на их техническом прогрессе, а организация бурения в новых нефтеносных районах предъявила такие требования к промысловым геофизикам, что встал вопрос о новых организационных формах этой службы, что и было сделано во время войны.

В 1934 г. в Советском Союзе начали разработку радиоактивного каротажа, получившего впоследствии, уже после войны, значительное развитие. Вскрытие нефтяных пластов при помощи перфорации обсадных колонн по данным каротажа также вошло с 30-х годов в круг обязанностей геофизиков.

Третий период развития советской нефтяной разведочной геофизики (1941 - 1945 гг.) совпал с годами Великой Отечественной войны. Продолжение и развитие геофизической разведки проходили в тяжелых условиях нехватки кадров, материально-технических средств, с постоянным перебазированием разведочных предприятий сперва на восток, а затем, по мере разгрома и изгнания немецко-фашистских агрессоров, на запад. В этих условиях особенно ярко проявились сила социалистической организации производства, сознательность, дисциплинированность и выдержка советских людей. Значение нефти как стратегического сырья определило необходимость дальнейшего развития и усиления геофизических работ в Советском Союзе, с чем успешно справилась единая геофизическая служба нефтяной промышленности. Объем геофизических работ на нефть во время Великой Отечественной войны не только не уменьшился, но и значительно возрос. В 1943 г., когда почти вся оккупированная немцами территория находилась еще в руках врага, объем разведочных геофизических работ в нефтяной промышленности возрос в 1,5 раза по сравнению с 1941 г. Основное значение имели геофизические работы, выполненные в период войны на востоке Европейской части СССР - в Башкирии, Куйбышевском Поволжье, Урало-Эмбенской области, а также вблизи старых эксплуатационных районов Азербайджана и Туркмении. Продолжался также, хотя и в замедленном темпе, технический прогресс геофизической разведки. С каждым годом все большее значение приобретал сейсмический метод, прочно занявший первое место по удельному весу среди других методов (около 50% к концу войны). Увеличивалась геологическая эффективность работ, в технику и методику геофизических исследований вносились все новые усовершенствования. Особым достижением явилась разработка аппаратуры и методики морской сейсморазведки, организованной на Каспийском море. Ее результаты сыграли большую роль в развитии ныне знаменитых морских нефтяных промыслов в Азербайджане. В труднодоступных районах Туркменской пустыни выход из положения был найден успешным применением воздушных взрывов, что позволило в условиях нехватки оборудования в военное время обходиться в некоторых районах без буровых станков для бурения взрывных скважин. В области гравиметрии за период войны были созданы первые образцы советских гравиметров и проведены первые полевые работы на Кавказе и в Средней Азии, показавшие технические преимущества новой аппаратуры. Объединение промыслово-геофизической службы в период войны в ГСГТ и тресте Азнефтегеофизика в Баку обеспечило дальнейшее широкое применение электрического каротажа при бурении разведочных и эксплуатационных скважин в нефтяной промышленности. Главным достижением военного периода явился опыт комплексного применения геофизической разведки в нефтеносных районах, что в сочетании с геологическими исследованиями привело к высоким производственным результатам. Этот опыт был полностью реализован в послевоенное время. Также нужно подчеркнуть проведение в конце военного периода таких мероприятий, которые предусматривали резкое возрастание геофизических разведочных работ на нефть по окончании войны и имели своей целью обеспечить соответствующее развитие геофизической службы нефтяной промышленности в послевоенный период.

К таким мероприятиям относятся организация системы новых геофизических предприятий на местах, особенно на территории Волго-Уральской нефтеносной области (Саратов, Куйбышев и др.), создание Научно-исследовательского института прикладной геофизики в Москве, а также введение геофизической специальности в ряде техникумов и высших учебных заведений.

Четвертый период развития советской нефтяной геофизики охватывает время с момента окончания Великой Отечественной войны до перехода к новым формам децентрализованной организации советской промышленности (1945-1957 гг.). Он закончился ко времени написания настоящей статьи, и его итоги могут быть подведены лишь предварительно. Истекшие 12 лет были периодом быстрого развития нефтяной разведочной геофизики.

После войны существенно изменилось географическое распределение геофизических работ. Важным объектом разведки и промысловых исследований стала Волго-Уральская нефтеносная область, вышедшая на первое место по добыче нефти в Советском Союзе. Расширилась сфера применения геофизической разведки на нефть. Теперь геофизические работы на нефть ведутся от Карпат на западе до Сахалина и Камчатки на востоке. В ряде северных районов Русской равнины и Сибири болота, тайга, морозы и другие природные условия затрудняют проведение этих работ. В песках Средней Азии природные условия иные, но не менее трудные. Геофизические работы встретили также значительные трудности из-за геологических условий в некоторых важнейших районах. На Русской платформе и в ряде районов Сибири осадочные породы, в том числе и промышленно-нефтеносный девон, образуют очень пологие складки, амплитуды которых сравнимы с погрешностью в определении их глубин сейсмическим методом. Большие затруднения для сейсмической разведки возникли также в предгорных районах Кавказа, Карпат и горных сооружений Средней Азии, где структуры подвергнуты разрывным дислокациям и перекрыты мощным чехлом экранирующих сейсмические волны галечниковых толщ и конгломератов. В преодолении этих серьезных затруднений под влиянием требований нефтяной промышленности происходило развитие геофизических методов разведки. Большое значение приобрели региональные геофизические работы благодаря развитию аэромагнитного метода разведки, применению корреляционного метода преломленных волн в сейсморазведке и широкому внедрению гравиметров. Были разработаны аппаратура и методы для поисков и разведки морских нефтяных месторождений гравиметрическим и электрометрическим методами, полностью автоматизирована аппаратура для электрического каротажа, разработаны и внедрены радиометрические методы изучения скважин, опробована полевая съемка нефтеносных районов. Широкое применение получили также другие методы изучения скважин, основанные на использовании принципов ядерной физики, такие, как изучение технического состояния скважин при помощи радиоактивных изотопов или определение взаимного положения колонн при многоствольном бурении и т. п. Условия, которые дали возможность обеспечить быстрое количественное и качественное развитие советской нефтяной разведочной геофизики в послевоенный период, состояли в решении таких коренных вопросов, как вопросы кадров, научно- исследовательской работы, геофизического приборостроения, материально- технической базы геофизических работ.

Постановка перед нефтяниками-геофизиками все более сложных геологопоисковых и разведочных задач, необходимость повышения технической и экономической эффективности геофизической разведки на нефть и газ потребовали значительного увеличения объемов и темпов научно-исследовательской работы в области геофизики. Большой объем научно-исследовательских работ по нефтяной геофизике был проведен в послевоенные годы во Всесоюзном научно-исследовательском институте геофизических методов разведки (ВНИИГеофизика), в геофизических секторах геологических исследовательских нефтяных институтов Москвы, Уфы и Баку, а также в многочисленных тематических партиях геофизических предприятий. Немалую помощь разработкой отдельных вопросов оказали институты нефти и физики Земли (бывший Геофизический институт) Академии наук СССР и геофизические кафедры высших учебных заведений, тесно связанных с нефтяной промышленностью (Москва, Ленинград, Баку, Львов). Научно-исследовательская работа по нефтяной геофизике развивалась в основных четырех направлениях: 1) разработка теории и методики геофизических исследований; 2) создание, испытание и внедрение новой и усовершенствованной геофизической аппаратуры; 3) изучение экономики и техники, а также разработка улучшенных форм организации геофизических работ и повышение их качества; 4) анализ и обобщение геофизических материалов по геологическим регионам. Последняя задача решалась совместно геологами и геофизиками на основе всестороннего сопоставления данных различных методов исследования. Острая потребность в научно-исследовательских работах привела к тому, что их объем за рассматриваемый период увеличился более чем в 30 раз, и все же многие вопросы в этой области до сих пор остаются не разрешенными. Очевидно, необходимо дальнейшее улучшение организации и повышение эффективности научно-исследовательских работ в области нефтяной геофизики.

Современное состояние полевых разведочных методов

В настоящее время для выяснения общих закономерностей глубинного строения территорий, перспективных на нефть и газ, широко применяются аэромагнитная съемка, гравиметрические и электроразведочные работы, а также сейсмические исследования по методу преломленных волн. Непосредственная подготовка структур к глубокому разведочному бурению осуществляется с учетом результатов работ перечисленными методами при помощи сейсморазведки отраженными волнами. Необходимо подчеркнуть, что чем лучше изучена территория общими геофизическими работами, тем более эффективно применение сейсмического метода отраженных волн, затраты на который сейчас составляют более трех четвертей всего объема работ. За последние годы проводились также опытные работы по применению радиометрической съемки для изучения нефтяных месторождений. Этому вопросу было посвящено несколько специальных статей в нашем журнале, почему мы на нем далее не останавливаемся.

Аэромагнитная съемка

Аэромагнитная съемка, почти полностью вытеснившая в последние годы наземную магнитную съемку, значительно экономичнее последней и позволяет изучить характер магнитного поля при различных высотах полета на обширных труднодоступных территориях Советского Союза. Результаты аэромагнитной съемки широко используются для тектонического районирования обширных территорий и установления закономерных связей между магнитными аномалиями и структурами в осадочных горных породах. При этом немаловажное значение имеет количественное определение глубин залегания магнитных масс. В частности, в районах восточной части Русской платформы, в западном Казахстане и юго-западной Туркмении наблюдается соответствие простираний полосовых магнитных аномалий и структур осадочного чехла. В большинстве случаев развитие структур в осадочной толще приурочено к зонам наибольших градиентов магнитного поля.

По данным аэромагнитных съемок составляются структурно-тектонические карты, которые используются для направления поисково-разведочных работ, выделяются древние массивы среди более молодой складчатости, области поднятий и прогибов фундамента, трассируются тектонические нарушения и т. п. Аэромагнитные съемки производятся при помощи отечественных аэромагнитометров АЭМ-49 с магнитонасыщенными пермалоевыми элементами, которые позволяют измерять приращения полного вектора земного магнитного поля с точностью порядка 15- 20 гамм. Съемки проводятся в масштабах от 1 : 2000000 до 1 : 200000. В настоящее время аэромагнитными съемками указанных масштабов заснята площадь около 9 млн. км2 на территории Западной и Восточной Сибири, Дальнего Востока, Европейской части СССР, Казахстана и Средней Азии.

В процессе аэромагнитных съемок велась работа по их усовершенствованию. Разработана и опробована методика создания воздушной опорной сети. В последние годы была усовершенствована и нашла широкое применение аэрофотопривязка магнитных наблюдений, что значительно повысило точность съемки. Ведутся разработка и опробование радиогеодезического метода привязки, который дает возможность проводить детальную съемку в пустынных районах и над водными бассейнами, где визуальная привязка неосуществима.

К 1960 г. вся территория Советского Союза должна быть покрыта мелкомасштабной аэромагнитной съемкой. Предстоит выполнить детальную съемку наиболее перспективных районов. Для этого необходимо дальнейшее усовершенствование техники и методики работ, а также методики геологической интерпретации данных магнитной съемки. В этом направлении намечаются следующие работы.

1.     Усовершенствование существующей и создание новой аппаратуры, более стабильной и чувствительной, и, в частности, создание аппаратуры, основанной на принципе ядерного резонанса, способной осуществлять измерение магнитного поля с точностью 1 - 2 гаммы.

2.     Усовершенствование методов привязки аэромагнитных съемок и особенно методов фото- и радиогеодезической привязки.

3.     Усовершенствование приемов количественной интерпретации данных аэромагнитной съемки в направлении повышения их точности и однозначности.

Гравиметрическая съемка

Гравиметрическая разведка наряду с аэромагнитной съемкой получила в СССР широкое развитие главным образом как метод изучения региональной глубинного геологического строения обширных площадей. Данные съемки при помощи гравиметров с сечением изоаномал в 5 и 2 мгл позволяют производить тектоническое районирование обширных площадей, закрытых плащом молодых отложений и слабо изученных бурением. На гравиметрических картах четко выделяются крупные уступы в рельефе фундамента, погребенные складки, соляные купола и т. д. Детальные гравиметровые съемки с сечением изоаномал в 1 и 0,5 мгл позволяют выявлять в ряде случаев структуры третьего порядка, являющиеся непосредственными объектами разведочных работ. Сочетание детальных гравиметровых работ с электроразведочными и сейсмическими позволяет обнаруживать рифогенные поднятия перекрытых толщей гидрохимических осадков, устанавливать наличие козырьков соли у многих солянокупольных структур Урало-Эмбенского района и т. п.

В настоящее время гравиметровые работы в нефтяной промышленности ведутся при помощи гравиметров. Основным типом гравиметра является астазированный кварцевый гравиметр типа ГАК-3М, обеспечивающий точность порядка 0,3 мгл. Для рекогносцировочных съемок используется пружинный гравиметр-высотомер, позволяющий производить высотную привязку гравиметровых пунктов. Для работ на море используются донные гравиметры с телеуправлением.

В зависимости от условий работ для транспортировки гравиметров используются гравиметровые станции на автомашинах повышенной проходимости, речные катеры, морские суда, легкие самолеты и вертолеты.

Проведена значительная работа по усовершенствованию геодезических работ по привязке пунктов гравиметровых наблюдений и определению их высот. Для этой цели в труднодоступных районах широко используются материалы аэрофотосъемки. При производстве съемок на море применяется радиогеодезический метод фазового зонда, позволяющий определять координаты пунктов на значительном, (до 300-350 км) удалении от берегов. Этот метод успешно опробован и на суше при производстве работе равнинных районах.

Успешно опробован фазовый гетеродинный метод определения координат с использованием серийных радиостанций небольшой мощности. Создана облегченная схема фазового зонда, которую можно монтировать на самолете и производить определение его координат в полете.

Для определения высот пунктов гравиметровых наблюдений в труднопроходимых для транспорта районах применяются, кроме гравиметров-высотомеров, дифференциальные барометры. В районах, где может быть использован автомобильный транспорт, используются высотомеры-автоматы, смонтированные на автомашинах ГАЗ-69.

Наряду с развитием методики и техники гравиметрической съемки развивалась и усовершенствовалась методика обработки и геологической интерпретации ее результатов. Разработаны эффективные способы уравнивания и увязки гравиметрических сетей, различные способы выделения локальных и региональных полей, разработаны способы вычисления вертикального аномального градиента и высших производных потенциала по аномальным значениям силы тяжести и др. При интерпретации гравитационных аномалий стали шире привлекаться данные других геофизических методов и результаты определения физических свойств (плотности) горных пород. Проведена большая работа по составлению сводных гравитационных карт разного масштаба как для отдельных нефтеносных районов, так и для всей страны в целом.

Для дальнейшего усовершенствования гравиметрического метода разведки требуется решить следующие основные задачи.

1.     Коренное улучшение гравиметрической аппаратуры - создание высокоточных гравиметров (0,05-0,1 мгл) для наземных, а также для подводных и надводных наблюдений. Решение этой задачи может быть успешно осуществлено на базе отечественного кварцевого астазированного гравиметра ГАК-3М, конструкция упругой системы которого обеспечивает возможность достижения весьма высокой угловой чувствительности и механической устойчивости. Наряду с использованием кварцевых систем в качестве чувствительных элементов гравиметров необходимо продолжать работы по улучшению конструкции пружинных гравиметров и. усовершенствованию технологии изготовления и обработки пружин.

Для подводных наблюдений могут быть использованы кварцевые гравиметры с повышенным затуханием и струнные гравиметры.

Необходимо также поставить вопрос о создании аппаратуры для наблюдений на борту вертолетов в зависании и движении.

2.     Усовершенствование методики и техники интерпретации результатов гравиметрических съемок путем дальнейшего развития теории метода и интерпретации и разработки рациональных способов использования математического аппарата по решению прямых и обратных задач гравиметрии. Большое внимание следует уделить разработке новых и усовершенствованию имеющихся способов разделения гравитационного поля на составные части, обусловленные различными геологическими факторами.

3.     Усовершенствование ускоренных способов геодезического обслуживания гравиметрических работ для повышения точности определения координат пунктов наблюдений, повышения производительности этих работ и упрощения методики и техники этих способов.

Электроразведка

Основным методом электроразведки, применявшимся в нефтяной промышленности СССР до 1950 г., был метод вертикальных электрических зондирований (ВЭЗ). Он использовался для решения поисковых задач и для полудетальной разведки. С 1953 г. в связи с внедрением новой электроразведочной аппаратуры и оборудования (электроразведочных станций с осциллографической регистрацией и генераторных групп) начала широко применяться методика глубинных ВЭЗ. с симметричной и дипольной установками. Методика дипольных зондирований (ДЗ) дала возможность освещать разрез до глубин 2000-2500 м при помощи питающей и приемной установок небольших размеров (1-3 км). Кроме того, двустороннее дипольное зондирование дало возможность уверенно отмечать падение опорного горизонта даже с углами порядка 1-2°. На основе дипольно-осевой установки была создана методика глубинной морской электроразведки.

В последние годы была продолжена работа по усовершенствованию метода земных (теллурических) токов (ТТ), и метод начал более широко внедряться в производство для регионального изучения глубинного геологического строения обширных площадей и поисков крупных поднятий опорного электрического горизонта высокого сопротивления (кристаллического и метаморфического фундаментов). Метод ТТ основан на изучении среднепериодных вариаций естественного электрического поля земли и четко отмечает поднятия в рельефе опорного электрического горизонта высокого сопротивления с амплитудой порядка 15% от глубины залегания этого горизонта.

Возможность осуществления глубинных исследований при помощи измерительных установок небольших размеров (500-1000 м) без искусственного мощного источника питания привлекает большое внимание к методу ТТ. Создание на площади съемки опорной сети двусторонних ДЗ повышает надежность данных метода ТТ и позволяет перейти от карт равных значений к изоглубинам.

В настоящее время силами научных работников ВНИИГеофизики и производственных геофизических предприятий ведется работа по усовершенствованию методики двусторонних электрических зондирований в условиях заболоченных и труднопроходимых районов Сибири с целью выявления поднятий в рельефе палеозойского фундамента на глубинах до 3 км. Создается аппаратура, приспособленная для транспортировки на вертолетах, а также монтируемая на вездеходах. Усовершенствуется методика комплексирования работ методами ТТ, ВЭЗ и ДЗ, а также комплексного применения различных установок ДЗ для повышения точности интерпретации кривых зондирования. Наряду с усовершенствованием методов постоянного и естественного токов ведется разработка новых методов электроразведки, использующих переменный ток. При электромагнитном зондировании в отличие от метода переменного тока глубина исследования зависит не только от разноса электродов, но и от частоты питающего тока. В связи с этим возникает возможность осуществления зондирований по двум схемам.

1.     Зондирование с фиксированной частотой, являющееся аналогом схемы ВЭЗ или ДЗ.

2.     Частотное зондирование, при котором изучаются компоненты электромагнитного поля в зависимости от частоты при постоянном расстоянии между питающей и приемной установками. Источником поля может быть либо электрический, либо магнитный диполь (петля, питаемая переменным током).

Наибольшего внимания заслуживает частотное электромагнитное зондирование, позволяющее изучать тектонику отложений, заэкранированных пластами высокого сопротивления. Для реализации этой возможности необходимо создать промышленные образцы генераторной установки переменного тока низкой частоты (0,1-300 гц), большой мощности (20 квт) и приемной аппаратуры высокой избирательности. Необходимо выполнить расчет теоретических кривых частотных электромагнитных зондирований для различных типов разреза.

Большое внимание привлекают также исследования, связанные с изучением геоэлектрического разреза при помощи одновременного наблюдения магнитных вариаций и поля ТТ в широком диапазоне частот. Для разработки магнитотеллурических зондирований необходимо создать высокоточную аппаратуру для регистрации вариаций магнитного поля с периодом 10-40 сек., синхронно с полем теллурических токов. Перспективно также изучение процессов становления поля постоянного тока в земле.

Сейсморазведка

Сейсмические методы разведки получили наиболее широкое применение в нефтяной промышленности для поисков и разведки погребенных структур, а также для регионального изучения глубинного геологического строения газо-нефтеносных провинций.

Большинство сейсморазведочных партий проводит работы методом отраженных волн. Этим методом уверенно выявляются и оконтуриваются погребенные структуры с амплитудами более 30-50 м и освещается строение осадочной толщи мощностью до 4-- 5 км. Точность метода выше, естественно, в условиях песчано-глинистых разрезов и ниже в условиях разрезов, сложенных гидрохимическими и карбонатными породами, характеризующимися высокими скоростями распространения упругих волн. Метод отраженных волн весьма успешно применяется в условиях Днепровско-Донецкой впадины, Северного Кавказа, Прикаспийской впадины, Азербайджана, Туркмении, Западно-Сибирской низменности и других районов, сложенных мезокайнозойскими песчано-глинистыми породами и относящихся к геосинклинальным областям, впадинам и склонам платформ. Несколько ниже эффективность метода в платформенных районах с более пологой складчатостью и высокоскоростным разрезом. Работы методом отраженных волн ведутся усиленно как на суше, так и на морских площадях, преимущественно на Каспийском море.

Метод преломленных волн в его корреляционной модификации применяется преимущественно при региональных исследованиях, связанных с изучением погребенного рельефа кристаллического фундамента. Для изучения взаимосвязи между структурами в осадочной толще и строением земной коры на глубинах до 30-40 км используется методика глубинных сейсмических зондирований. При помощи этой методики прослеживается ряд границ раздела в земной коре, основные из которых приурочены к кровле базальтов и их подошве (граница Мохоровичича). Эти работы проводятся в комплексе с магнито- и гравиразведочными работами. Это дает возможность выявить природу региональных аномалий силы тяжести и установить закономерные связи гравитационного и магнитного полей с особенностями строения осадочной толщи горных пород, что очень важно для ориентировки последующих поисковых работ. Сейсморазведочные работы выполняются с использованием отечественных многоканальных (до 60 каналов) сейсмических станций, обладающих переменной и раздельной фильтрацией, автоматическими регуляторами амплитуд, смесителями и т. д. Для работы в труднопроходимых районах начат выпуск портативных сейсмических станций, пригодных для транспортировки на руках или на легких автомашинах высокой проходимости. Начато внедрение в производство сейсмических станций с магнитной записью. Станции одного типа рассчитаны на их самостоятельное использование. Они дают возможность многократно воспроизвести запись одного и того же взрыва при различных фильтрациях, при различных коэффициентах смешения и т. п. Станции другого типа строятся как переносные. Воспроизведение (перезапись) взрыва осуществляется при помощи стандартных сейсмических станций.

В последние годы проведено усиленное опробование в различных районах метода регулируемого направленного приема (РНП) упругих волн, разработанного Московским нефтяным институтом совместно с ВНИИГеофизикой. Предполагается более широкое его внедрение в производство сейсморазведочных работ. Этот метод дает возможность освещать строение нарушенных сводовых частей структур и повышать точность сейсморазведки при изучении пологих структур.

В последнее время значительно пополнился ряд методических приемов ведения сейсморазведочных работ. Более широко начали применяться непродольные системы наблюдений и приемы определения пространственного положения отражающих границ раздела. Для изучения обширных территорий Западно-Сибирской низменности стала применяться методика сейсмических зондирований в различных ее модификациях. В тектонически сложно построенных районах применен метод массовых пространственных сейсмических зондирований, при помощи которого накапливают данные о преобладающих элементах залегания отражающих границ, которые кладутся в основу построения структурных схем. Для более уверенного выделения отражений на фоне интенсивных помех более широко применяется группирование сейсмографов (и в том числе площадное группирование), а также скоростные фильтры и приставки для комбинированного группирования. При поисках пологих структур в районах со сложной волновой картиной широко применяется параллельная регистрация взрыва на двух различных фильтрациях с последующей независимой и совместной обработкой этих материалов. При производстве работ в море проводится широкое опробование регистрации взрывов при движении судна с использованием пьезоприемников давления, смонтированных в косе, буксируемой судном.

В различных научно-исследовательских организациях ведутся работы по теоретическому исследованию вопросов, связанных с распространением упругих волн в твердых средах. Для проверки ряда теоретических выводов и решения отдельных задач, связанных с явлениями распространения преломленных и отраженных волн, применяется моделирование на ультразвуковых частотах. Для повышения точности количественной интерпретации сейсморазведочных данных разрабатываются многие вопросы теории интерпретации, выполняется значительный объем работ по изучению скоростной характеристики разреза в различных районах СССР и устанавливаются закономерности изменения скоростей распространения упругих волн до основных границ раздела как по вертикали, так и по площади. Для повышения точности сейсмокаротажа и данных о пластовых: скоростях разрабатываются конструкции многоприборных скважинных зондов и установки для ультразвукового- каротажа.

На ближайшие годы намечается дальнейшее увеличение объемов сейсморазведочных работ в СССР. Увеличение объемов должно сопровождаться дальнейшим повышением производительности работ и их геологической эффективности, особенно при поисках и разведке пологих структур в восточных районах Русской и Сибирской платформ. Должна быть проведена работа многоканальных сейсмических станций с раздельными фильтрами низких и высоких частот, обладающих переменной крутизной частотных характеристик. Должны быть внедрены в производство портативные сейсмостанции и станции с магнитной записью, позволяющие осуществить при перезаписи различные схемы группирования сейсмографов и направленный прием упругих волн. В больших объемах для изучения тектонически нарушенных: структур должен применяться метод регулируемого направленного приема, показавший в последние годы высокую эффективность. Необходимо в больших объемах проводить сейсмокаротажные работы с целью изучения закономерностей изменения средних и пластовых скоростей в районах производства сейсморазведочных работ. Должна проводиться значительная работа по усовершенствованию технических средств сейсмокаротажа. Работа в области теории возникновения и распространения упругих волн в слоистых средах должна продолжать развиваться. Это даст возможность более детально изучать особенности образования полезных волн и волн-помех и наметить действенные средства борьбы с последними. Необходимо продолжить экспериментальные работы по опробованию методов сейсморазведки, основанных на использовании поперечных и обменных волн, и приступить к внедрению этих методов в практику в районах с наличием условий для сейсмического экранирования. Большая работа должна быть проведена в направлении повышения точности количественной интерпретации данных сейсморазведки путем разработки способов учета особенностей скоростной характеристики разреза при интерпретации. Необходимо максимально механизировать приемы обработки сейсмограмм и разработать устройства, позволяющие получать по исходным сейсмограммам сейсмические разрезы при заданном законе изменения средней скорости с глубиной, без трудоемких вычислительных работ и графических построений, выполняемых в настоящее время интерпретаторами и вычислителями при помощи простейших технических средств.

Современное состояние промысловой геофизики

Одним из основных достижений в области техники промысловой геофизики за последние годы является переход на автоматическую запись каротажных кривых, позволивший значительно повысить скорость измерений и резко повысить их качество. Решительный сдвиг в этом отношении был достигнут выпуском в 1950 году лаборатории для автоматической фотозаписи каротажных кривых АКС/Л-50; с 1952 г. и до сих пор выпускается усовершенствованная лаборатория АКС/Л-51. Создание этих лабораторий было обеспечено работами ВНИИГеофизики совместно с заводом «Нефтеприбор». Позднее был разработан и начат выпуск лабораторий других типов: для работы с трехжильным кабелем с механической записью (самопишущим потенциометром, тип АЭКС-52, 1952 г.), для работы с одножильным бронированным кабелем (тип ОКС-52) и модернизированная лаборатория (тип ОКС-56) для работы с семижильным кабелем (тип АЭКС-7-55) и для исследования неглубоких (до 900 м) скважин структурно-колонкового бурения на одном автомобиле с подъемником (1957 г.).

Особенно важную роль играет лаборатория ОКС-52 для работы с одножильным кабелем, разработанная коллективом сотрудников ВНИИГеофизики и Ленинградского электротехнического института связи. Эта лаборатория позволила обеспечить проведение геофизических исследований глубоких скважин и скважин, бурящихся на растворе большого удельного веса.

Перспективной является лаборатория для работы с семижильным кабелем, позволяющая увеличить число одновременно проводимых операций и тем самым сократить время работ на буровой.

Для проведения спуско-подъемных операций Мытищинским приборостроительным заводом выпущен ряд самоходных каротажных подъемников, из которых наибольшее распространение получили подъемники СКП-2000 и СКП-3000 на 2000 и 3000 м для работы с трехжильным кабелем типа КТО-4 и подъемники СПП-3 и СКП-3000-ОКС для работы с одножильным кабелем.

Геофизические методы исследования скважин непрерывно пополняются новыми видами глубинной аппаратуры и новыми методами. Наиболее крупным успехом является включение в комплекс исследования скважин радиоактивных методов. Продолжая разработку радиоактивных методов исследования скважин, начатую еще в 1934 г., лаборатория Московского нефтяного института в 1951 г. создала аппаратуру и методику радиоактивного каротажа, включающего гамма-каротаж и нейтронный гамма-каротаж. Это позволило перейти к промышленному применению радиоактивного каротажа. Следует отметить как большое преимущество- радиоактивного каротажа возможность проведения им исследований в; обсаженной скважине.

В последнее время аппаратура радиоактивного каротажа подверглась значительному усовершенствованию: создан сдвоенный прибор типа НГГК-53 для одновременного проведения гамма- каротажа и нейтронного гамма-каротажа, выпущена аппаратура для скважин малого диаметра, разработана теплостойкая аппаратура для исследования скважин, в которых наблюдается. высокая температура, начинает применяться аппаратура с более эффективными сцинтилляционными счетчиками.

Область применения радиоактивных методов исследования скважин все время расширяется; наряду с радиоактивным каротажем большое распространение получили исследования скважин при помощи радиоактивных изотопов (метод меченых атомов).

Непрерывно совершенствуются и создаются геофизические приборы для исследования скважин: каверномеры, инклинометры различных типов, термометры, резистивиметры, микрозонды, коробки БКЗ и т. д. В соответствии со стоящими перед геофизикой задачами созданы глубинные приборы, рассчитанные на различные виды кабеля (трехжильный, одножильный бронированный) и на различные глубины скважин.

В последнее время все большее применение получают газовый каротаж и люминесцентные исследования бурового раствора. Для этого метода создана аппаратура; осуществляется переход ее на автоматическую запись.

Характерным для промысловой геофизики является непрерывное расширение комплекса геофизических исследований в скважине и совершенствование методики интерпретации получаемых данных. В настоящее время комплекс измерений сводится к следующему. Во всех пробуренных скважинах производится электрический каротаж - запись кривой сопротивления стандартным зондом (обычно М2А0.5В) и кривой ПС. По этим кривым производятся сопоставление разрезов скважин, расчленение разреза на пласты различного литологического характера и привязка разреза скважин к типовому геологическому разрезу.

Как правило, против возможно продуктивных горизонтов проводятся измерения несколькими градиент-зондами различной длины - боковое каротажное зондирование (БКЗ). По данным бокового каротажного зондирования определяется удельное сопротивление пород, по которому дается заключение о нефтегазоносности пластов.

Методика обработки данных БКЗ подвергалась все время значительным усовершенствованиям. Большие успехи были достигнуты за последние годы, когда начали применяться полученные во ВНИИГеофизике на электрической модели палетки, дающие совокупность кривых зависимости максимальных кажущихся удельных сопротивлений от длины зонда для пластов конечной мощности.

В выделении коллекторов и оценке нефтегазонасыщенности их широко используются данные ПС, результаты измерений микрозондами, данные радиоактивного каротажа и каверномера. Кривые ПС позволяют определять необходимую для оценки нефтегазонасыщенности пласта минерализацию пластовой воды в том случае, если она неизвестна. Большую роль играют данные радиоактивного каротажа. Кривые гамма-каротажа совместно с кривой ПС позволяют оценивать глинистость пласта, а кривые нейтронного гамма-каротажа - различать плотные малопористые пласты от коллекторов.

На рис. 4 показаны типичные результаты комплекса геофизических исследований скважин одного из участков разреза.

Рядом исследователей в Московском нефтяном институте и Казанском государственном университете проведена большая работа по установлению связи между коллекторскими свойствами пластов (нефтенасыщенностъ, пористость, проницаемость, удельная поверхность) и теми параметрами, которые определяются при геофизических исследованиях скважин. В результате этого значительно повышена точность оценки свойств пластов по геофизическим данным и заложены основы для количественного определения некоторых свойств пластов по каротажным данным.

Данные электрического каротажа широко используются для приближенной оценки нефтегазонасыщенности пласта. В ряде случаев по установленным на основании экспериментальных исследований связям между пористостью пластов и геофизическими параметрами (удельным сопротивлением, ПС, показаниями нейтронного гамма- каротажа) дается количественная оценка пористости пластов.

В зависимости от особенностей разреза комплекс исследований и задачи, решаемые при помощи геофизических методов исследования скважин, существенно изменяются.

Большие затруднения возникают при выделении и оценке коллекторов в карбонатных разрезах. В этом случае приходится широко пользоваться данными радиоактивного каротажи, который наряду с диаграммами микрозондов является основным средством выделения коллекторов. Оценка нефтегазонасыщения, как и обычно, производится по данным электрического каротажа.

Большую помощь в выявлении нефтяных и газовых пластов в карбонатных отложениях оказывает газовый каротаж, при помощи которого был открыт ряд нефтеносных горизонтов в карбонатных породах.

Применение радиоактивного каротажа позволило решить задачу отбивки при сильно минерализованной пластовой воде водо-нефтяного контакта в обсаженных скважинах. Здесь особенно следует отметить разработанный в Институте нефти АН СССР эффективный метод разделения пластов на нефтеносные и водоносные по наведенной активности натрия.

Промыслово-геофизические предприятия успешно справляются с различными измерениями в скважинах, имеющими целью контроль ее состояния: определение угла и азимута отклонения от вертикали, определение фактического диаметра, контроль высоты подъема цемента при цементаже и др. В последнее время для контроля состояния скважины применяются радиоактивные изотопы. При помощи их особенно успешно решаются задачи определения поглощающих пластов, выявления мест нарушения колонны и затрубной циркуляции, распределения цемента по сечению скважины и др. Важное значение в комплексе выполняемых геофизическими предприятиями работ имеют работы по вскрытию пласта - перфорация обсадных колонн.

За время, прошедшее с начала применения электрических стреляющих перфораторов, они подвергались значительному усовершенствованию. Резко увеличилась производительность перфораторных работ, повысилась пробивная способность, увеличено число типов перфораторов различного назначения и размеров. В настоящее время на вооружении находятся селективные перфораторы ССП-4¼ и ССП-3½, перфораторы залпового действия ПП-3, ПП-4, ПП-6, торпедные перфораторы ТПК-22, стреляющие снарядами, разрывающимися при входе в породу. Значительным успехом последних лет является создание лабораторией перфорации ВНИИГеофизики кумулятивных перфораторов, в которых применяются заряды взрывчатых веществ с выемкой, облицованной воронкой. Кумулятивный перфоратор ПК-103 рассчитан на 10-20 выстрелов; он пробивает до 100 мм стали. Применение кумулятивных перфораторов значительно повышает надежность вскрытия пластов и дает особенно хорошие результаты в плотных породах и пластах, закрытых несколькими колоннами.

Некоторое представление об объеме перфораторных работ и технических сдвигах в их проведении за последние годы дают следующие данные (в. выстрелах).

Год

Пулевая перфорация

Торпедная перфорация

Кумулятивная перфорация

1950

572 500

8 900



1956

581 500

66 600

93 800

Следует отметить, что в области промысловой геофизики, несмотря на значительные успехи, имеются еще крупные недостатки. Применяемые технические средства часто несовершенны, громоздки. Недостаточно интенсивно производится разработка методов электрического каротажа для работы при сильно минерализованных буровых растворах и растворах на неводной основе.

Методика исследования карбонатных разрезов и интерпретации получаемых в этих разрезах геофизических материалов еще недостаточно доработана и значительно отстает от предъявляемых к ней требований.

Неудовлетворительное положение и с определением коллекторских свойств по геофизическим данным: несмотря на большое число предложенных методов, разработка их и внедрение проводятся весьма медленно.

Ближайшими задачами дальнейшего развития промысловой геофизики следует считать устранение этих недостатков.

Заключение

К 40-й годовщине Великой Октябрьской социалистической революции геофизическая разведка в Советском Союзе стала одним из основных методов поисков нефтегазоносных структур и подготовки их к глубокому разведочному бурению, а также исследования скважин. Геофизическими методами изучено глубинное строение огромных бассейнов осадконакопления, перспективных на нефть и газ, в Европейской части СССР, в Сибири и на Дальнем Востоке.

Проведены обширные геофизические работы, которые позволили подготовить сотни структур к глубокому разведочному бурению. В результате бурения на подготовленных геофизикой площадях были открыты десятки новых нефтегазоносных залежей. Значительно увеличены при помощи геофизических работ разведанные запасы нефти и газа. Широкое применение получили гравитационный, магнитный, электрический, сейсмический методы полевых исследований, электрометрических и радиоактивных измерений в скважинах.

Однако в организации и проведении геофизических работ на нефть и газ в настоящее время имеется ряд недостатков. Объемы геофизических работ в некоторых районах не удовлетворяют запросов буровой разведки. Не хватает специального транспорта, производственных и жилых помещений на местах. Недостаточно количество геофизической аппаратуры, особенно портативной и стабильной для работы в трудных географических условиях и тяжелом климатическом режиме. Мало эффективны сейсмические исследования пологих платформенных структур. Региональные геофизические работы не везде получили должное развитие, в результате чего территориальное размещение детальных разведочных работ не всегда бывало наиболее целесообразным. Геофизические исследования в скважинах с тонкослоистым разрезом, в карбонатных породах и на большой глубине при высокой температуре проводятся с затруднением.

В новых условиях организации промышленности и строительства в рамках административных экономических районов необходимо добиться дальнейшего развития геофизической разведочной нефтяной службы, увеличения объемов геофизических работ к 1960 г. примерно в 2 раза, устранения имеющихся недостатков и обеспечить ведущую роль геофизических методов при поисках и разведке нефтяных месторождений. Центр тяжести геофизических работ на нефть и газ в ближайшие годы окончательно переместится в восточные районы страны. Наиболее обширные и сложные геофизические работы должны быть проведены в Сибири. Большие объемы геофизических исследований необходимо провести также в Средней Азии, Волго-Уральской области, Ухто-Печорском районе, на Северном Кавказе, в Восточной и Западной Украине, Азербайджане и на Каспийском море. Необходимо усовершенствовать методику региональных геофизических работ, сейсмических исследований в платформенных областях. Получат дальнейшее развитие аэрогеофизические работы, а также применение методов ядерной физики при промысловых и разведочных работах. Нужно внимательно отнестись к экономической стороне геофизических работ и систематически улучшать их технико-экономические показатели. Большое значение будет иметь всестороннее изучение научных исследований и конструкторских работ по разработке теории и методики геофизической разведки, по созданию новой более совершенной аппаратуры, по анализу и обобщению геофизических материалов по геологическим провинциям, по изучению экономики, техники и организации геофизических работ. Необходимо резко усилить конструирование новых образцов геофизических приборов, повысить их технический уровень и обеспечить выпуск геофизического оборудования в количестве, достаточном для дальнейшего развития разведочных работ в нефтяной промышленности. Должны быть также решены вопросы усиления материально-технической базы, обеспечения специальным оборудованием и материалами, улучшения организации геофизических работ.

Все это в соединении с живой творческой научно-технической деятельностью коллектива геофизиков-разведчиков нефти позволит добиться дальнейших успехов в деле применения геофизики для развития нефтяной промышленности Союза Советских Социалистических Республик.

ЛИТЕРАТУРА

1.     Гамбурцев Г.А. Развитие экспериментальной сейсмологии в Советском Союзе. Изв. АН СССР, сер. геогр. и геофиз., т. XI, № 5, стр. 409-414, 1947.

2.     Грацианова О.П. Эффективность геофизических работ по изучению строения нефтеносных районов. Сб. «Прикладная геофизика», вып. 7, стр. 98-110. Гостоптехиздат, 1950.

3.     Загармистр А.М. Электрическая разведка в нефтяной промышленности. Сб. «Прикладная геофизика», вып. 7, стр. 42-67. Гостоптехиздат, 1950.

4.     Максимов Б.И. Магнитная разведка в нефтяной промышленности. Сб. «Прикладная геофизика», вып. 7, стр. 85-97. Гостоптехиздат, 1950.

5.     Молоденский М.С. и Федынский В.В. Тридцать лет советской гравиметрии (1917-1947). Изв. АН СССР, сер. геогр. и геофиз., т. XI, № 5, стр. 395-408, 1947.

6.     Перьков Н.А. Промысловая геофизика. Сб. «Прикладная геофизика», вып. 7, стр. 131-149. Гостоптехиздат, 1950.

7.     Поспелов П.А. Рациональный комплекс геофизических методов разведки нефтяных месторождений. Сб. «Прикладная геофизика», вып. 7, стр. 4-27. Гостоптехиздат, 1950.

8.     Тихонов А.Н. и Заборовский А.И. Развитие электроразведки за 30 лет. Изв. АН СССР, сер. геогр. и геофиз., т. XI, № 5, стр. 415-418, 1947.

9.     Федоренко А.Н. Сейсмическая разведка в нефтяной промышленности. Сб. «Прикладная геофизика», вып. 7, стр, 28-41. Гостоптехиздат, 1950.

10. Федынский В.В. Геофизическая разведка на нефть в СССР за годы Великой Отечественной войны (1941-1943). Изв. АН СССР, сер. геогр. и геофиз., т. VIII, № 5, стр. 229-243, 1944.

11. Федынский В.В. Гравиметрический метод разведки в нефтяной промышленности. Сб. «Прикладная геофизика», вып. 7, стр. 68-84. Гостоптехиздат, 1950.

12. Федынский В.В. Десять лет работы Научно-исследовательского института геофизических методов разведки (НИИГР), 1944-1954 гг. Сб. «Прикладная геофизика», вып. 12, стр. 3-15. Гостоптехиздат, 1955.

13. Федынский В.В. Геофизическая разведка на нефть и газ в Советском Союзе. IV Международный нефтяной конгресс, т. II, стр. 5-23. Гостоптехиздат, 1956.

14. Федынский В.В. и Комаров С.Г. Геофизические исследования скважин в СССР. IV Международный нефтяной конгресс, т. II, стр. 227-241. Гостоптехиздат, 1956.

15. Федынский В.В. Геофизические методы поисков и разведки нефтяных и газовых месторождений в шестой пятилетке. Геология нефти, 1957, № 1, 5-11.

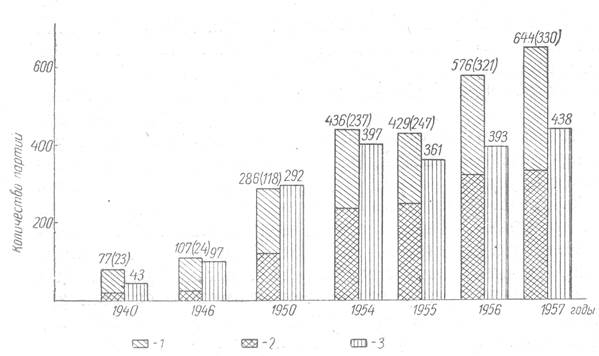

Рис. 1. Количество геофизических партий в нефтяной промышленности СССР.

1 - всего разведочных; 2 - в том числе сейсмических; 3 - всего промысловых.

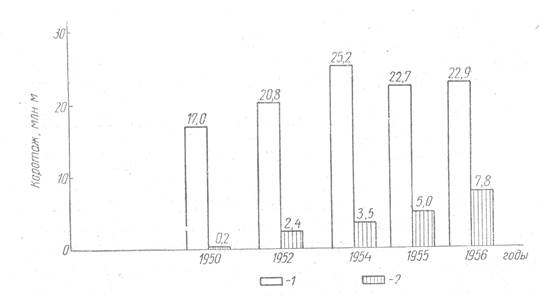

Рис. 2. Объемы геофизических исследований в нефтяных скважинах (в млн. м исследованного разреза).

1 - электрический каротаж (в различных модификациях); 2 – радиоактивный каротаж.

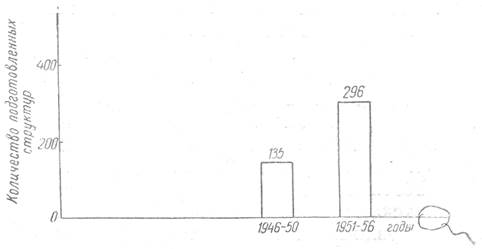

Рис. 3. Количество структур, подготовленных геофизическими работами к глубокому разведочному бурению.

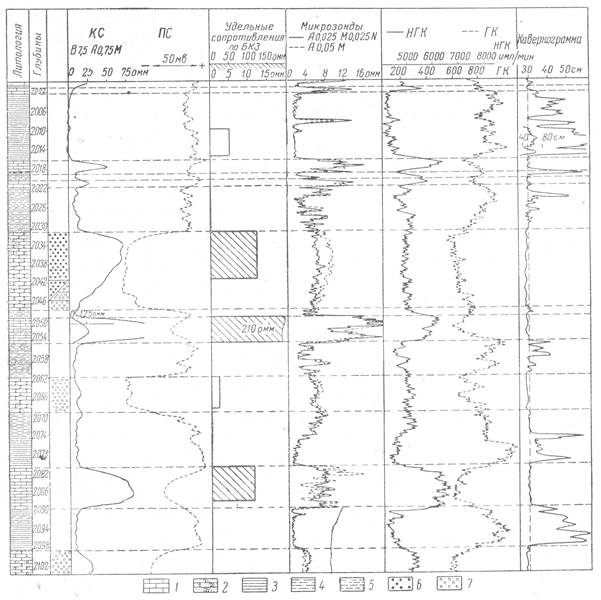

Рис. 4. Результаты геофизических исследований участка разреза скважины, представленного песчано-глинистыми отложениями.

Литологическая колонка составлена по геофизическим данным с учетом типового геологического разреза района. 1-известняк; 2 - песчаник; 3-глины; 4 - алевролиты; 5 - аргиллит; 6 - нефтеносный пласт; 7-водоносный пласт.
