О классификации буровых скважин

(В порядке обсуждения)

И.В. ВЫСОЦКИЙ, Н.А. ЕРЕМЕНКО, И.Ф. КЛИТОЧЕНКО, Ю.И. КОРНИЛЮК, С.П. МАКСИМОВ

Изучение вопросов конкретной экономики геолого-поисковых и разведочных работ, оценка эффективности разведки, планирование рационального комплекса поисковых работ на нефть и газ -все это требует разработки классификации скважин. Без единой системы номенклатуры скважин невозможно сопоставлять между собой результаты по отдельным районам, что особенно важно становится сейчас в связи с созданием отдельных экономических районов.

Между тем до настоящего времени в литературе и производственных отчетах нет такой единой классификации, которая бы твердо опиралась на один какой-нибудь принцип и последовательно его проводила.

На важность этого вопроса в последнее время указывалось в статьях А.А. Трофимука, Н.К. Грязнова [4, 5], в работах И.О. Брода, Е.Ф. Фролова, М.В. Абрамовича [1, 2]. Этот вопрос поднимался также на Всесоюзном совещании по выработке рационального комплекса разведочных работ в 1956 г. в выступлениях А.А. Трофимука, Г.А. Хельквиста, М.В. Абрамовича и др. [6].

В нашей литературе предложено несколько классификаций разведочных скважин [1, 2, 3]. Их общим недостаткам является четкое подразделение выделяемых групп скважин по задачам, поставленным перед ними; смешиваются или приравниваются друг к другу общие (конечные) и частные задачи.

В классификации, предложенной М.В. Абрамовичем [1], выделяются четыре группы скважин (табл. 1). Охватываются не все виды скважин, фактическое бурение которых ныне осуществляется.

Классификация И.О. Брода и Е.Ф. Фролова разработана более детально (табл. 2), она выделяет пять категорий скважин, но здесь также отсутствует четкое подразделение скважин по решению поставленных перед ними задач.

В классификации отсутствуют опорные скважины, вряд ли целесообразно выделение особой категории стратиграфических скважин для изучения стратиграфического разреза, в то время как эти задачи должны решаться опорными, структурными и картированными скважинами.

Во «Временных правилах технической эксплуатации нефтяных и газовых месторождений», выпущенных в 1955 г. и утвержденных Министерством нефтяной промышленности [3], при разведке нефтяных и газовых месторождений все скважины подразделяются на три группы (табл. 3).

Эта классификация, к сожалению, не охватывает все разведочные скважины, которые бурятся при поисках нефтяных и газовых месторождений.

В производственной практике часто не пользуются указанными выше классификациями скважин, так как имеются такие подразделения, как «крелиусное бурение», «роторное бурение», «профильное бурение», «глубокое бурение», «капитально-разведочная скважина», «структурно-поисковая скважина» и т. д.

Часто разведочные скважины не делятся на категории, и на многих площадях скважины, решающие различные задачи, объединяются в одну группу «разведочных скважин». Это, несомненно, затушевывает прямое целевое назначение проектируемых скважин. При анализе проведенных поисково-разведочных работ в последнее время определяется эффективность бурения только по двум большим группам: разведочным и эксплуатационным скважинам, среди разведочных скважин не выделяются поисковые.

Совершенно очевидно, что при таком анализе не получается истинная картина эффективности бурения, цифры осредняются и показатели успешности поискового бурения завышаются.

Не меньшее значение имеет вопрос об источнике финансирования бурения. Вряд ли можно признать целесообразным существующую практику финансирования поисковых скважин за счет средств, отпущенных на капитальное строительство.

В американской практике все разведочные скважины подразделяются на две большие группы: по их первоначальному целевому назначению и по результатам, полученным после окончания бурения [7]. В числе первых различаются поисковые, разведочные и оконтуривающие скважины. Недостатком является то, что в ней совершенно не учитываются скважины картировочные и структурные. Кроме того, в этой классификации весьма сложен второй раздел, а именно подразделение по результатам бурения (табл. 4).

Перед каждой стадией работ стоит определенная конечная задача, которая решается бурением. Задачи эти могут быть сформулированы следующим образом:

1.     открытие нового месторождения;

2.     изучение нового месторождения и оценка залежей (количественная и качественная);

3.     рациональная разработка месторождения.

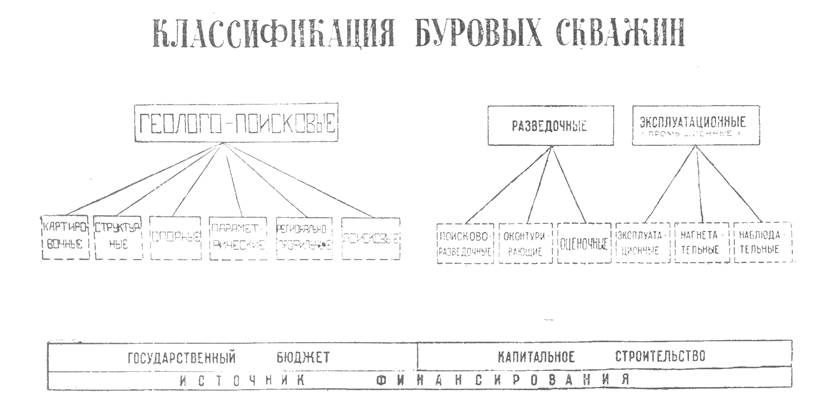

В соответствии с этими тремя задачами следует выделить три основные группы скважин (см. схему): геологопоисковые, разведочные, эксплуатационные.

Геолого-поисковые скважины

При современном развитии науки и техники геолого-поисковых работ заложению собственно поисковых скважин предшествуют другие виды бурения. Перед этой группой скважин не ставится задача непосредственного открытия залежи или месторождения. Конечной их задачей являются выявление и подготовка площадей к постановке поискового бурения. С такой точки зрения скважины этой группы следует рассматривать как вспомогательные, обусловленные в значительной мере несовершенством поверхностных геологических методов исследования, включая сюда геофизические и геохимические методы. Среди геолого-поисковой группы скважин могут быть выделены картировочные, структурные, опорные, параметрические, регионально-профильные и собственно поисковые скважины. Перед каждым из этих видов скважин стоят разные частные задачи, но общая цель их одна - подготовить конкретные площади для постановки поискового бурения и собственно поисковым бурением установить наличие или отсутствие нефти (и газа) в недрах. Стоимость проведения вспомогательных видов скважин является своеобразным экономическим показателем эффективности поверхностных методов исследования. При одинаковой эффективности поискового бурения (в разных районах или по годам в одном районе), чем меньше стоимость вспомогательных видов бурения, тем больше эффективность поверхностных геологических методов исследования (включая геофизику и геохимию).

Картированное бурение применяется как вспомогательное при геологической съемке в закрытых районах для вскрытия коренных пород и их изучения.

Структурные скважины проводятся для изучения структуры локальной площади, подготовляемой к поисковому бурению.

Задачей опорного бурения является геологическое изучение недр в целях определения направления поисково-разведочных работ для подготовки резервных запасов нефти и газа в районах, не освещенных бурением.

Параметрические скважины бурятся в целях изучения физических параметров пород, слагающих разрез данной области.

Регионально-профильное бурение получило развитие в последние годы в связи с поисками в платформенных областях, предгорных прогибах и межгорных впадинах. Перед ним ставится задача установления регионального погребенного структурного плана и уточнения стратиграфии й литологии разреза.

Если картировочное и опорное бурение восполняет несовершенство поверхностных геологических методов исследования, то структурное и регионально-профильное бурение восполняет несовершенство геофизических методов исследования.

Поисковые скважины. Перед этими скважинами стоит задача открытия месторождений на новых, площадях.

Финансирование геолого-поисковых скважин должно проводиться по Госбюджету (см. схему).

Разведочные скважины. Разведочные скважины ставятся на площади с установленной нефтеносностью или газоносностью. Общая задача разведочного бурения - промышленная оценка месторождения и подготовка его к рациональной разработке. Перед разведочным бурением могут быть поставлены три частные задачи:

1.     выявление контура открытой залежи - оконтуривающие скважины;

2.     количественная и качественная оценка залежи внутри контура - оценочные скважины;

3.     выявление новых залежей на площади с установленной промышленной нефтегазоносностью. Здесь возможно заложение поисково-разведочных скважин для поисков возможных залежей, расположенных выше или ниже открытой залежи или периферийной части месторождения.

Таким образом, поисковое бурение направлено на открытие новых месторождений, а разведочное - на промышленную оценку и подготовку к рациональной разработке уже открытого месторождения.

Эксплуатационные скважины. В этой группе может быть выделено собственно эксплуатационное и вспомогательное бурение. В задачу первого входит проведение скважин, из которых непосредственно будет производиться отбор нефти и газа. Перед вторым ставятся задачи: бурение нагнетательных скважин для проведения энергетического воздействия на пласт и бурение наблюдательных (исследовательских) скважин для наблюдения за залежью в процессе ее разработки. Финансирование разведочного и эксплуатационного бурения должно проводиться из средств, отпускаемых на капитальное строительство (см. схему).

ЛИТЕРАТУРА

1.     Абрамович М. В. Поиски и разведка залежей нефти и газа. Азнефтеиздат, 1955.

2.     Брод И.О., Фролов Е.Ф. Поиски и разведка нефтяных и газовых месторождений. Гостоптехиздат, 1957.

3.     Временные правила технической эксплуатации нефтяных и газовых месторождений. Гостоптехиздат, 1955.

4.     Грязнов Н.К. О некоторых вопросах методики разведки нефтяных залежей. Разведка и охрана недр, № 7, 1956.

5.     Трофимук А.А. О необходимости выделения поискового бурения из состава разведочного бурения. Нефт. хоз., № 6, 1953.

6.     Материалы Всесоюзного совещания по выработке рационального комплекса разведочных работ, 1956.

7.     Lahее F.Н. Exploratory drilling in 1955. Bull. Amer. Assoc. Petrol. Geolog., vol. 40, No 6, 1956.



Таблица 1 Классификация разведочных скважин (по М.В. Абрамовичу)

Категории разведочных скважин

Назначение скважин

Структурные

Дать разрез, определить глубину залегания известных пластов (пласта).

Опорные стратиграфические

Поисковые

Установить наличие нефтегазоносности пластов (пласта), опробовать их (его).

Оконтуривающие

Опробовать данный нефтегазоносный пласт (горизонт) в избранном пункте, установить наличие в нем газа, нефти, воды, дебит и пр.

Оценочные

Доставить образцы пород для исследования их коллекторских свойств и содержания в них нефти и воды.



Таблица 2 Классификация скважин (по И.О. Броду и Е.Ф. Фролову)

Категория скважин

Назначение скважин

Стратиграфические (параметрические)

Изучение стратиграфического разреза (изучение физических параметров пород разреза для использования их при интерпретации геофизики).

Картировочные

Определение распространения отдельных свит в процессе составления геологической карты.

Структурные

Определение форм залегания отдельных горизонтов, поверхностей стратиграфического несогласия и тектонических разрывов.

Поисковые

Определение наличия в недрах того или другого полезного ископаемого.

Оконтуривающие

Определение полной оценки полезного ископаемого путем его опробования.



Таблица 3 Классификация разведочных скважин (временные правила технической эсплуатации нефтяных и газовых месторождений, 1955 г.)

Группа скважин

Назначение скважин

Разведочные поисковые

Изучение геологического строения недр, установление новых промышленных нефтяных и газовых залежей и их характеристики.

Разведочные оконтуривающие

Установление контуров нефтеносности или газоносности, наличия или отсутствия газовой шапки в нефтяной залежи и наличия или отсутствия связанной газовой залежью нефтяной залежи.

Разведочные оценочные

Изучение деталей геологического строения нефтеносных и газоносных горизонтов, установление их параметров, режима для обоснования рациональной разработки в эксплуатации горизонтов.









Таблица 4 Классификация разведочных скважин



I классификация, когда бурение начато (т. е. по целям бурения)

II классификация



успешные

неудачные

Бурящиеся для прослеживания частично разрабатываемых залежей

оконтуривающие outpost (extension test)

оконтуривающие extension well (иногда откры- вательница новой залежи) (new-pool well)

Сухая оконтуривающая dry outpost (dry extension test)

Бурящиеся на новые залежи на продуктивной площади или геологически рядом

Разведочные на новые залежи (new-pool'test)

Бурящиеся внутри контуров доказанной площади залежи

Для разведки новых залежей выше самой глубокой залежи

Shallower-pool test Разведочная скважина на более мелкие залежи

Скважины-открывательницы новой залежи (или иногда оконтуривающие)

Shallower-pool discovery well скважина-открывательница более мелкой залежи (иногда оконтуривающая для более мелкой залежи)

Сухие разведочные скважины и новые залежи

Dry shallower-pool test сухая разведочная на более мелкие залежи скважина

Для разведки новых залежей ниже самой глубокой залежи

Deeper-poll test Разведочная скважина на более глубокие залежи

Deeper-pool discovery well То же самое, только для более глубокой залежи

Dry deeper-pool test То же, но на более глубокие залежи

Бурящиеся вне контуров доказанной площади залежи

New-pool wildcat Поисковая скважина на новые залежи

New-pool discovery wildcat поисковая скважина-открывательница новой залежи (иногда оконтуривающая)

Dry new-poll wildcat Сухая поисковая на новые залежи



Бурящиеся для поисков новых месторождений (на структуре или в условиях, никогда раньше не продуктивных)



New-field discovery wildcat Поисковая скважина-открывательница месторождения

Dry new-field wildcat Сухая поисковая на новые месторождения
