С научно-практического семинара "Проблемы качества ГИС" (г. Тверь, 27-30 января 1997 г.)

СОСТОЯНИЕ, ВОЗМОЖНОСТИ И ПЕРСПЕКТИВЫ РАЗВИТИЯ РОССИЙСКОЙ СИСТЕМЫ СЕРТИФИКАЦИИ ПРОМЫСЛОВО-ГЕОФИЗИЧЕСКИХ ИССЛЕДОВАНИЙ

Г.А. Калистратов, Н.Г. Козыряцкий (НПЦ "Тверьгеофизика"), С.А. Рабин (МTК 293)

Официальной датой рождения Российской Системы сертификации геофизической продукции можно считать 31 мая 1994 года, когда она была официально зарегистрирована Госстандартом России. И хотя возраст Системы - младенческий, ею уже получены вполне осязаемые результаты благодаря интенсивной подготовительной работе ряда организаций и отдельных специалистов, выполненной задолго до ее официального признания.

Нынешнее состояние Системы сертификации геофизической продукции является результатом реализации Целевой научно-технической программы, работы по которой предполагалось выполнить в течение 1994-95 гг. По причинам, связанным с экономическими неурядицами, ее удалось выполнить примерно наполовину, но, тем не менее, можно говорить, что главные работы, необходимые для того, чтобы Система сертификации начала действовать, выполнены.

Основу Системы сертификации в настоящее время составляют следующие элементы:

На сегодняшний день состояние этих элементов Системы сертификации выглядит следующим образом.

Организационная структура Системы включает в себя ( рис. 1 ):

Остановимся коротко на роли и месте в Системе сертификации

каждого из перечисленных элементов. ЕАГО управляет всей Системой сертификации через НМЭС. В задачи ЕАГО входит рассмотрение заявок на сертификацию, выбор испытательной лаборатории для проведения сертификации конкретной геофизической продукции, рассмотрение результатов сертификационных испытаний и принятие решения о возможности выдачи сертификата соответствия. Кроме этого, ЕАГО осуществляет работы по аккредитации сертификационных органов и испытательных лабораторий, по обучению и аттестации экспертов и экспертов-аудиторов, формирует планы разработки нормативных документов по сертификации и принимает решения по их утверждению и введению в действие.

Вторым по значимости элементом является МТК 293. Его основными функциями являются:

Сертификационные органы по конкретным видам геофизической продукции пока отсутствуют, и их создание и аккредитация - одно из необходимых направлений развития Системы.

Представляется целесообразным, чтобы такими органами стали региональные отделения ЕАГО: Тверское, Западно-Сибирское, Санкт-Петербургское, Башкирское и Сибирское.

В 1995-96 гг. аккредитованы на техническую компетентность:

Номенклатура геофизической продукции, закрепленная за этими испытательными лабораториями, практически повторяет номенклатуру, в свое время закрепленную за этими организациями, как базовыми по стандартизации, метрологической службе и головными по видам продукции и испытаниям.

Очевидно, что такое количество испытательных лабораторий по сертификации недостаточно для России, и в ближайшем будущем необходимо аккредитовать несколько испытательных лабораторий на техническую компетентность в Башкирии, Западной и Восточной Сибири.

Важная роль в эффективном функционировании Системы принадлежит экспертам и экспертам-аудиторам, аттестованным Экспертным советом ЕАГО. И хотя корпус экспертов насчитывает около двух десятков человек, учитывая, что работы по сертификации все более расширяются, есть настоятельная необходимость в увеличении числа экспертов.

Основу нормативной базы Системы составляют, в первую очередь, законодательные акты государственного уровня, международные стандарты и руководства в области сертификации, принятые нашей страной, а также обязательные к выполнению государственные стандарты, в первую очередь в области охраны и безопасности труда и охраны окружающей среды. Здесь же речь пойдет о стандартах ЕАГО, непосредственно имеющих отношение к сертификации геофизической продукции.

Весь комплекс утвержденных и введенных в действие стандартов ( рис. 2 ) целесообразно разделить на две группы:

Стандарты ЕАГО первой группы определяют:

Стандарты второй группы распространяются на аппаратуру и оборудование для геофизических исследований и работ в скважинах и устанавливают параметры, характеристики и требования к аппаратуре и оборудованию, а также методы их контроля и испытаний. К настоящему времени проекты таких стандартов разработаны для аппаратуры электрического, индукционного, акустического, стационарного нейтронного, интегрального гамма- и плотностного гамма-гамма-каротажа, инклинометров, каверномеров, грузонесущих геофизических кабелей.

Актуальной задачей является разработка и введение в действие аналогичных стандартов на аппаратуру для геофизических исследований скважин, используемую при контроле технического состояния скважин и контроле за разработкой месторождений, на подъемники, лаборатории и станции, используемые при ГИС, ГТИ, прострелочно-взрывных работах, на комплектующие и функционально законченные узлы аппаратуры и оборудования и т. д.

Учитывая, что процесс разработки, экспертизы и утверждения стандартов ЕАГО достаточно длителен и трудоемок, в качестве альтернативы можно предложить разработку стандартов Межгосударственного технического Комитета по стандартизации, стандартов геофизических компаний, если таковые появятся в обозримом будущем, или стандартов предприятий для сертификации конкретной геофизической продукции, если это удовлетворит потребителя сертифицированной продукции.

Это предложение не лишено смысла еще и потому, что не всегда целесообразна разработка стандарта ЕАГО для сертификации уникальной аппаратуры, не предназначенной для повторяющегося производства.

Техническую базу Системы сертификации геофизической продукции составляют испытательные установки и комплексы, а также метрологическое оборудование, которыми оснащены аккредитованные испытательные лаборатории. Оснащенность испытательных лабораторий позволяет проводить испытания и контроль характеристик сертифицируемой аппаратуры почти по всем требованиям, изложенным в соответствующих стандартах ЕАГО. Среди испытательного оборудования есть уникальные комплексы, такие, как, например, стенд по оценке уровня электромагнитных помех, создаваемых геофизической аппаратурой и оборудованием, которым оснащена Тверская испытательная лаборатория по сертификации.

В то же время следует отметить, что многие из испытательных и метрологических средств нуждаются в автоматизации и компьютеризации, необходимы разработка и изготовление испытательных средств на комплексные воздействия внешних факторов, особенно на комплексирование механических и климатических воздействий.

Основу информационной базы Системы сертификации геофизической продукции на сегодняшний день составляют:

Безусловно, необходимо постоянное проведение работ по актуализации всех перечисленных элементов информационной базы Системы. Фонды нормативно-технической документации недопустимо бедны, т. к. стоимость отечественных стандартов высока, а о том, чтобы купить зарубежные стандарты, вообще не может быть речи.

Основные направления дальнейшего развития Системы сертификации обозначены выше. В первую очередь необходимо завершить реализацию Целевой научно-технической программы "Сертификация геофизической продукции", т. к. она содержит практически все компоненты, необходимые для функционирования Системы сертификации в виде ее первой очереди. Необходима также разработка и реализация новой Целевой научно-технической программы.

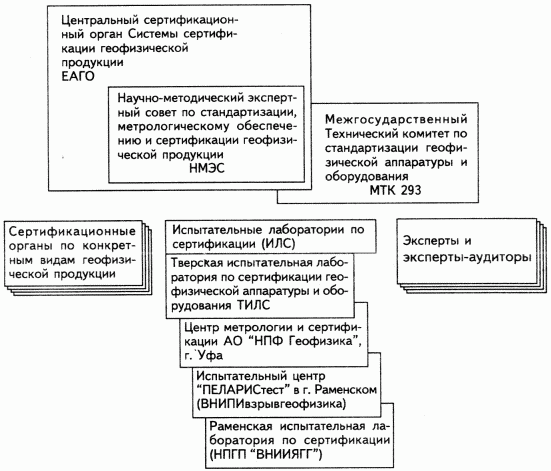

Рис. 1. Организационная структура системы сертификации геофизической продукции

Рис. 2. Нормативная база системы сертификации промыслово-геофизических исследований

СТАНДАРТЫ на промыслово-геофизическую аппаратуру

СТ ЕАГО-010-01

Кабели грузонесущие геофизические бронированные. Общие технические условия

СТ ЕАГО-013-01

Аппаратура и оборудование для геофизических исследований скважин. Методы и средства испытаний

СТЕАГО-025-01

Геофизическая аппаратура и оборудование. Аппаратура электрического каротажа БК и БКЗ. Параметры, характеристики, требования. Методы контроля и испытаний

СТ ЕАГО-026-01

Геофизическая аппаратура и оборудование. Аппаратура электрического каротажа микрометодами МК и БМК. Параметры, характеристики, требования. Методы контроля и испытаний

СТ ЕАГО-027-01

Геофизическая аппаратура и оборудование. Аппаратура индукционного каротажа. Параметры, характеристики, требования. Методы контроля и испытаний

СТ ЕАГО-028-01

Геофизическая аппаратура и оборудование. Аппаратура акустического каротажа. Параметры, характеристики, требования. Методы контроля и испытаний

СТ ЕАГО-029-01

Геофизическая аппаратура и оборудование. Аппаратура интегрального гамма-каротажа нефтегазовых скважин. Параметры, характеристики, требования. Методы контроля и испытаний

СТ ЕАГО-030-01

Геофизическая аппаратура и оборудование. Аппаратура плотностного гамма-гамма-каротажа нефтегазовых скважин. Параметры, характеристики, требования. Методы контроля и испытаний

СТЕАГО-031-01

Геофизическая аппаратура и оборудование. Аппаратура стационарного нейтронного каротажа нефтегазовых скважин. Параметры, характеристики, требования. Методы контроля и испытаний

СТ ЕАГО-032-01

Геофизическая аппаратура и оборудование. Аппаратура для кавернометрии и профилеметрии. Параметры, характеристики, требования. Методы контроля и испытаний

СТ ЕАГО-033-01

Геофизическая аппаратура и оборудование. Аппаратура для инклинометрии необсаженных скважин. Параметры, характеристики, требования. Методы контроля и испытаний

Общесистемные и организационно-методические стандарты

СТ ЕАГО-001-01

Система сертификации геофизической продукции. Положение о Системе сертификации

СТ ЕАГО-002-01

Система сертификации геофизической продукции. Положение о порядке аккредитации испытательных лабораторий по сертификации геофизической продукции

СТ ЕАГО-003-01

Система сертификации геофизической продукции. Типовой Устав испытательной лаборатории по сертификации

СТ ЕАГО-005-01

Система сертификации геофизической продукции. Стандарт для целей сертификации. Требования к составу, построению и содержанию. Правила утверждения и регистрации

СТ ЕАГО-009-01

Система сертификации геофизической продукции. Правила ведения реестра Системы сертификации геофизической продукции

СТ ТК 293-007-00

Геофизическая аппаратура и оборудование для исследований и работ в скважинах. Требования безопасности
