АО НПП “ПЕРС” и фирма “Геотермприбор” разработали и готовят к производству

МНОГОТОЧЕЧНЫЙ ТЕРМОСТОЙКИЙ ИНКЛИНОМЕТР ИМТ-2М

Инклинометр ИМТ-2М предназначен для замены длительное время серийно выпускавшихся и морально устаревших инклинометров КИТ и КИТ-А.

Вследствие достаточной близости конструктивных решений переход от эксплуатации старых инклинометров к использованию инклинометра ИМТ-2М не требует организации новой системы обслуживания и специальной подготовки кадров.

Инклинометр предназначен для работы совместно с каротажными станциями, снабженными сельсин-приемником датчика глубин, источником питания ±250 В, геофизическим одножильным кабелем.

При необходимости инклинометр может эксплуатироваться только с каротажным подъемником.

В состав инклинометра ИМТ-2 входят: скважинный прибор, цифровой пульт управления и измерения и цифровое печатающее устройство (принтер).

В зависимости от условий эксплуатации скважинного прибора инклинометр может выпускаться в четырех модификациях: ИМТ-2М-01, ИМТ-2М-02, ИМТ-2М-03 и ИМТ-2М-04.

Различаются модификации по ограниченному набору параметров:

Примечание. По требованию заказчика термо- и баростойкость скважинного прибора могут быть увеличены соответственно до 260 °С и 150-200 МПа при наружном диаметре охранного кожуха 60 мм.

Условия эксплуатации пульта управления и измерения:

интервал температур окружающей среды - от +10 до +45 °С;

относительная влажность - не более 90 % при температуре 30 °С.

Диапазон измерений:

зенитного угла от 0 до 45 - 50°;

азимутального угла от 0 до 360°.

Допускаемая основная погрешность измерения азимута при зенитных углах от 3 до 45 - 50° - ±4°.

Примечание. Погрешность азимута при зенитных углах от 0 до 3° не нормируется.

Допускаемая основная погрешность зенитного угла - ±20'.

Допускаемая суммарная дополнительная погрешность по каналу азимута - ±1°.

Допускаемая суммарная дополнительная погрешность по каналу зенитного угла - ±10'.

Режим измерения - многоточечный.

Время успокоения измерительной системы после полной остановки скважинного прибора - 12 с.

Время измерений на точке - 38 с.

Электропитание инклинометра - переменный ток напряжением (220 ±22) В, частотой 50 Гц и постоянный ток напряжением ±250 В.

Потребляемая мощность, не более, ВА:

*в цепи управления 130;

*в цепи измерения 20.

Минимально допустимое сопротивление изоляции жилы кабеля - 1 МОм.

Габаритные размеры, не более, мм:

•пульта управления и измерения 370х170х330.

•длина скважинного прибора (с удлинителем) 1955;

Масса пульта управления и измерения, кг - 12;

Инклинометр ИМТ-2М отвечает всем требованиям быстрого и точного измерения зенитных и азимутальных углов наклона скважин, а также ориентирования отклонителей при наклонно-направленном бурения.

Процесс измерения инклинометром ИМТ-2М полностью автоматизирован, процесс управления автоматизирован частично.

В результате исключения возможности вмешательства оператора в автоматически формируемые на диаграммной ленте принтера данные о зенитном угле, азимуте и глубине каждой исследуемой точки обеспечивается получение достоверных показаний, сокращается время работы оператора, снижаются затраты на проведение измерений.

Присущая инклинометру ИМТ-2М простота обслуживания и эксплуатации способствует его безаварийной работе.

Благодаря применению новых технических решений влияние высокой температуры скважинной среды на инклинометр ИМТ-2М минимально, а высокие термо- и баростойкость обеспечивают инклинометру значительный резерв надежности.

Конкурентоспособность инклинометров ИМТ-2М и эффективность функционирования их основных узлов и элементов базируется на впервые используемых отечественных изобретениях и “ноу-хау”.

Реализация инклинометров будет осуществляться по договорным ценам.

В соответствии с условиями договора на поставку инклинометров ИМТ-2М потребителю могут быть оказаны услуги по замене быстроизнашивающихся деталей, обучению персонала обращению с приборами, периодическому контролю и ремонту.

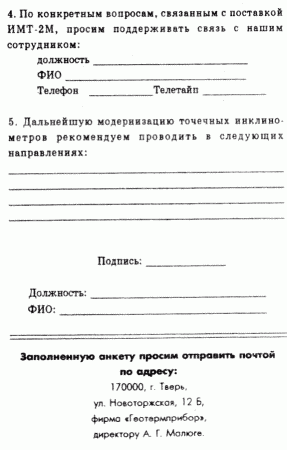

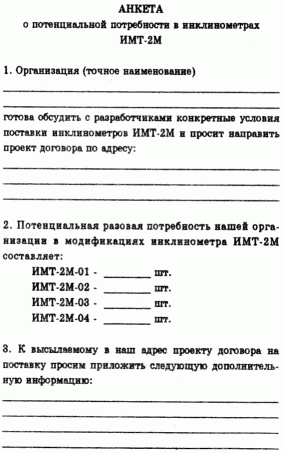

Для определения плана выпуска инклинометров ИМТ-2М просим организации ГИС, проявившие интерес к новой разработке, сообщить свою ориентировочную потребность в инклинометрах ИМТ-2М и готовность обсудить с разработчиками конкретные условия договора на поставку. Для этого просим заполнить анкету, напечатанную на следующей странице, и направить ее по адресу, указанному на анкете. Организациям, проявившим готовность обсудить конкретные условия приобретения инклинометров ИМТ-2М, разработчики вышлют проект договора.

По всем дополнительным вопросам, связанным с инклинометрами ИМТ-2М, можно обращаться по адресу:

170000, г. Тверь, ул. Новоторжаская, 12 Б,

фирма “Геотермприбор”, директор Малюга А.Г.

Телефоны: (0822) 42-50-62 и 33-94-64

Телефaкс 241-82-83

Телекс 412570 ГЕРС

Телетайп: 171781 МАКЕТ.

Надеемся на Ваш своевременный отклик и ждем от Вас заполненные анкеты.
